熱量計量設置

鍵入MENU 1111，ENT確認，進入主菜單，ENT 進入切換狀態，▼/-切換至 熱量設置，ENT確認，▼/- 熱量設置，如圖：



輸入輸出設置菜單有5項子菜單：

500	溫度來源
501	T1、T2
502	溫差靈敏度
503	AI1電流輸入
504	AI2電流輸入



3.傳感器安裝和使用說明

3.1傳感器技術參數

    3.1.1 插入式傳感器


技術參數	插入B型傳感器	加強插入B型傳感器
適用管徑	DN80-DN1000	DN1000-DN2000
材　　質	球閥與探桿：不銹鋼；球閥底座：普通碳鋼(不銹鋼選配)
工作頻率	1MHz
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里。備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長)。
安裝方式	Z法
適用溫度	－40℃～160℃
開孔尺寸	Ф19mm  Ф23mm  Ф32mm (安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
壓力等級	1.6MPa(安裝時壓力＜0.8MPa）
防護等級	IP68（接線盒灌膠后可浸水工作，水深≤3米）
安裝空間	井壁到管壁≥550mm	井壁到管壁≥700mm
長   度	186mm	228mm
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與 高壓電纜并行，盡量避開變頻器等干擾源。

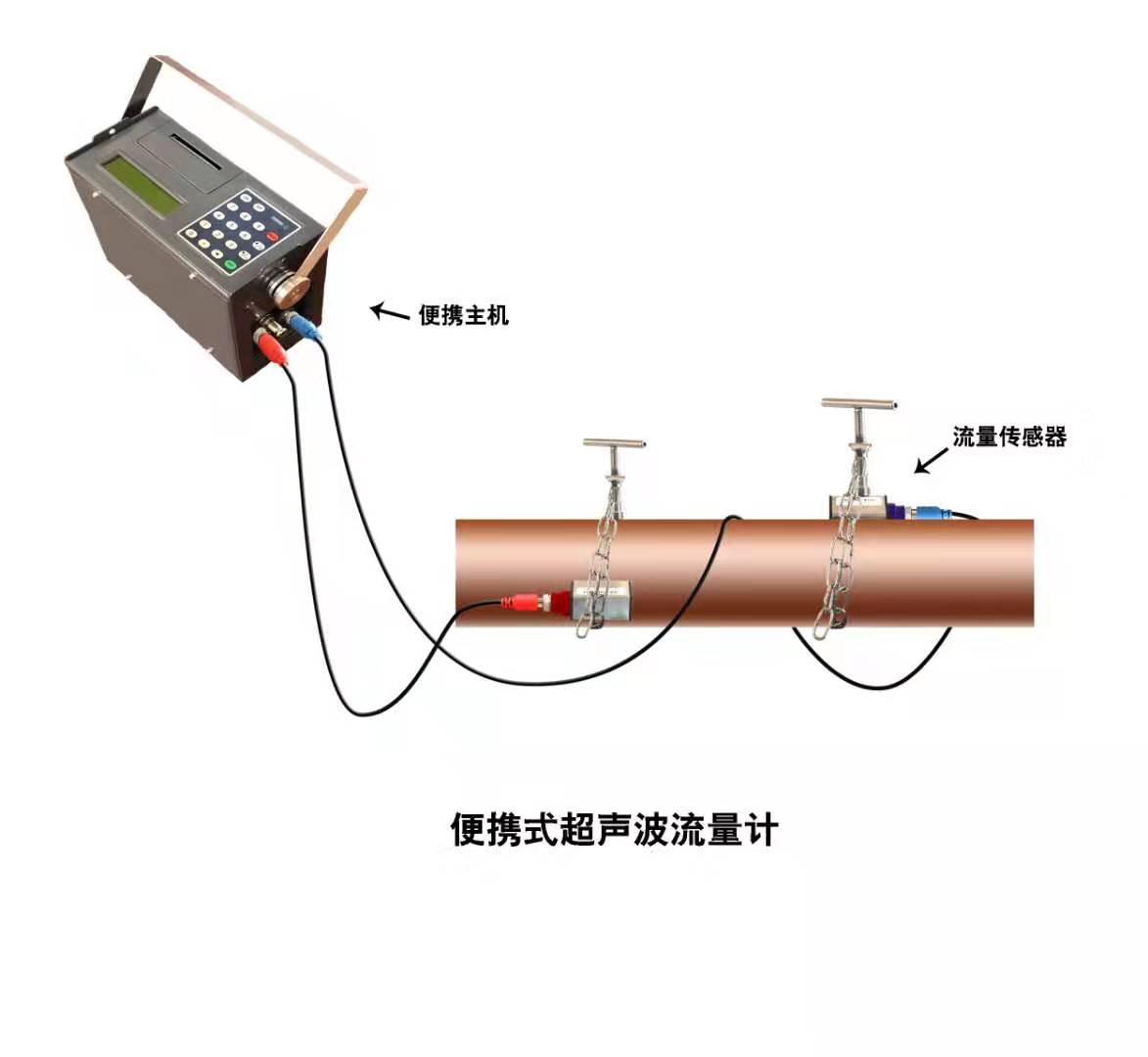

    3.1.2 外夾式傳感器

技術參數	外夾M2型	外夾L2型
適用管徑	DN50～DN700	DN300～DN6000
材  質	特殊高溫材料
工作頻率	1MHz
安裝方法	V、Z法	Z法
標　　定	整機配對標定
磁　　性	有
適用溫度	0℃～110℃
防護等級	IP68（接線灌膠后可浸水工作，水深≤3米）
外形尺寸	60×45×45	80×70×55
質量(克/對)	250	650
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

   3.1.3 管段式傳感器

技術參數	標準管段式
適用管徑	DN50-DN2000
材  質	碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	法蘭
適用溫度	－40℃～160℃
標   定	整機在線標定
防護等級	IP68(接線灌膠后可潛水工作，水深≤3米)
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
