外夾式超聲波流量計可以用在哪些材質的管道上

發表日期：2020-07-06 08:54

主機技術參數
* 測量精度：1.0級
* 重復 性：0.2%
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：220VAC/8~36VDC
* 流速范圍：（0～±12）m/s(q_t=0.3m/s，速分辨率0.001m/s)
* 顯    示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
* 操    作：4×4輕觸鍵盤 (一體主機4按鍵) 操作
* 信號輸入：◇2路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
                 ◇2路三線制PT100鉑電阻
* 信號輸出：◇1路隔離RS485輸出
　　            ◇1路4-20mA或0-20mA輸出
                  ◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
* 數據存儲：選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理
* 通訊協議：MODBUS協議。
* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
            ◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
            ◇可編程批量（定量）控制器，故障自診斷功能
            ◇可實現軟件升級
* 防護等級：傳感器IP68，主機IP65，模塊主機IP57
* 防爆等級：EXdⅡBT4 (TDS-100F2型)

3、 外夾式傳感器參數

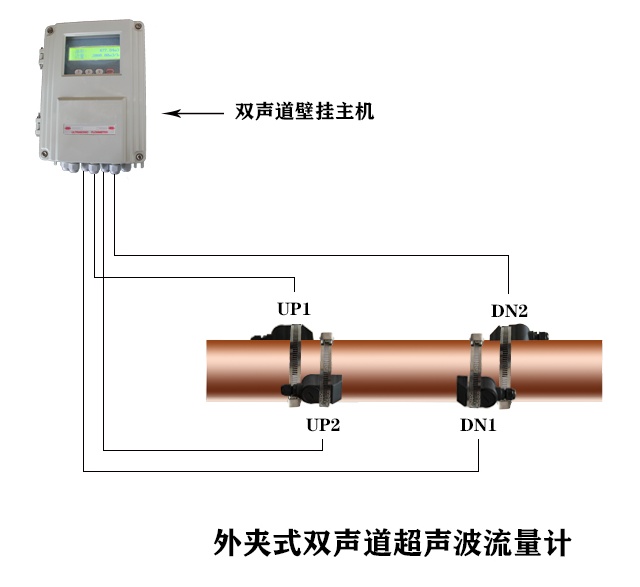

外夾式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點

技術參數	標準S1型	標準M2型	標準L2型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000
材質	特殊高溫材料
工作頻率	1MHz
安裝方法	V (N、W）法	V、Z法	Z法
標　　定	整機配對標定
磁　　性	有
適用溫度	0℃～160℃
防護等級	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55
質量(克/對)	75	250	650
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
