外夾式傳感器的安裝方法
外夾式傳感器共有三種型號可供選擇:

技術參數	標準S2型	標準M2型	標準L2型
適用管徑	DN15—DN100	DN50—DN700	DN300—DN6000
材質	特殊高溫材料
工作頻率	1MHz
安裝方法	V （N、W）法	V、Z法	Z法
適用溫度	0°C~160°C
防護等級	IP68 （可浸水工作，水深W3米）


安裝距離

外夾式傳感器安裝間距以兩傳感器的最內邊緣距離為準（參 見安裝示意圖），間距的計算方法是首先在菜單中輸入所需 的參數以后，查看窗口 M25所顯示的數字，并按此數據安裝 傳感器。

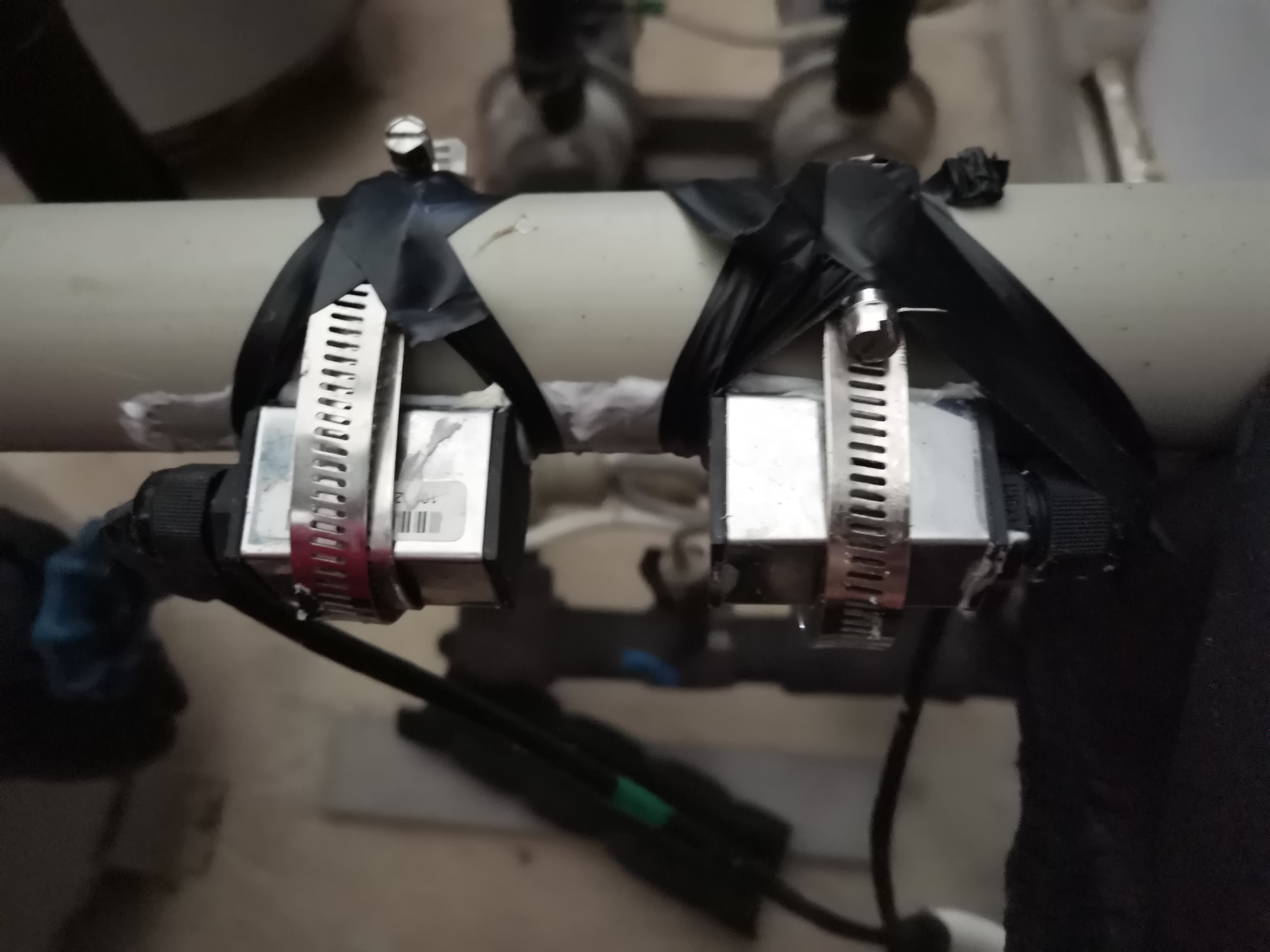

安裝方式

外夾式傳感器的安裝方式共有四種。分別是V法、Z法、N 法和W法。DN200以下的管道可優先選用V法，無信號或信 號質量差時可選用Z法，DN200以上的管道或鑄鐵管時應 優先選用Z法，N法和W法是較少使用的方法，通常適合 DN50mm以下的細管道安裝。



V法

一般情況下，V法是比較標準的安裝方法，使用方便，測量 準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平 即可，可測管徑范圍約DN15mm-DN400rom。

Z法

Z法是最常用的安裝方法，特點是超聲波在管道中直接傳 輸，無反射（稱為單聲程），信號衰減損耗最小。
Z法可測管徑范圍為100mm-6000nuno現場實際安裝時，建議 200mm以上的管道都要選用Z法（這樣測得的信號最大）。
