選點、安裝注意事項
一、 安裝原則：測量點液體滿管，無氣泡，雜質含量低于2%（20000PPM），流場平穩。
1、 保證直管段，傳感器安裝點需要一定的直管段，一般上游距離彎管和閥門大于10D，下游距離彎管和閥門大于 5D（D為直徑），距泵出口處要大于30D。
2、 水平管線的選點，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。
3、 豎直管段的選點，不準安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）；選擇充滿流體的材質均勻質密、易于超聲波傳輸出的管段，如垂直管段（流體向上流動）
4、 選點避開干擾源，安裝點應充分遠離高壓電和變頻器等干擾源。
二、 安裝標準，90窗口和91窗口必須達到以下結果，才視為安裝合格。
合格指標：90號窗口，上下游信號強度在70.0以上，信號質量在85以上。
91號窗口，檢查信號傳輸時間比，要求在97%-103%之間
三、 快速設參指南。
快速輸入管道參數步驟
1. 鍵入進入11號窗口輸入管外徑后鍵入鍵；
2. 鍵入進入12號窗口輸入管壁厚度后鍵入鍵；
3. 鍵入進入14號窗口,或 選擇管材后鍵入鍵；
4. 鍵入進入20號窗口,或選擇流體類型后鍵入鍵；
5. 鍵入進入23號窗口,或選擇傳感器類型后鍵入鍵；
6. 鍵入進入24號窗口,或選擇安裝方式后鍵入鍵；
7. 鍵入進入25號窗口，按安裝距離及所選擇的安裝方式安裝即可；
8. 鍵入進入26號窗口，或選擇“1固化參數并總使用”，然后鍵入鍵 (此操作非常重要，對于長期在線應用場合，設好參數后，使用本功能，把RAM中的參數數據塊固化到FLASH中。)
9. 鍵入進入90號窗口，檢查信號強度與信號質量，越大越好。
10.鍵入進入91號窗口，檢查信號傳輸時間比（100±3以內）；


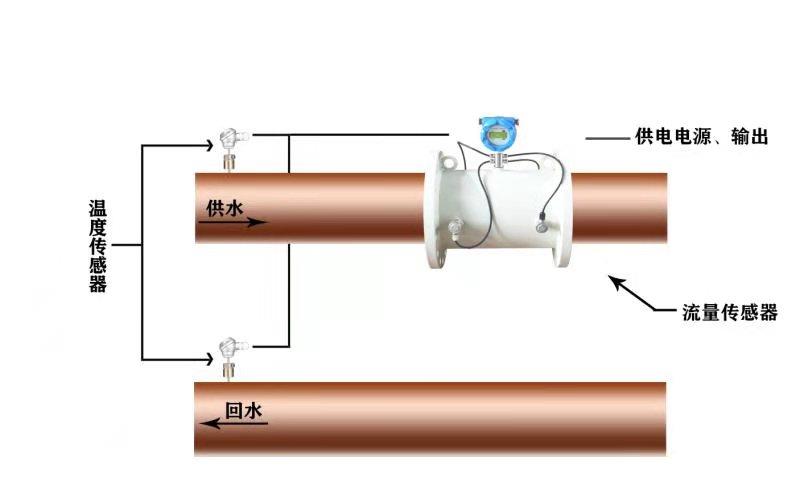

管段式傳感器參數
管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。



技術參數	π型管段式	標準管段式
適用主機	一體式、分體式、流量模塊	一體式、分體式、流量模塊、水表
適用管徑	DN15-DN32	DN40-DN1000
材   質	不銹鋼	碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	法蘭、螺紋可選		法蘭
適用溫度	－40℃～160℃
標    定	整機在線標定
防護等級	IP68(可潛水工作，水深≤3米)
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，  并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
