外夾式超聲波流量計流量傳感器安裝

發表日期：2020-12-05 11:11

外夾式超聲波流量計流量傳感器安裝

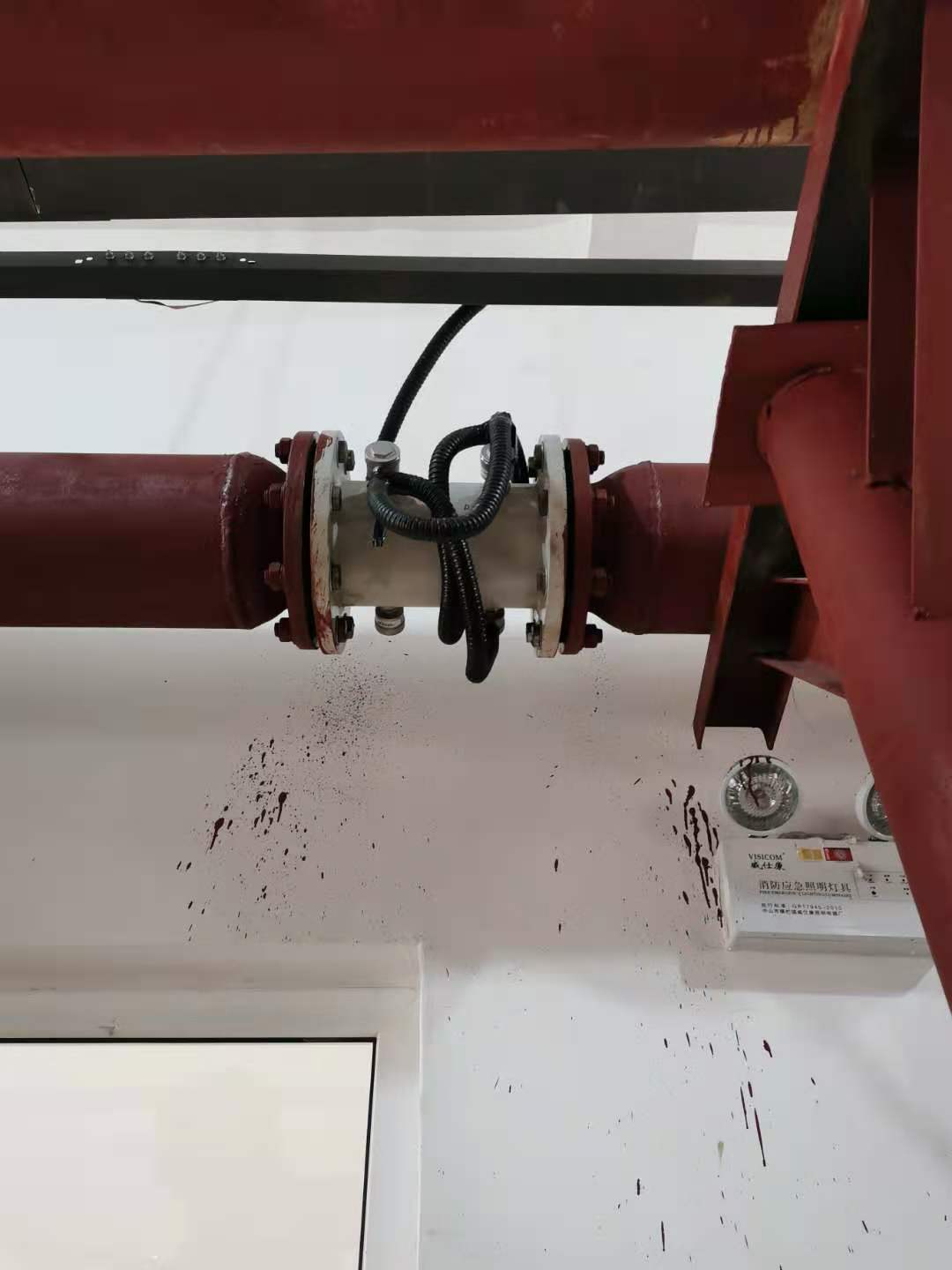

外夾式流量傳感器安裝前，必須將管道外表面待安裝區域清理干凈，除銹、除漆，傳感器安裝選用管材密實部分。傳感器中部和管壁涂有足夠的偶聯劑，擠出偶聯劑，保證傳感器與管壁之間不產生氣泡，然后將外夾式傳感器與管壁緊密結合并捆綁。

兩個傳感器應安裝在管軸線的水平方向上。兩個傳感器的安裝方向應相同且平行。在安裝過程中，確保傳感器與管壁之間沒有氣泡或砂礫。對于水平管道，傳感器應安裝在管道接口的水平軸上（3點鐘或9點鐘位置），以防止管道上部出現氣泡。如果由于安裝場地的空間限制，傳感器不能水平對稱安裝，可在管內始終充滿液體（管上部無氣泡）的情況下，垂直或傾斜安裝探頭。

1。安裝間距

外夾式超聲波流量計的安裝距離是指兩個傳感器相對的兩個端面之間的距離。輸入所需參數后，檢查顯示窗口25顯示的數字，使傳感器間距與窗口25中的數據一致。

2。外夾式超聲波流量計有三種安裝方法。這三種方法分別稱為V法、Z法和N法。一般情況下，小管徑100-300mm（4“~12”）時可采用V法；當V法不能測量信號或信號質量差時，應先選擇Z法；當管徑大于300mm（12”）或測量鑄鐵管時，應優先采用Z法。

N法是較少使用的方法，適用于直徑小于50 mm（2“）的管道。

3。一般來說，V法安裝是標準的安裝方法，使用方便，測量準確?？蓽y量的管道直徑范圍為25 mm（1“）至約400 mm（16”）。安裝時注意傳感器的軸線與管道的中心線是否一致，并注意兩個傳感器的水平線是否一致。

4。當管道很厚或液體中有懸浮物時，管道內壁過厚或襯里過厚，導致V法安裝的流量計信號微弱，儀表不能正常工作時，應選用Z法安裝。其原因是：采用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單程），信號衰減小。Z法可以測量100毫米（4英寸）到800毫米（32英寸）的管道直徑。對于流量計的實際安裝，建議300 mm（12”）以上的管道采用Z法。

5。超聲波在管道中折射兩次，通過流體三次（三聲程），適用于小直徑管道的測量。N法通過延長超聲波傳播距離，提高了測量精度。
