2.開始測量

§2.1

§2.3 鍵盤

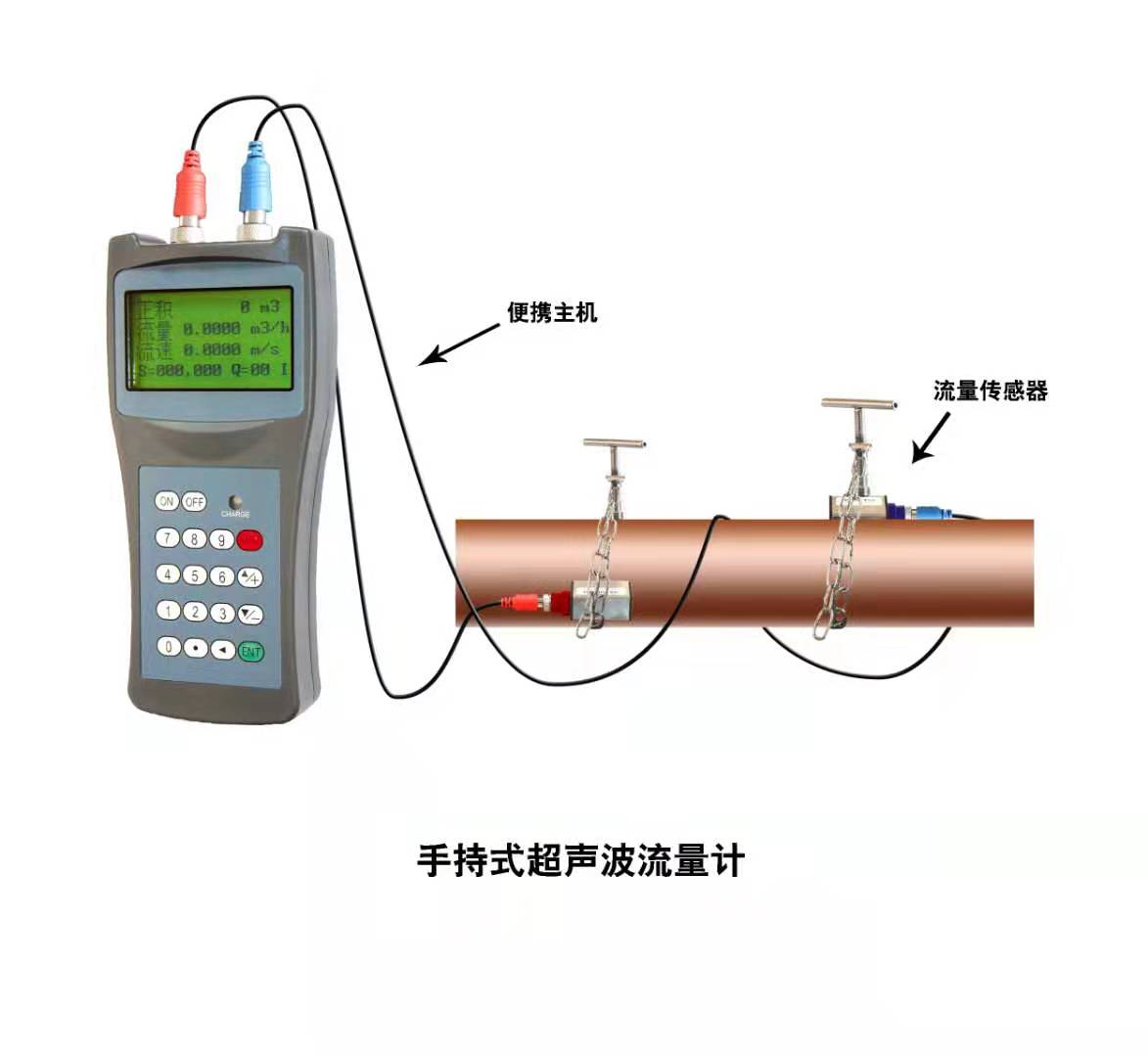

如右圖所示，鍵盤采用了16+2鍵的方式。
鍵  0  --  9  和  .  是用于輸入數字的。
鍵 ▲/+ 是上箭頭/加，使用者按此鍵可以進入上一級菜單， 也可以用來加數。
鍵 ▼/- 是下箭頭/減，使用者按此鍵可以進入下一級菜單， 也可以用來減數。
鍵 ?  是退格鍵，使用者按此鍵可以用于左退格或刪除左面字符 。
鍵 ENT 是確認鍵，使用者按此鍵可以用于對所輸入的參數和選擇進行確認。
鍵MENU  用于訪問菜單，無論在哪一個菜單窗口進入任何確定的菜單窗口，按此鍵然后再鍵入兩位數字即可。
當指定菜單窗口時，鍵 MENU常被縮寫為“M”
鍵  ON  用來打開電源。
鍵  OFF  用來關閉電源。


§2.4 菜單窗口

用戶界面由100個不同的菜單窗口構成： M00, M01, M02 … M99.
有兩種方法進入菜單窗口：
(1) 直接進入：使用者可以按 MENU ，再按2個數字鍵。例如輸入M11進入管道外徑窗口，MENU  1   1
(2) 通過按 ▲/+ 和 ▼/- 鍵，每按一次 ▲/+ 鍵就會進入上一級的菜單窗口。例如，當前的窗口是M12，按▲/+鍵就會進入M11號窗口。
窗口本身主要分為三種類型：
(1) 數據型：如M11用來輸入管道外徑的。
(2) 選擇型：如M14用來選擇管道材質的。
(3) 純顯示窗口：如M00用來顯示流速、流量等。
訪問數據型窗口，使用者可以直接按數字鍵輸入想要輸入的數，例如，當前的窗口是M11，使用者欲輸入管道外徑參數為219.2345mm，按鍵順序如下：
 2   1   9   .   2   3   4   5  ENT。
訪問選擇型窗口，使用者第一步按 ENT 鍵進入選擇模式，第二步再按▲/+ 或▼/- 或數字鍵來選擇想要輸入的選項；最后再按 ENT 鍵來確認這一選項。例如，M14號 菜單對管道的材質做出選擇， (如果是在別的菜單窗口時 ，就必須按 MENU   1   4  進入M14 號窗口)，管道的材質是不銹鋼所對應的選項是“1 不銹鋼”，使用者第一步按ENT 鍵進入選擇模式，然后通過按 ▲/+ 或 ▼/- 鍵 將光標移到：“1  不銹鋼”，或者直接按  1  鍵做出選擇。
通常，必須按 ENT 鍵進入選擇模式，如果在LCD顯示器的最下一行顯示為“Locked M47 Open”，意思是修改操作已被上鎖，使用者必須進入M47 號菜單后輸入密碼解鎖，然后才能進行修改操作。

§2.5菜單窗口簡介

M00-M09號窗口是顯示窗口，能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、電池的剩余電壓的粗略工作時間。
M10-M29號窗口是初始參數操作窗口，在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離等。
M30-M38號窗口是流量單位選擇和累積器選項操作窗口，在這些窗口中，可以選擇工作單位系，可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
M40-M49 號窗口設置阻尼時間、校零 、修改密碼。
M50-M53 號窗口設置測量數據記錄操作。
M60-M78 號窗口時鐘設置、顯示軟件版本、電子序列號、警告。
M82     號窗口瀏覽數據累積器。
M90-M94 號窗口為準確測量而設置的診斷數據。
M97-M99 號不設窗口顯示，它們是進行窗口拷貝輸出和管道參數輸出的命令。
M+0-M+8 號窗口是附加的功能如：計算器、總的工作時間、上、斷電的時間、上、斷電的時刻的流量。
有一些的菜單窗口沒有賦予功能如：M88， 也有一些菜單窗口在本版軟件極少用而刪除。
之所以這樣編排菜單窗口順序就是想與以前同系列產品的菜單窗口順序互相一致，極大地方便以前使用過本系列產品的用戶。
