安裝大連海峰公司超聲波流量計的步驟

發表日期：2020-12-11 10:45

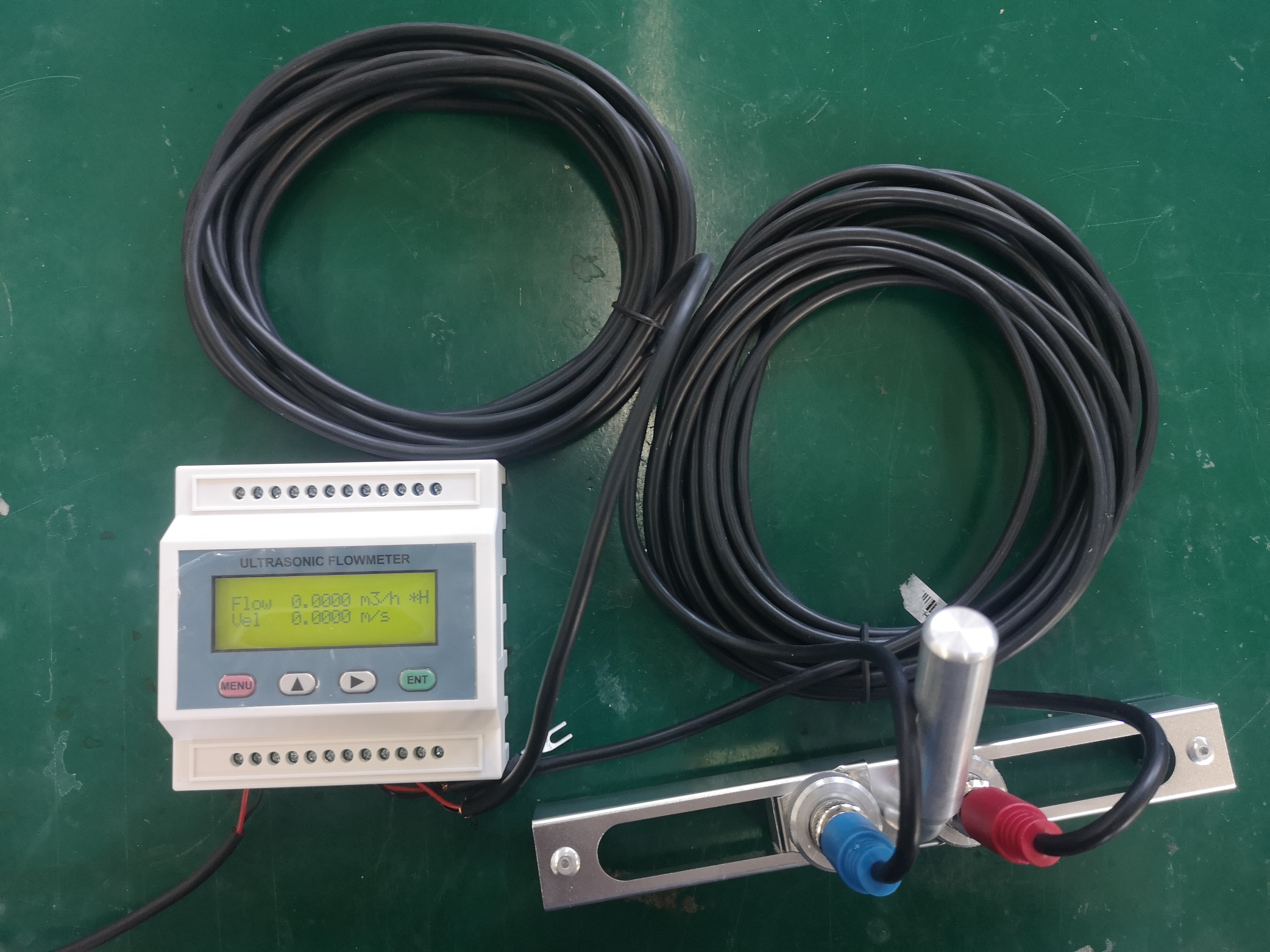

大連海峰公司超聲波流量計有外夾式、插入式、管段式，管段式的安裝主要是施工方面。外夾式和插入式需要設置參數后得到傳感器的安裝距離安裝，下面主要介紹一下超聲波流量計外夾式傳感器和插入式傳感器的安裝方法。
一、參數設置，計算傳感器安裝距離
參數設置時需要進入菜單，根據說明書輸入管道外徑、管壁厚度、管材、襯材參數（如有的話，可包括襯里厚度和襯材聲速）、流體類型、探頭類型（因?yàn)橹鳈C(jī)可支持多種不同探頭）、探頭安裝方式等參數，參數正確輸入以后，會顯示出傳感器的安裝距離。

二、選擇大連海峰公司超聲波流量計傳感器安裝測量點
大連海峰公司超聲波流量計的安裝在流量計的安裝中是簡單便捷的，只要選擇一個測量點，把測量點處的管道參數輸入到流量計中，然后把探頭固定在管道上。為了測量精度，選擇測量點時要求選擇流體流場布均勻的部分，一般應遵循下列原則：
1。選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏危绱怪惫芏危黧w向上流動）或水平管段。
2。安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內沒有閥門、彎頭、變徑等均勻的直管段，安裝點應遠離閥門、泵、高壓電和變頻器等干擾源。
3。不要安裝在管道系統的高/點或帶有自由出口的豎直管道上（流體向下/流動）
4。對于開口或半滿管的管道，流量計應安裝在U型管段處
5．要考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能達到時，需把結垢考慮為襯里以求較好的測量精度。
6．超聲波流量計探頭安裝：測量點處的溫度和壓力要在傳感器可工作范圍以內。

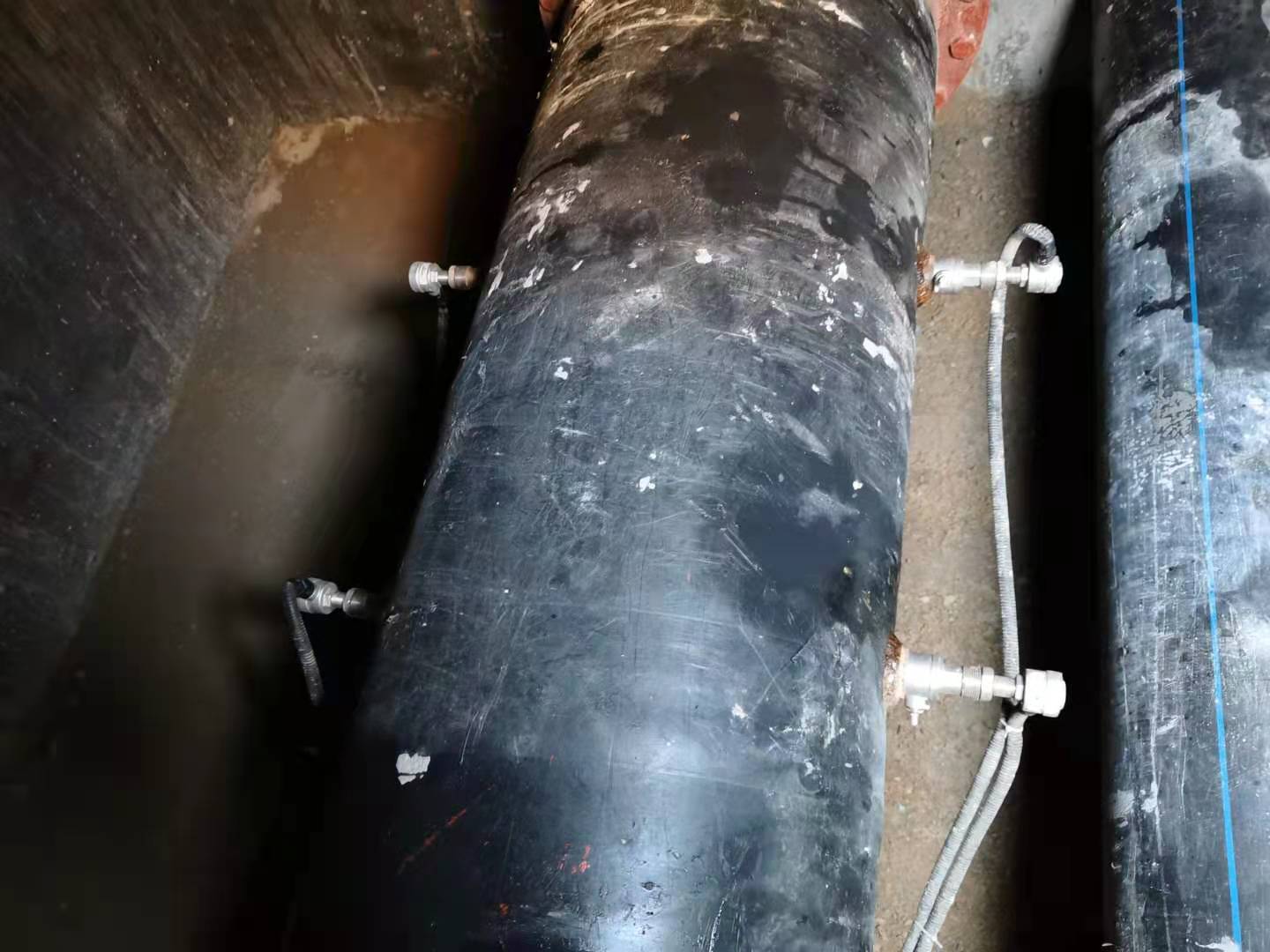

7．大連海峰公司超聲波流量計兩個傳感器需要安裝在管道軸面的水平方向上，并且在軸線水平位置±45度范圍內安裝，不能有上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。
8．選擇管材均勻密致，易于超聲波傳輸?shù)墓芏巍?/span>
