改變超聲波流量計電纜長度的簡易方法

發表日期：2020-12-13 10:00

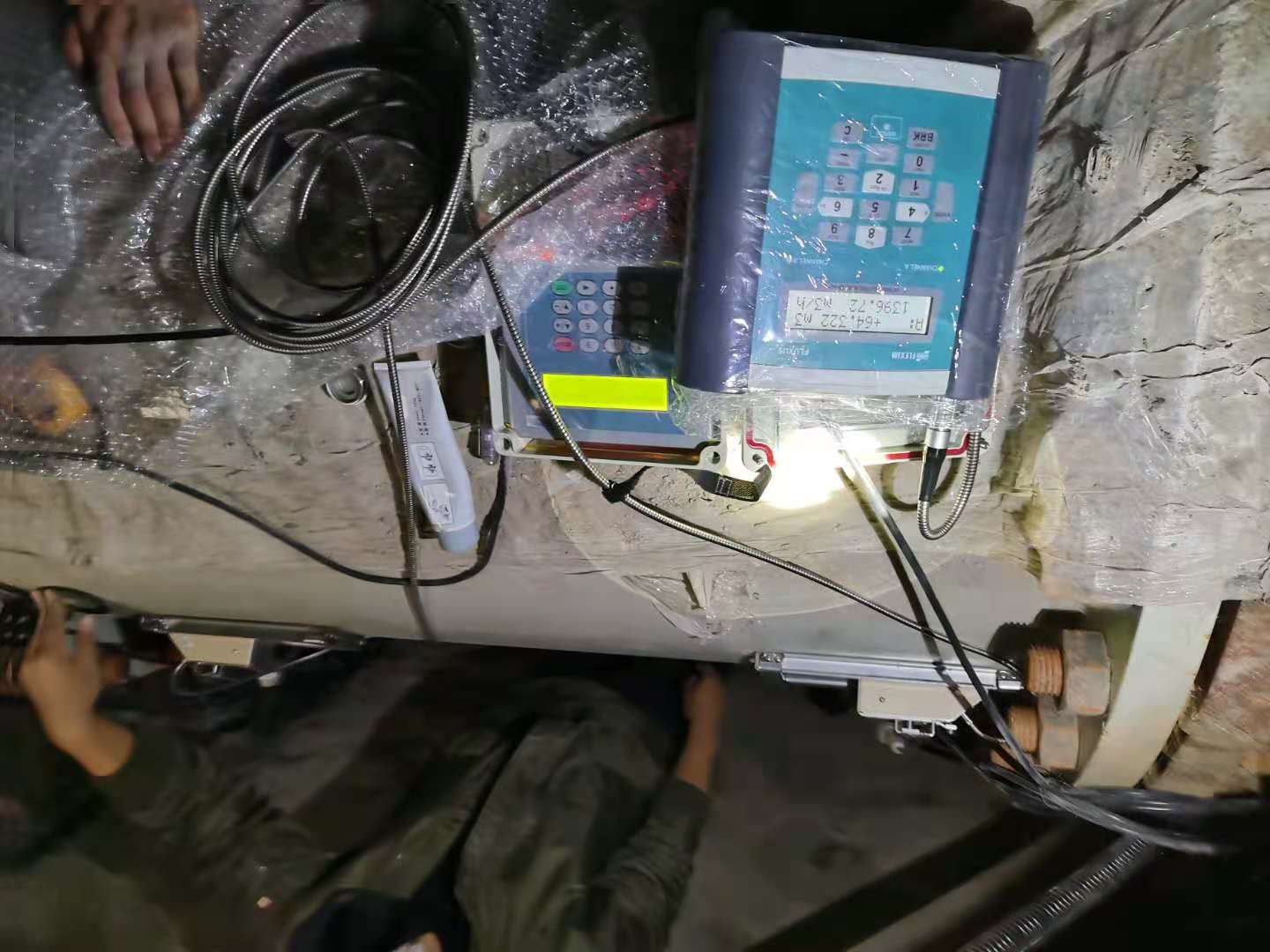

由于工業現場的特殊性，在超聲波流量計的一些安裝現場，需要對傳感器電纜進行加長或切割。一些超聲波流量計制造商，特別是國外產品，禁止延長和切割傳感器電纜。了解傳感器的結構和原理，可以在不影響測量精度的情況下延長和切斷傳感器電纜。

壓電陶瓷的諧振頻率在1MHz左右，國內廠家的超聲波流量計（水表）基本上是1MHz。它的阻抗特性是電容性的。換言之，嚴格意義上，一組探頭的兩個傳感器的電容電抗應一致，以便更準確地測量靜態（0點）。這不難分析。如果傳感器電纜被切斷，應將一組探頭的兩根傳感器電纜切割成相同的長度，以保持相同的阻抗特性。

我們來談?wù)剛鞲衅麟娎|的加長。在討論傳感器電纜的加長之前，應首先對傳感器電纜進行分析。對于一組探頭中的一個傳感器，有兩種線制和三線制。

1、通常，同軸電纜用于2線傳感器電纜。即同軸電纜的中心線與壓電陶瓷的正極相連，同軸電纜的屏蔽線與壓電陶瓷的負極相連。同規格的同軸電纜可用于延長2線傳感器電纜。注意的是，加長的接頭要處理好。同軸電纜的中心線應焊接連接，并用屏蔽線絕緣。屏蔽線連接時，接頭處的整個屏蔽層應包以薄銅，最后進行外部防水絕緣。超聲波流量計
