大連海峰之超聲波流量計安裝注意事項

發表日期：2020-12-18 13:46

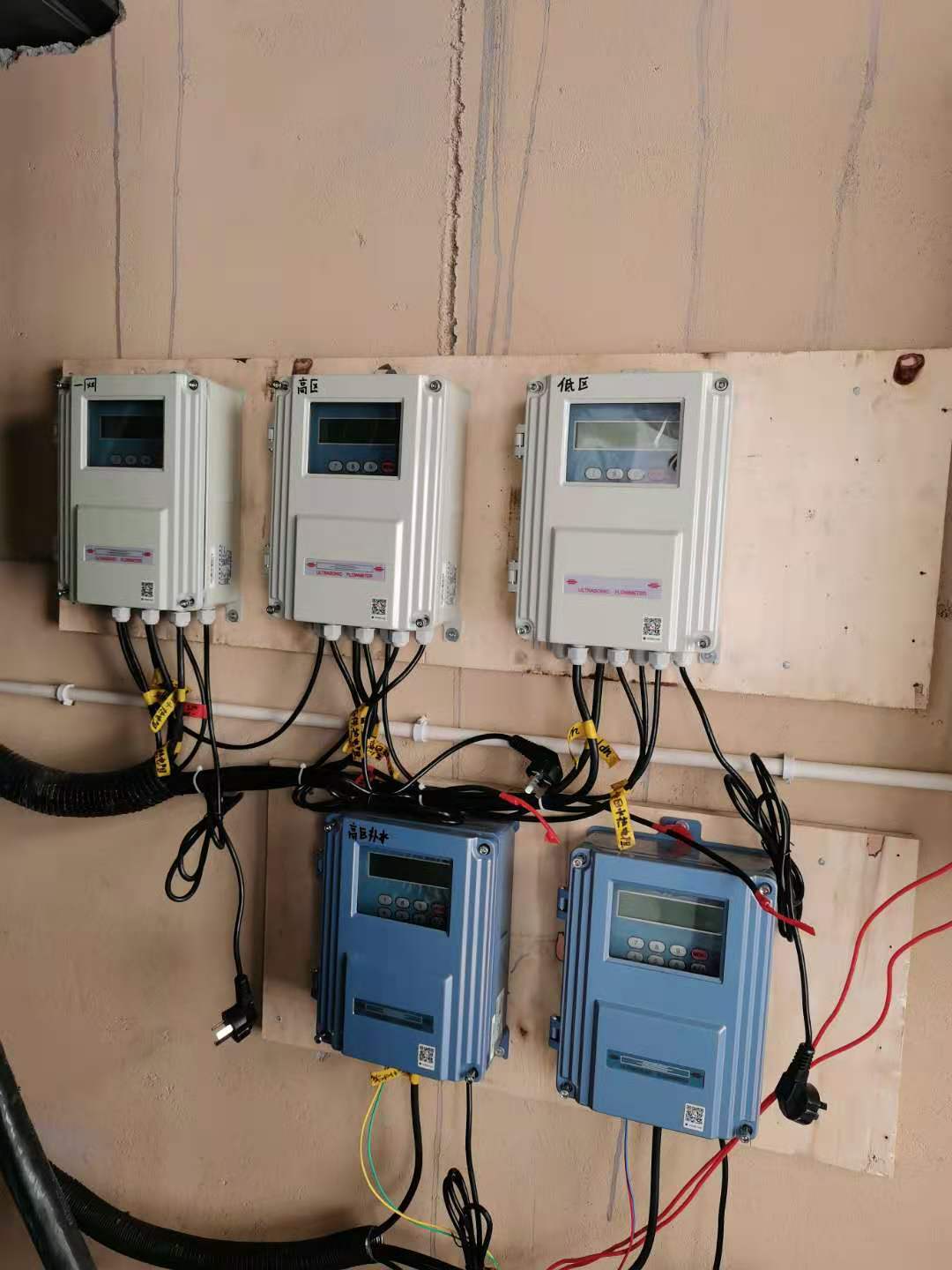

1安裝環境的影響

在安裝過程中，一般要求流量計的上下游有直徑分別為10倍和5倍以上的直管段，以保證被測介質的流型滿足儀表的精度要求。在現場安裝和使用過程中，往往找不到符合要求的安裝位置。直管的缺乏導致了不同的測量誤差。下游直管對精度影響不大。當上游側有直管直徑3倍以上時，基本可以使用。當上游直管段不足時，如在彎頭、閥門、泵閥后安裝儀表，一般表現為正誤差。

2。管道參數輸入的影響

超聲波流量計安裝后，儀表需要輸入管徑、管壁厚等參數。如果在管道固定不變的情況下改變輸入?yún)?shù)，測量結果的誤差將增加2倍。管壁厚度的輸入誤差與測量誤差呈正相關，但對測量結果的影響不大

3當測量管道材料進入襯里的輸入誤差錯誤時，也會引起探頭安裝距離的計算誤差，這會造成超聲波入射角的誤差，降低測量精度，嚴重影響信號和整定，無法進行測量。管襯對測量的影響主要是由于實際管徑的變化。襯砌減小了水的截面積，由流量換算的流動理論相對較小。測量誤差與管道截面積的變化成正比。如果襯里太厚而被忽略或與管壁有間隙，通常會出現檢測或信號錯誤。因此，在測量和測厚時，應準確輸入襯里材料。管道和襯砌質量對測量結果的影響主要體現在聲波在各種介質中傳播速度的差異。如果材料的實際聲速大于設定的聲速，則測量結果較小，否則測量結果較大。

4。傳感器安裝按測量環境和探頭的不同分為Z法、V法和X法。測量傳感器安裝方式的選擇原則是：當水流與管軸線平行時，選用Z法安裝；當水流方向與管道軸線不平行或管道安裝位置限制傳感器安裝間隔時，采用V法和X法，無影響信號接收的V法精度高于Z法。兩個傳感器之間的距離有嚴格要求，必須按規定尺寸安裝。不同的安裝間距對測量精度的影響不同，有的甚至有較大的誤差。

5。其它外部因素，耦合劑、信號電纜

超聲波流量計的工作特性及其對便攜式超聲波流量計影響的誤差分析可以看出，為了最大限度地保證流量計測量的準確性，必須注意以下幾點：；傳感器安裝位置的壁面應打磨光滑；傳感器安裝位置應盡量在上游彎頭處，以獲得平滑變形后的彎管平均值，傳感器的安裝位置與管壁的反射部分必須避開接口和焊接接縫；傳感器安裝處的內襯和氧化皮層不宜太厚，必須使用偶聯劑。
