大連海峰超聲波流量計如何安裝呢

發表日期：2020-07-08 08:37

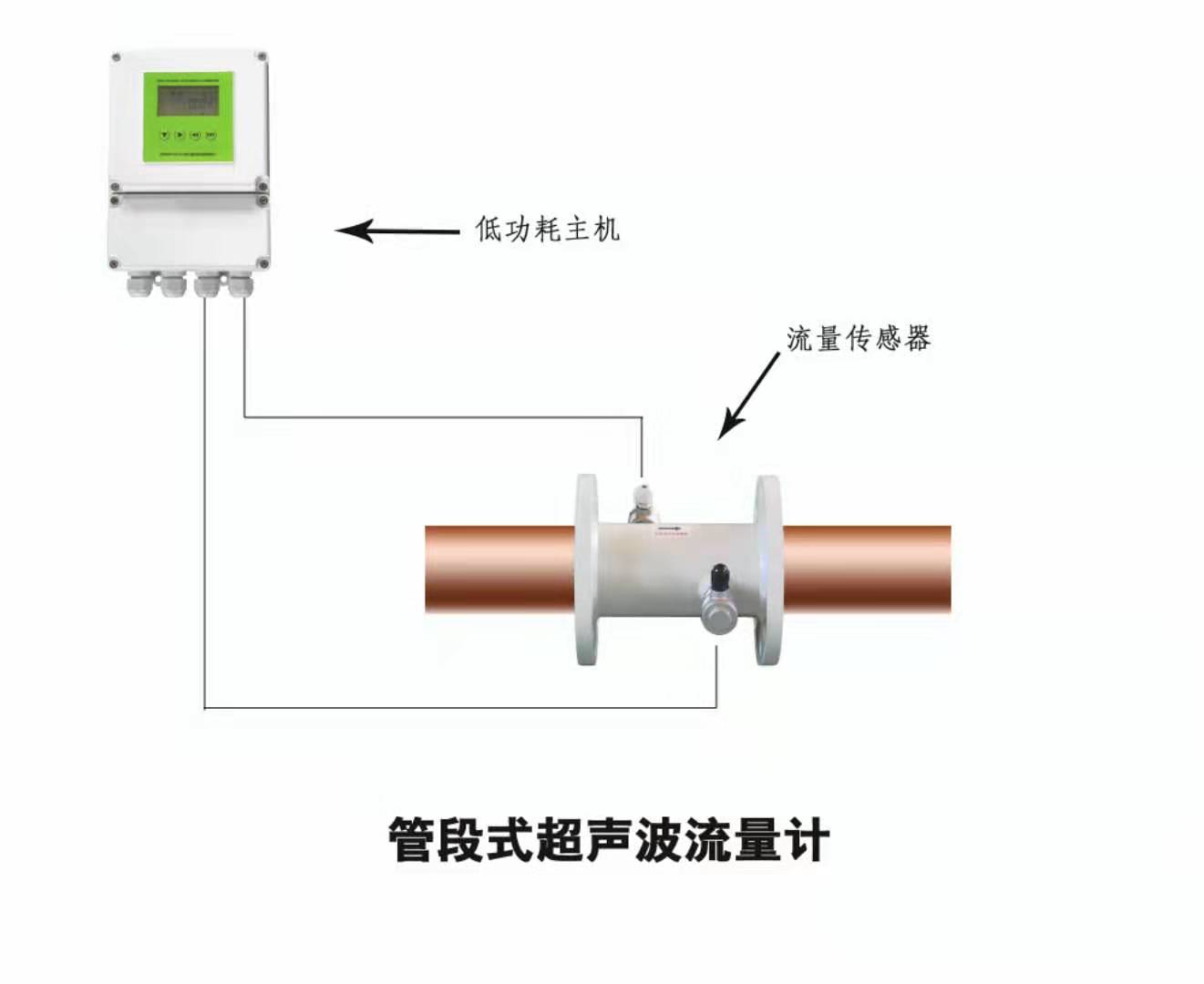

管段式超聲波流量計安裝容易，沒有人為誤差
感器的安裝（以單聲到安裝為例，另一聲道安裝方式相同）
3.3.1 傳感器的安裝位置
為保證測量精度和穩定性，傳感器的安裝點應選擇在流場分布均勻的直管段部分（正常使用時管道中必須充滿液體)，必須遵循以下原則：
（1）選擇滿管的位置，如垂直管段（流體向上流動）或水平管段。

（2）安裝點應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

（3）避免安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）

（4）對于開口或半滿管的管道，流量計應安裝在U型管段處。

（5）兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

3.3.2儀表井施工要求
傳感器需要安裝在儀表井里時，需要有一定的安裝空間，以便于人能直立工作，管壁到墻壁之間的距離至少550mm以上，即寬度W >（D+550×2）mm，水泥管道W >（D+700×2）mm，儀表井軸向?qū)挾萀＞D+1200mm，
