超聲波流量計如何進行安裝調試

發表日期：2021-01-04 11:01

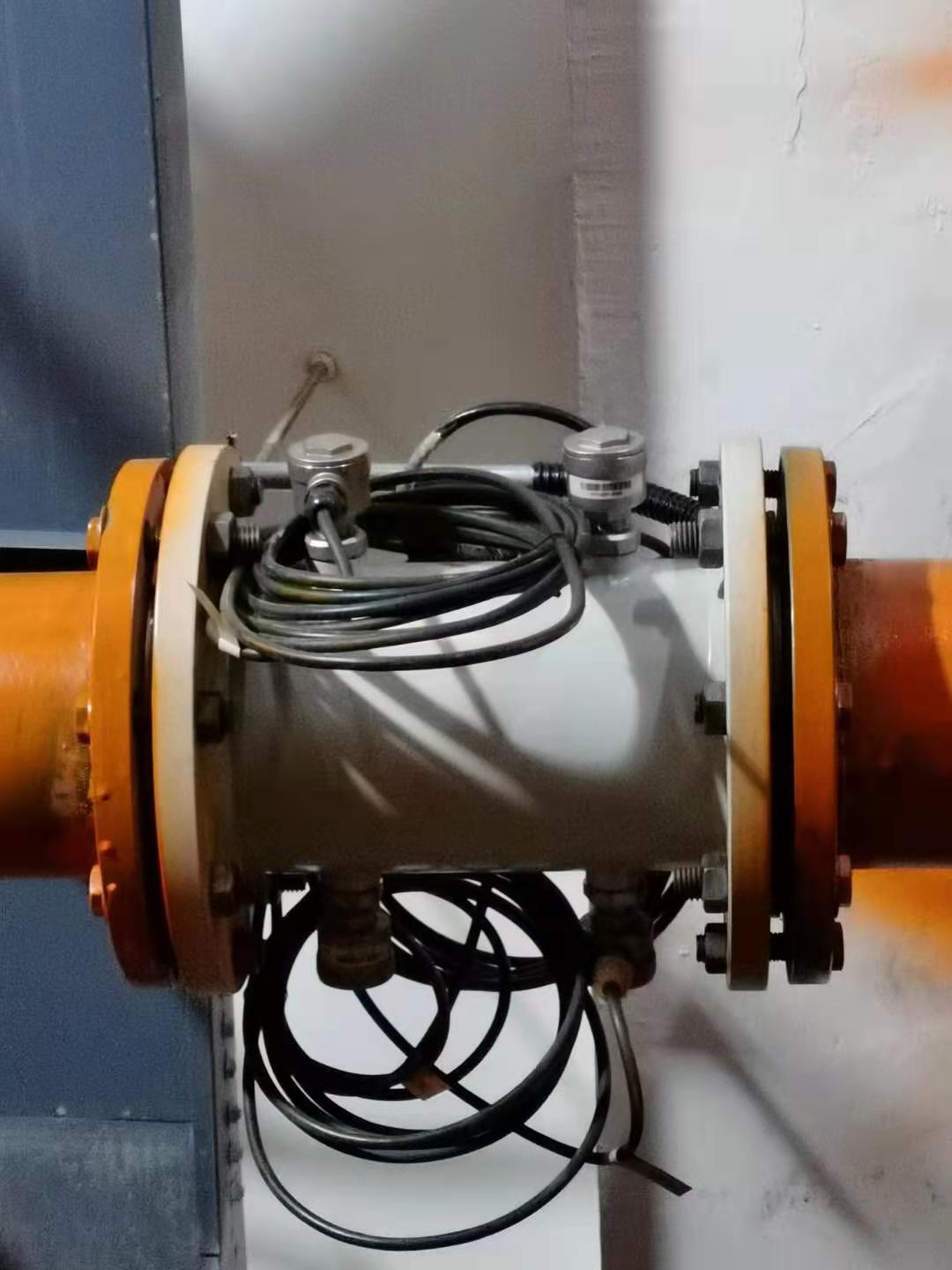

1.傳感器安裝。

首先要定位傳感器的具體位置，準確定位傳感器在調水工程通道兩側的安裝位置。用激光經緯儀定位傳感器，以保證傳感器和導流通道的中線角在45°左右。傳感器安裝后，結合調水工程的實際情況，確定聲回路長度、聲音電路角、水位計高程等安裝參數。

2.主機安裝。

安裝超聲波流量計主機的關鍵是確保超聲波信號電纜和電源線能夠準確地連接。特別是在鋪設信號電纜時，應把兩端標好，以避免誤接和混合。

3，系統調試。

首先，輸入超聲波流量計測量安裝參數；然后，在引水通道情況下，通過流量計進行自檢，檢查各聲道的實際工作情況，檢查一次靜水狀態，再檢查一次動態水狀態，確保靜水狀態下的流量值為0，最后間接檢查流量計的精度，檢查超聲波流量計的輸出參數，如果一切滿足設計要求，就可以正常使用。
