外夾式超聲波流量計的傳感器怎么去安裝

發表日期：2021-01-05 08:40

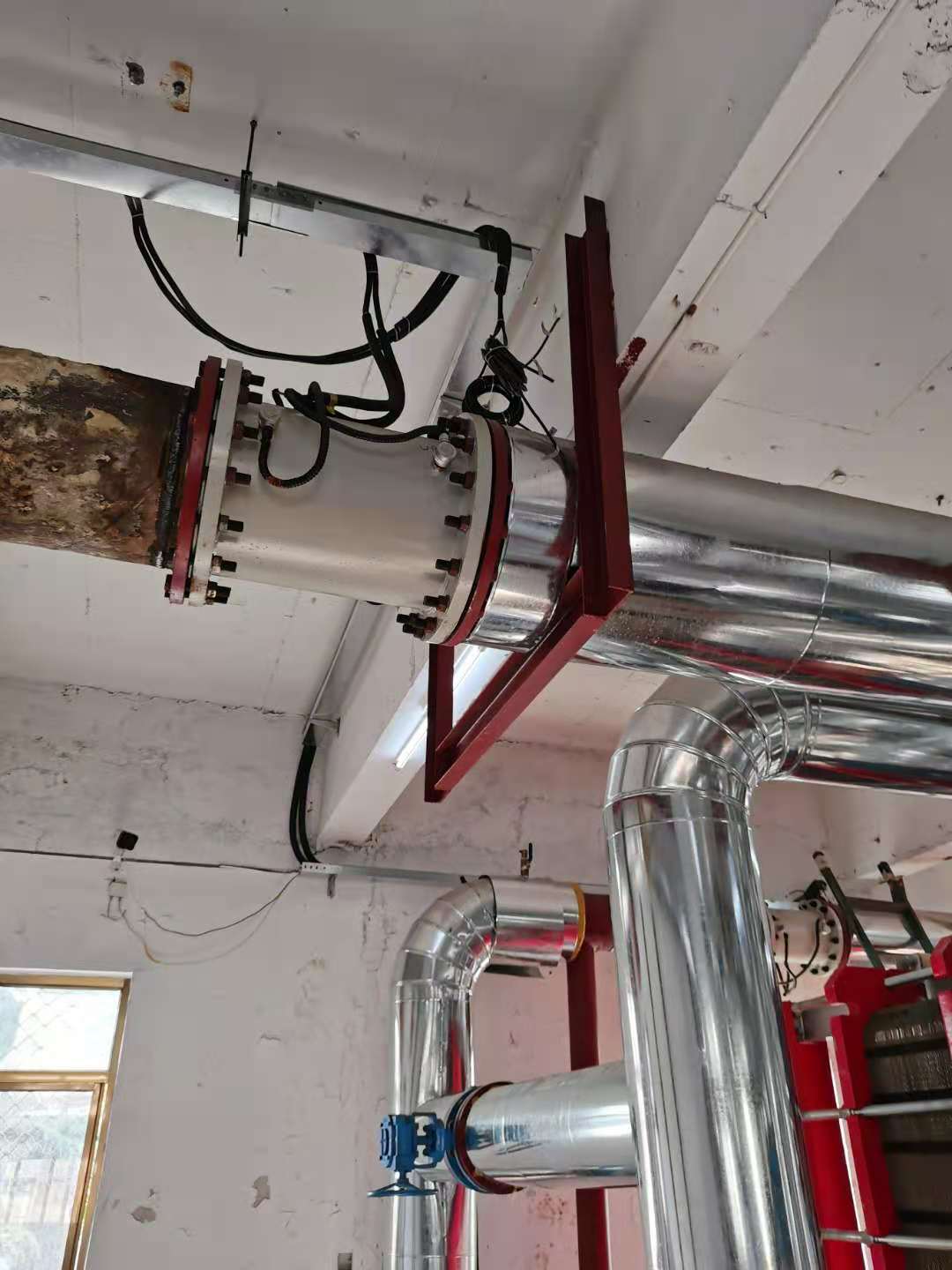

外夾式超聲波流量計流量傳感器安裝

外夾式流量傳感器安裝前，應將管道外表面待安裝區域清理干凈，除銹、刷漆，并選擇管道密集部位進行傳感器安裝。在傳感器的中部和管壁上涂上足夠的耦合劑，擠壓耦合劑，確保傳感器和管壁之間沒有氣泡，然后將外夾傳感器緊緊地系在管壁上。

應在管道軸線的水平方向上安裝兩個傳感器。兩個傳感器的安裝方向應平行于同一方向。安裝過程中，注意傳感器與管壁之間不得有氣泡或砂石。對于水平管道，傳感器應安裝在管道接口的水平軸上（3點鐘或9點鐘位置），以防止管道上部可能出現氣泡。如果由于安裝空間的限制，傳感器不能水平對稱安裝，則探頭可以垂直或傾斜安裝，但必須保證管道始終充滿液體（管道上部無氣泡）。

1. 安裝距離

外夾式超聲波流量計的安裝距離是指兩個傳感器的兩端面之間的距離。輸入所需參數后，檢查顯示窗口25中顯示的數字，并使傳感器間距與窗口25的數據匹配。

2. 安裝方式

外夾式超聲波流量計有三種安裝方式。這三種方法分別稱為V法、Z法和N法。一般情況下，當小管徑為100～300mm（4“～12”）時，可先選擇V法；當V法不能測量信號或信號質量差時，可選擇Z法；當管徑大于300mm（12”）或測量鑄鐵管時，應先選擇Z法。

N法是較少使用的方法，適用于直徑小于50 mm（2“）的管道。

3. V法安裝是標準的安裝方法，一般來說，使用方便，測量準確?？蓽y(cè)量的管道直徑范圍為25 mm（1“）至約400 mm（16”）。安裝流量傳感器時，注意兩個傳感器的水平對中，中心線與管道軸線一致。

4. Z法安裝：當管道很厚，或由于液體中有懸浮固體，管道內壁結垢過厚或內襯過厚，V法安裝的流量計信號微弱，導致儀表不能正常工作時，應選擇Z法安裝。原因是：采用Z法時，超聲波直接在管道中傳播，沒有折射（稱為單聲程），信號衰減小。Z法可用于測量100 mm（4“）至約800 mm（32”）的管道直徑。對于流量計的實際安裝，建議對300 mm（12“）以上的管道采用Z法。

5. 在n法安裝中，超聲波束在管道中折射兩次，通過流體三次（三聲路），適用于小口徑管道的測量。N法通過延長超聲波的傳播距離，提高了測量精度。
