超聲波流量計的原理及優缺點

發表日期：2021-01-11 08:24

1簡要介紹其原理：

超聲波流量計是利用速度差法原理測量管道內液體流量的裝置。可分為外夾式和管段式。它往往與數字信號處理技術、多脈沖技術和糾錯技術相結合，以適應環境，提高其可靠性。廣泛應用于化工、電力、石油、冶金等領域。

2. 超聲波流量計的結構原理：

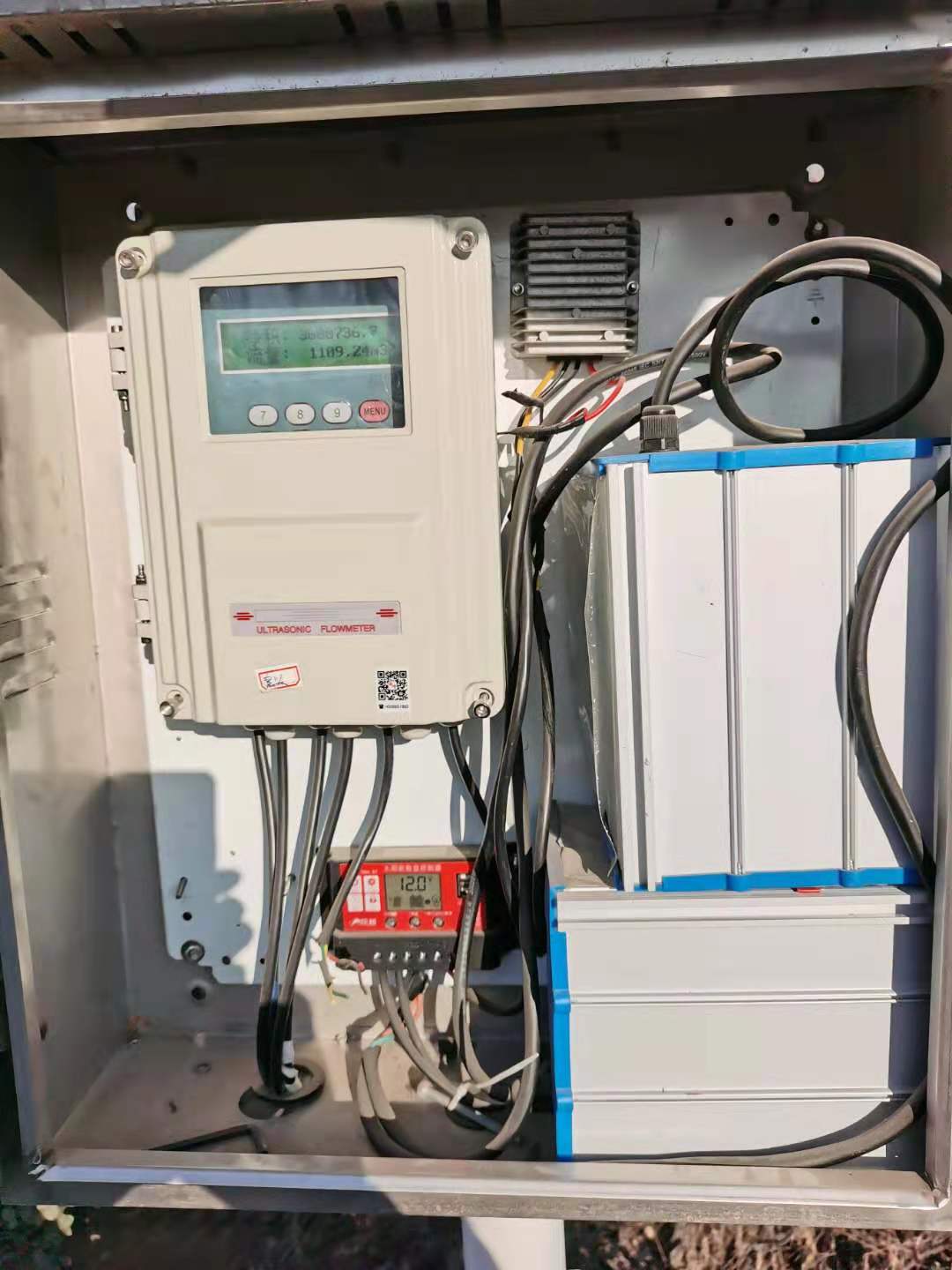

超聲波流量計主要由超聲波發生器、超聲波接收器、電子電路、流量顯示和積累系統組成。

其中，超聲波發生器主要用于產生超聲波并將其傳輸?shù)搅黧w中；超聲波接收器主要用于接收通過流體后的超聲波；接收到超聲波后，流量以電信號的形式傳輸?shù)斤@示屏上，經電子線路放大、轉換后顯示結果；累加系統完成流量的累加計算。

3. 流量計原理綜合：

超聲波流量計通過檢測流體流動對超聲波的影響來測量液體流量，采用“時差法”。

首先，探頭1發射信號，信號通過管壁1、流體和管壁2后被另一側的探頭2接收；探頭1發射信號的同時，探頭2也發出相同的信號，通過管壁2、流體和管壁1后被探頭1接收；由于速度的存在，兩個時間不相等，存在時間差，根據時間差求出速度，進而求出流量值。

流量計原理的優缺點：

由于它采用超聲波測量流體的流量，不僅可以測量常規管道的流量，還可以測量不易觀察和接觸的管道流量；既可以測量常規流體的流量，也可以用超聲波測量流體的流量具有強腐蝕性、放射性、易燃、易爆等特點。
