固定式外夾式超聲波流量計使用說明書

發表日期：2021-01-11 08:25

1.概覽

固定式外夾緊式超聲波流量計準確、穩定、操作方便，只能按規定的方式將傳感器夾緊在管道上，不破壞管道，測量精度更高，使用范圍更廣。

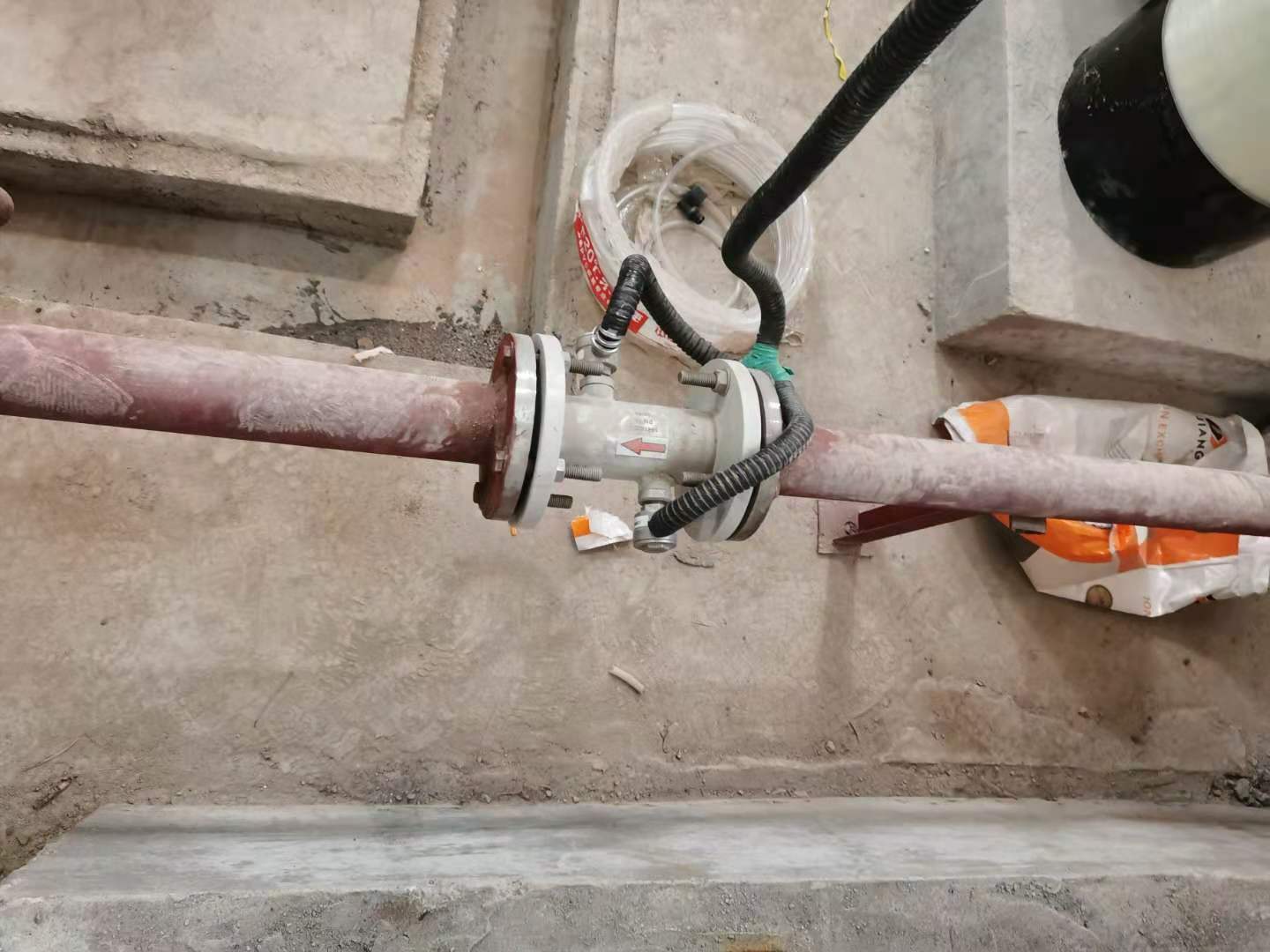

超聲波流量計

2.超聲波計量的工作原理

超聲波流量計是根據流體流動過程中內聲信號的影響，通過檢測聲信號的變化來獲得流動信息的，當被測介質處于不同的速度狀態時，超聲脈沖傳播速度相對固定的坐標系(如儀器殼體)是不同的，傳播速度的變化與介質的速度有關，現有的超聲測量方法可分為傳播速度差法、多普勒法、波束偏移法、相關法和噪聲法。

其中，傳播速度差法采用超聲波脈沖下游與逆流傳播之間的速度差來反映流體的流速，實現了在應用領域中廣泛應用的速度測量的目的，目前常用的現場安裝方法有V法、Z法和N、W法。

I.安裝V法

一般說來，V法是一種相對標準的外夾緊超聲波流量計安裝方法，使用方便，測量精度高。安裝這兩個傳感器時，對兩個傳感器進行水平對準。中心線和管道軸線水平可以測量。被測管道的直徑范圍為DN15mm-DN400mm。

II.Z法安裝

當管道很厚或由于液體中存在懸浮物，管道內壁太厚或襯里太厚時，造成V法安裝信號微弱，機器不能正常工作，有必要選擇Z法安裝。該方法具有超聲波在管道中的直接傳輸、無反射(稱為單聲道)和低信號衰減等特點。Z法測管直徑范圍為100~6000 mm。在現場實際安裝中，建議采用Z法安裝200 mm以上的管道。

III.n法安裝

N法安裝的特點是通過延長超聲波傳輸距離來提高測量精度。當采用N法安裝時，超聲波光束在管道中反射兩次、三次(稱為三聲道)，適合測量小管徑管。

IV.W.裝置

與N法裝置一樣，W法裝置也通過延長超聲波傳輸距離來提高小管徑的測量精度。W法適用于50 mm以下管徑的測量。W法安裝時，超聲波束在管腔內反射三次，流過流體四次(稱為四聲程)。
