超聲波流量計的組成詳述

發表日期：2021-01-14 10:10

當超聲波流量計在流動的液體中傳播時，它攜帶著液體輸出的信息。因此，根據接收到的超聲波，可以檢測出液體的產水量，并計算出流量。根據檢測方法的不同，可以分為波束偏移法、多普勒法、快速傳播差分法、噪聲法和相關法。

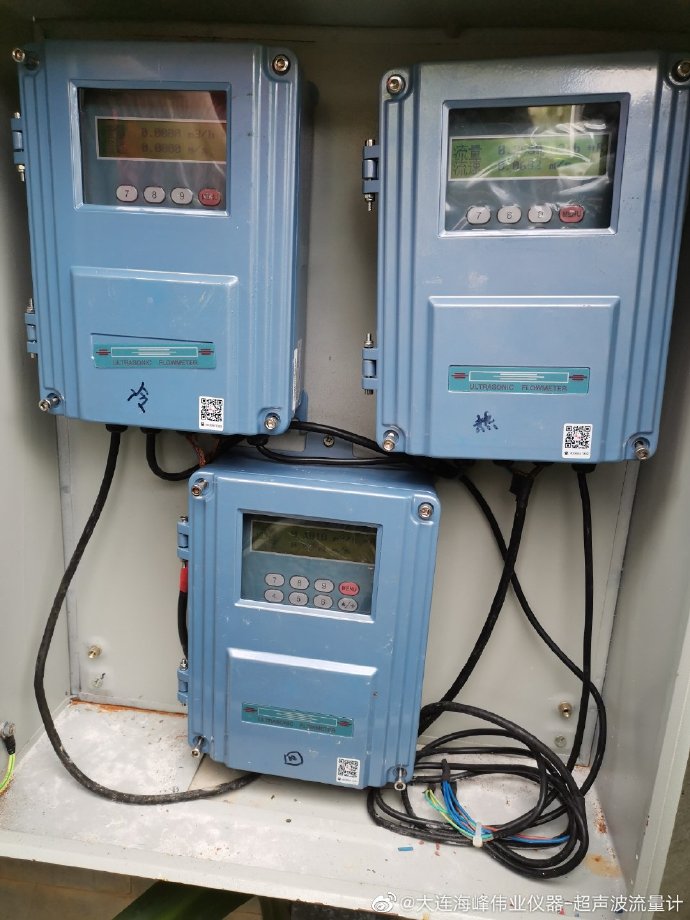

超聲波流量計由電子電路、流量顯示與積累系統和超聲波換能器組成。超聲波流量計的超聲推超聲換能器將電能轉化為超聲機械能，送至被測液體。信號接收器接收到的超聲波網絡信號通過電子電路增加，并被轉換為表示流量的電子裝置的數據信號。供需矛盾由車內儀表盤顯示和計算。這樣，流的檢測和顯示就完成了。在超聲波液位變送器的工作條件下，高頻脈沖信號的聲頻由超聲波換能器（探頭）發射。當被測小物體（水面）的表面垂直時，垂直面上的雷達回波被同一個超聲換能器（探頭）接收并轉換成電子設備的數據信號。脈沖信號信息推送和接收之間的必要時間（聲頻的移動時間）與超聲換能器與小物體表面之間的間隔成正比。

超聲波流量計的電子電路包括推送電路、接收電路、信號分析電路和顯示電路。測量的瞬時流量和累積流量以數字或模擬量輸入和顯示。超聲推挽式超聲換能器將電能轉化為超聲機械能，并將其輸送到被測液體中。信號接收器接收到的超聲波網絡信號由電子電路增加，并轉換為表示流量的電子裝置的數據信號。供需矛盾由車內儀表盤顯示和計算。這就完成了流量檢測和顯示。

壓阻式超聲換能器是超聲流量計中常用的。它利用壓電型線的壓電效應，采用合適的推挽電路，將電能加到推挽式超聲換能器的壓阻式電子器件中，從而引起超聲振動。超聲波以一定的角度注入液體中進行色散，然后由接收超聲換能器接收，通過壓阻式電子器件轉換成電能，有利于檢測。推式超聲換能器利用壓阻式電子器件的逆壓電效應，而接收式超聲換能器利用壓電效應。
