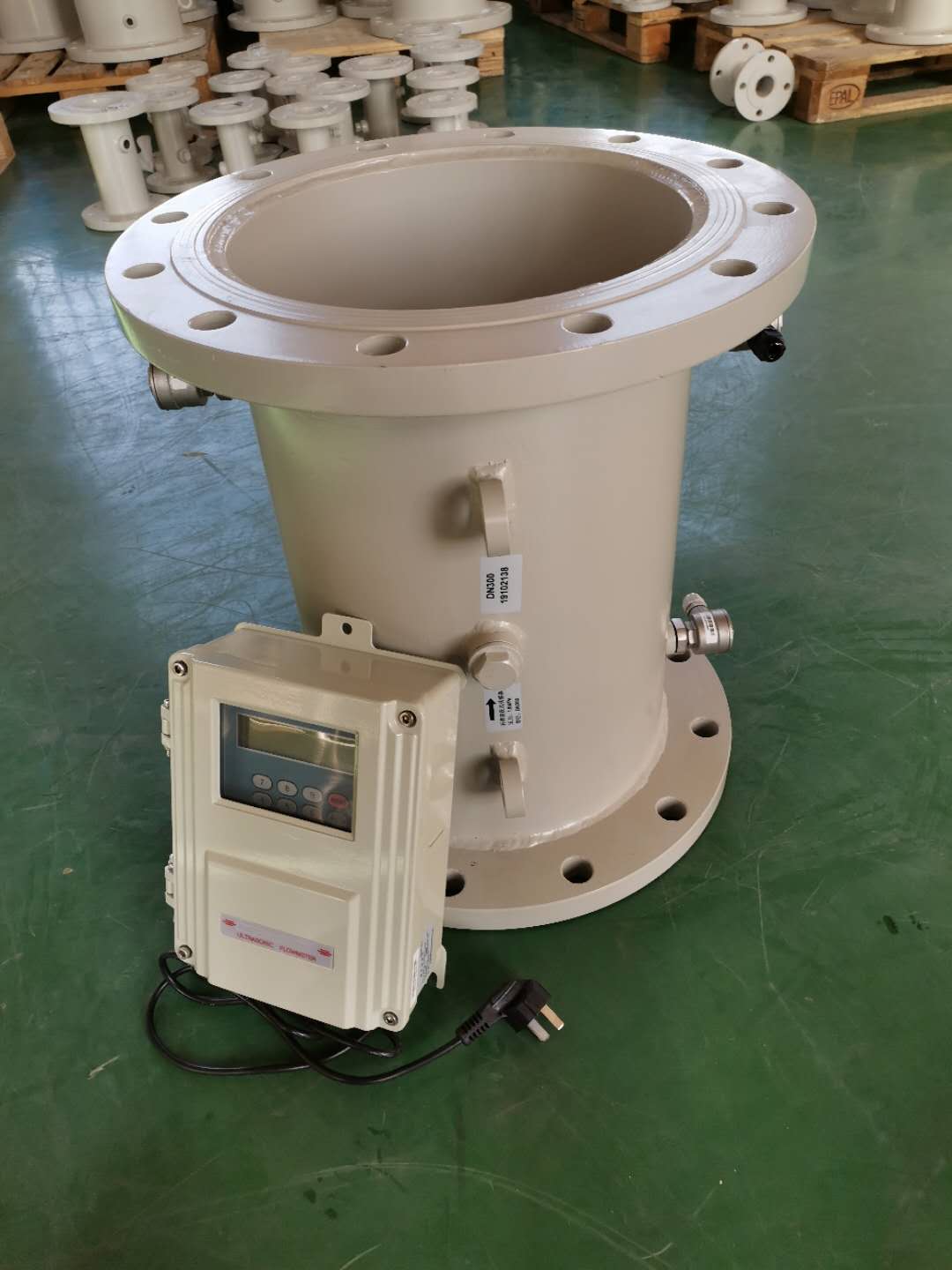

管段式超聲波流量計是一種通過檢測流體流動對超聲脈沖的影響來測量流量的儀器。它采用時差測量原理。其中一個探頭發射信號并通過所述介質、管壁和管道壁的另一側，然后由另一個探頭接收它。同時，由于其介電速度的影響，前一探頭也接收到了第二探頭的發射信號。因此，由于它是一種非接觸式儀器，它不僅可以測量不容易觀察和接觸的介質，而且還可以測量大直徑的介質，如化學液體、酒精、水、工業污水、酸堿液等。



由于現場安裝環境、管道材料和參數、傳感器安裝等因素的影響，測量精度往往低于標稱值。只有消除各種不利因素，才能提高測量精度。



在安裝分段超聲波流量計時，通常要求流量計的上下游有一個直徑分別為10倍和5倍以上的直管段，以確保被測介質的流型符合儀器的精度要求。在現場安裝和使用時，無法找到符合要求的安裝位置。直管斷面的不足導致了不同的測量誤差，下游直管的希望對精度的影響很小。當上游的直管直徑超過三倍時，基本上可以滿足。當上游直管段不夠時，如在彎頭、閥門和泵閥后加載工作臺時，一般會出現正誤差。



分段式超聲波流量計的測量精度還受測量管材質的影響，當襯里輸入誤差時，還會引起探頭安裝距離的計算誤差，使超聲波入射角產生誤差，降低測量精度，嚴重影響信號和設定，使測量無法測量。管道襯里對測量的影響主要是由于實際管徑的變化，襯里減小了水的截面積，用速度換算換算出的流動理論比較小，測量誤差與管道截面積的變化成正比如果襯里過厚而被忽略或與管壁有間隙，通常會出現檢測或信號誤差，因此應如實準確輸入襯里材料和厚度。 管道和襯村質量對測量的影響體現在聲波在各種介質中傳播速度的差異上。



根據測量環境和測量探頭的不同，將段式超聲波流量計分為Z法、V法、X法等。測量傳感器安裝方法的選擇原則是：當水沿管道軸平行流動時，安裝Z法。當流量方向與管道軸不平行或換能器安裝間隔有限時，采用V法和X法，V法測量精度高于Z法，但不影響信號接收。兩個傳感器之間的距離有嚴格的要求，必須按照規定的尺寸安裝，不同的安裝間距對測量精度有不同的影響，有的甚至有較大的誤差。



以上是管段式超聲波流量計測量的相關介紹，供大家參考！
