超聲波流量計安裝要考慮哪些因素？

發表日期：2020-07-09 09:51

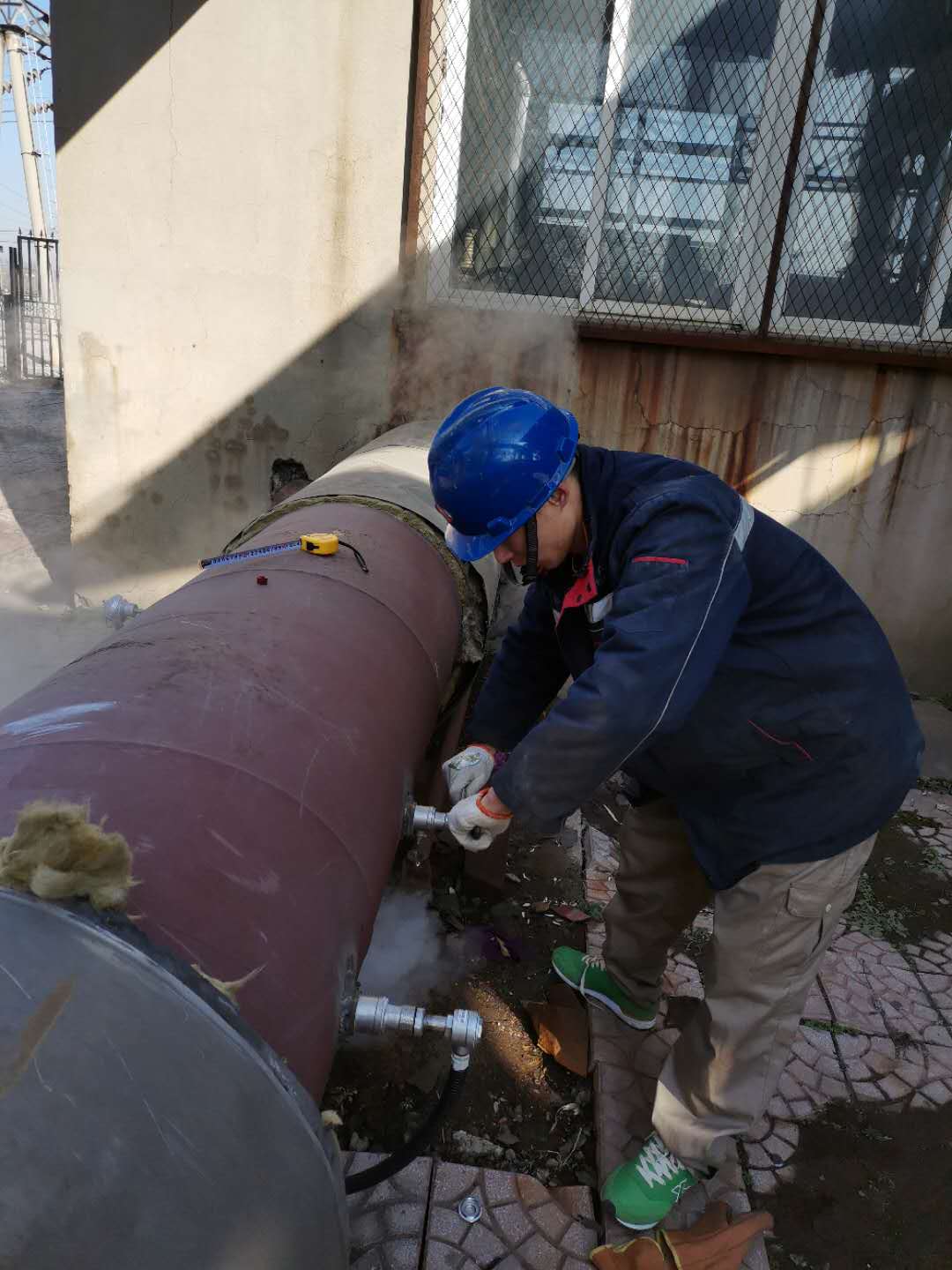

超聲波流量計安裝點的選擇應考慮以下因素：全管、穩流、結垢、溫度、壓力、干擾等。

1.全管：選擇充滿均勻、致密、易于超聲波傳播的流體物質的管段，如垂直管段(流體向上流動)或水平管段。

2.穩流：安裝距離應為上游直管直徑的10倍以上，是下游直管直徑的5倍以上，無彎頭、變徑等均勻直管段，安裝點應遠離閥門、泵、高壓變頻器及其他干擾源。

3.避免安裝在管道系統的嘴最高點或有自由出口(流體向下流動)的垂直管道上

4.對于開口或半滿管，應在U形管段安裝流量計。

5.安裝點的溫度和壓力應在傳感器能夠工作的范圍內。

6.充分考慮管道壁上的結垢：雖然選擇了不結垢的管道進行安裝，但如果不能滿足，則可將結垢視為襯里，以達到更高的測量精度。

7.兩個傳感器必須安裝在管道軸面的水平方向，安裝在軸面水平位置的±45°范圍內，以防止傳感器上部不滿意、氣泡或沉淀影響傳感器的正常測量。如果安裝場地空間有限，不能水平和對稱地安裝，則在管內沒有氣泡的情況下，可以垂直或傾斜安裝傳感器。
