TDS-100F1模塊式超聲波流量計是直流電源么

發表日期：2020-07-13 09:54

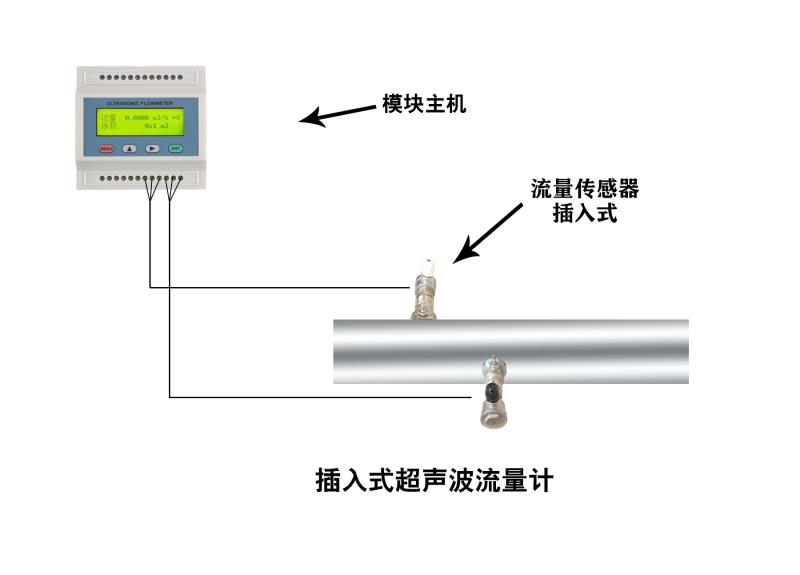

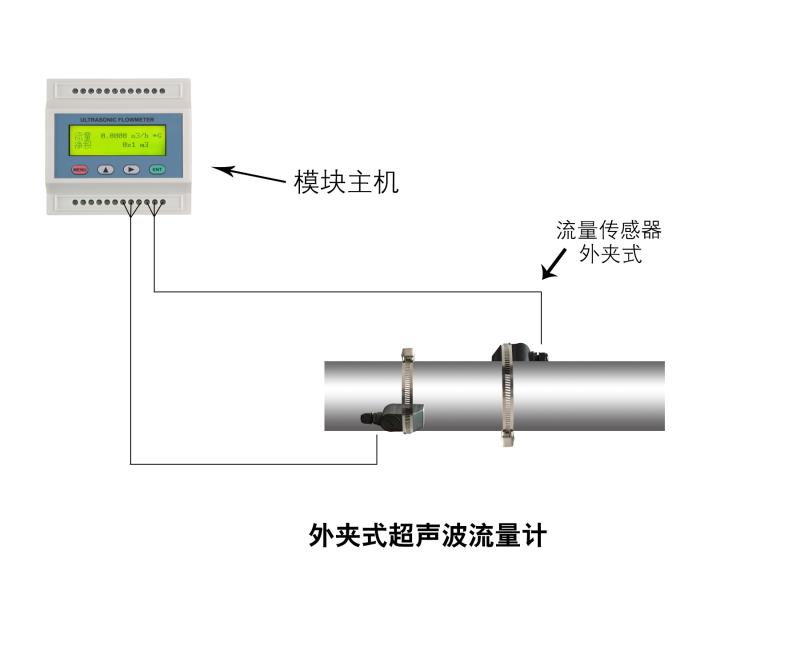

大連海峰TDS-100F1M模塊式超聲波流量計工作電源為DC8-36V

流量計工作參數的固化及選項說明
新一代TDS-100共有3塊工作參數區。分別稱為當前參數數據塊、固化參數數據塊、用戶管道參數數據塊。
當前參數數據塊位于機內RAM中，如果外電及備份電池都發生了掉電，則當前工作參數就會丟失。
固化參數數據塊位于機內FLASH中，一般不會發生丟失。
對于長期工作的固定應用場合，當設置好所有工作參數以后，請使用位于M26菜單的固化參數功能，這個功能把RAM中的參數數據塊固化到FLASH中，并設定每次上電時自動調出FLASH中工作參數到當前參數數據塊中。
對于頻繁修改參數的應用場合（如便攜流量計），則請選擇M26菜單的“0. 使用RAM區參數”選項。則上電時，就保留RAM中的參數直接使用。如果RAM中的數據塊存在校驗錯誤，則會繼續調出FLASH中工作參數。
用戶參數數據塊共能儲存9組用戶常用管道參數。存取操作位于M27菜單。

§4.8.2 零點設置及零點固化
新使用的傳感器會存在一個“零點”，其含義是在流體流速為零時，流量計會顯示一個非零的流量數值。這個數值會在任何流速下疊加在流量計示值上，例如假設零點為1m3/h，當前流體流速為10m3/h，則流量計的示值就是11m3/h。因此新安裝或更換傳感器，一般情況下，都必須進行一次調零過程。調零過程會記錄下零點值，在以后的計算中，從示值中減去該零點值。
使用M42菜單進行調零。但是使用M42菜單進行調零之后的零點值，只是暫時存放在RAM參數區中。并沒有固化到FLASH中。如果備份電池失電，或者是選擇了上電時以FLASH中固化的參數為工作參數。則剛才調零過程產生的零點值就會丟失。
為了永久保留調零零點值，用戶在每次調零之后必須使用M.2菜單儲存零點。

§4.8.3 廠家使用的標尺因子的固化
同零點值的儲存一樣的道理，廠家標尺因子，在出廠標定后也必須進行固化。廠家標尺因子位于菜單M.1中，必須使用兩級密碼才能夠訪問。

§4.8.4 模擬輸入接口作為數字輸入接口用法及說明
新一代TDS-100系列超聲波流量計/熱量計的模擬輸入接口可以作為數字量輸入接口，但要注意環路輸入電流不要超過20毫安。當外部數字量電壓為5V時，使用時應該串聯在回路中一個1K的電阻，如果數字量電壓為12V時，則應該串聯一個2K的電阻。
§4.8.5 串行外設擴展接口的說明
串行外設擴展接口類似USB接口。具有輸入、輸出、電源+、電源-共四根連線。線上每次測量中都會輸出瞬時流量、瞬時熱流量、正累積、4-20毫安值、頻率值以及打印機數據等數據。各種功能模塊可按照需求取下數據。該串行總線使用4800波特速率。

§4.8.6 介質判斷功能的實現
例如在油水混合流體應用中，為了判斷管道中流動的是水還是油，可以在M+6菜單中輸入水的下限流速，本例中取1400m/s。當超聲波流量計測量到的流體流速小于1400m/s時，會產生一個內部信號，用于指明流體可能是另外一種流體。該信號可以通過OCT輸出，也能夠通過MODBUS協議讀出。使用時要注意確保兩種流體的流速不能存在重疊。
§4.8.8 流量計恢復出廠設置
如果欲清除所有設置參數恢復出廠原始默認值，只能使用串口或并口鍵盤進入37號窗口后鍵入<.><>，即可恢復出廠默認參數設置。
注意：除初次安裝外，一般不使用此功能。
