超聲波流量計為8位數字顯示
熱量測量
§6.1 概述
新一代TDS-100具有兩路三線制PT100標準溫度測量接口，可測量溫度范圍為-40~160℃。標定后，在0～150℃范圍內誤差小于0.1℃。
另外溫度信號還可以從TDS-100的模擬輸入AI3，AI4接入。
新一代TDS-100軟件上設置了兩種熱量計算方法。一種是符合國家標準CJ128的焓差法，一種是使用比熱的溫差法。焓差法只能用于水介質的熱量測量中，且溫度范圍限定于0～150℃。如果超出了此溫度范圍或者使用非水介質，那么就必須使用溫差法。
由于水的比熱在不同溫度下是不同的，所以使用焓差法和溫差法測得熱量是不一樣的。一般的供熱管線中，焓差法測量的熱量小于溫差法得到的值。
焓差法按公式 Q熱＝V×ρ進×(H進－H回)計算
其中            V＝體積瞬時流量
                      ρ進＝進水溫度下水的密度
                       H進＝進水溫度下水的熱焓值
                       H回＝回水溫度下水的熱焓值
而溫差法則按照公式
                      Q熱＝V×C×(T進－T回)計算
其中                   V＝體積瞬時流量
        C＝水的比熱。比熱值可以從窗口M86窗口中輸入。
                  T進＝進水溫度
                       T回＝回水溫度

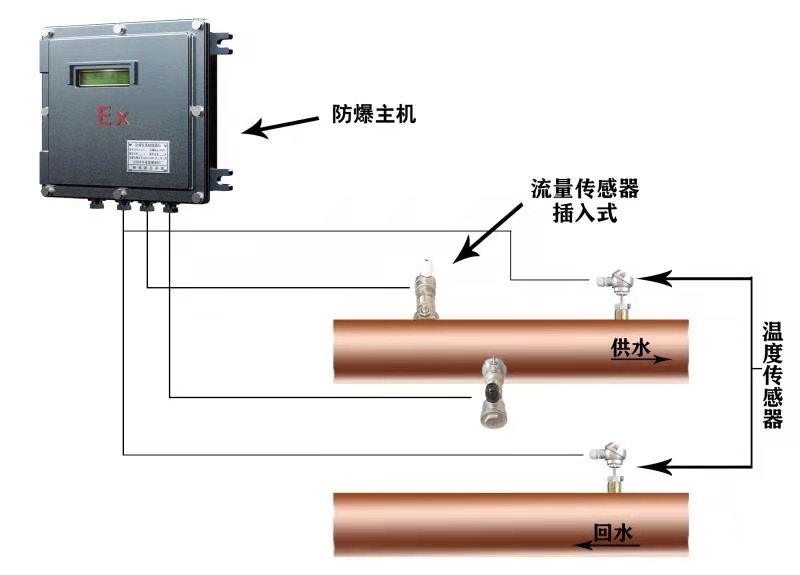

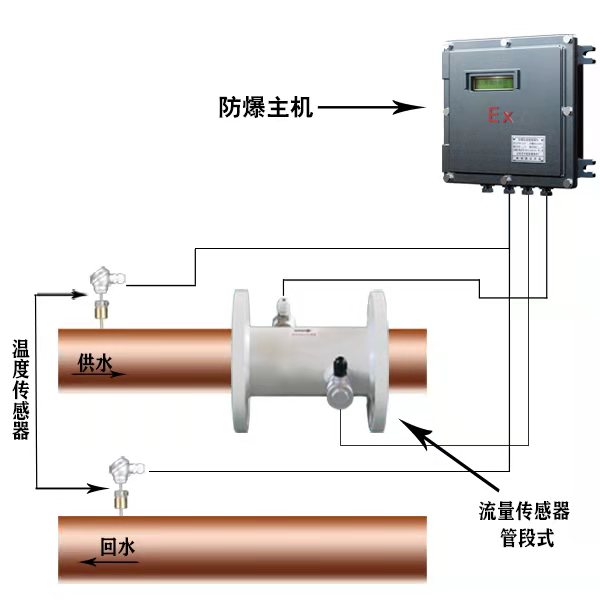

§6.2 PT100電阻的接線
對于TDS12，供水回路溫度傳感器的供電端和信號端分別連接在接線端子J8上的81、82號接線柱上，請注意81、82號接線端子線路板上有標志 EXC1，T1?；厮芈窚囟葌鞲衅鞯墓╇姸撕托盘?hào)端分別連接在接線端子J8上的85、84號接線柱上，請注意85、84號接線端子線路板上有標志 EXC2，T2。兩只電阻的地端一起連接到J8的83號接線端子上，線路板上有標志“GND”。
對于TDS13/TDS15，供水回路溫度傳感器的供電端和信號端分別連接在上面的接線端子TX1、T1上；回水回路溫度傳感器的供電端和信號端分別連接在接線端子TX2、T2上，兩支電阻共地，接到線路板的“GND”端子上。
在延長連接溫度傳感器時，請注意要盡可能采用線徑較粗的導線，并且要保證所有連接溫度傳感器的三根導線是完全一樣的同一種規格的導線。
請注意，測溫電路部分和流量測量電路部分是共地的。
§6.3 有關溫度測量的一些菜單說明
M84 選擇溫度測量所使用的單位。
M85 選擇溫度信號是從T1、T2 還是從AI3、AI4輸入(默認T1,T2)。
M86 選擇使用焓差法還是使用溫差法(默認焓差法)
M87 熱量累積器開關
M88 設置熱量累積時的累積器倍乘因子，即定義累積器的范圍。
M89 顯示當前溫差，并能設置熱量累積時的溫差靈敏度。通過設置一個合適的溫度靈敏度值，可以使累積器在溫差很低的時候不進行累積，從而避免低溫差下的錯誤累積。低溫差靈敏度出廠時一般設定為0.1℃。

M06 顯示當前T1、T2兩路輸入的溫度值及其等效電阻值。
M95 顯示當前正負熱量累計器的內容。
M-8,M-9,M-A,M-B四個菜單用于溫度測量系統的標定。
§6.4 溫度測量子系統的標定
TDS-100的溫度測量部分的精度，在沒有標定的情況下，一般在0.5℃。也就是說，如果現場更換了PT100電阻，或者是更換了溫度測量元器件，會產生0.5℃左右的誤差。
為了到達0.1℃的絕對溫度測量誤差，則必須進行溫度測量部分的標定。
一般使用恒溫槽來進行標定。
TDS-100使用50℃和84.5℃兩個標準溫度點進行標定。
設定兩個恒溫槽，一個恒溫槽設定在50±0.05℃上，另一個恒溫槽設定在84.5±0.05℃上，進行如下步驟
(1) 把兩只PT100電阻浸入50℃槽中
(2) 鍵入                      ，輸入硬件調試密碼4213068，展開調試窗口。
(3) 鍵入                       ，再鍵入         進入M-A窗口 (即M-·)，顯示“標準50度時溫度標定”及T1，T2當前原始溫度值
(4) 在估計PT100充分穩定后，(大約需要2分鐘)鍵入        鍵。這時顯示“鍵入       鍵確認繼續”，然后再鍵入        鍵，顯示進入M06窗口，顯示溫度值。
(5) 再把兩只PT100電阻浸入84.5℃槽中
(6) 鍵入                      進入窗口，再鍵入        進入M-A窗口，再鍵入       進入M-B窗口，
顯示“標準84.5度時溫度標定”及T1，T2當前原始溫度值
(7) 在估計PT100充分穩定后，(大約需要2分鐘)鍵入       鍵。這時顯示“鍵入       鍵確認繼續”，然后再鍵入        鍵，顯示進入M06窗口，顯示溫度值。
(8) 標定完成，然后進行標定結果檢驗。
如果在上面的第四，第七步時，在顯示器的第一行出現“標準溫度有誤？請確認”字樣，則說明標準溫度有錯誤，或者溫度測量電路有錯誤。
