大連海峰超聲波流量計傳感器安裝方式

發表日期：2021-08-10 09:06

大連海峰超聲波流量計在安裝的時分一定要確認裝置的方位,這樣才能夠更好的不讓裝置超聲波流量計呈現問題,如果在裝置超聲波流量計的時分呈現了題,那么將會是十分費事的一個處理。所以大家一定要清楚在裝置的時分,裝置的方位應該避開什么東西
1、避免在水泵、大功率電臺、變頻,即有強磁場和轟動攪擾處裝置機器；
2、選擇管材應均勻細密,易于超聲波傳輸?shù)墓芏危?br /> 3、要有滿足長的直管段,裝置點上游直管段須要大于1D(注:D=直徑),下游要大于5D；
4、裝置點上游距水泵應有30D間隔；
5、流體應充滿管道；

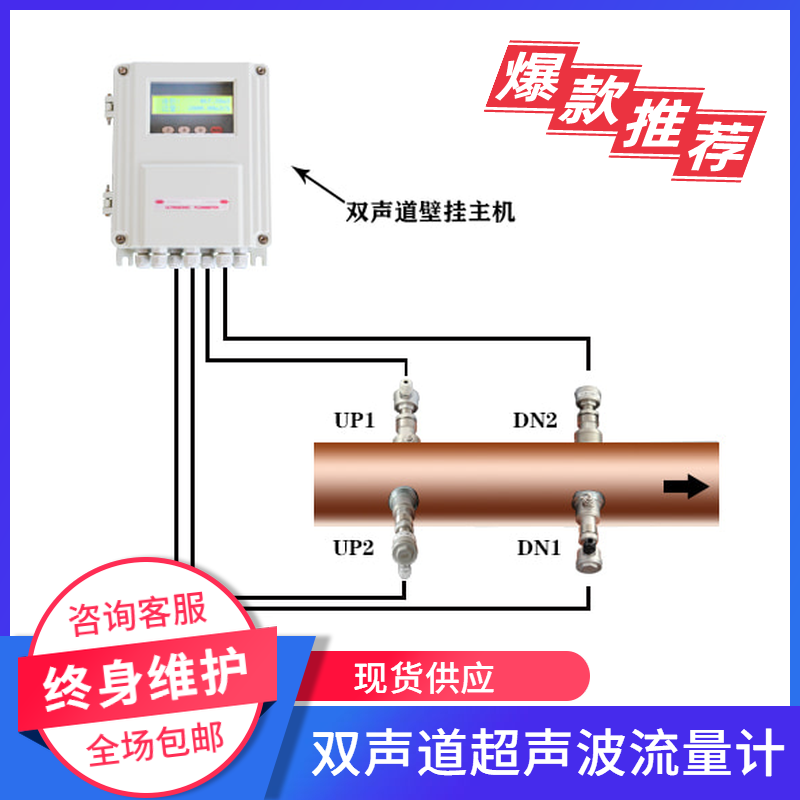

兩個傳感器須裝置在管道軸面的水平方向上,并且在軸線水平方位±450規模內裝置,以避免上部有不滿管、氣泡或下部有沉積等現象影響傳感器正常丈量。如果受裝置地點空間的間隔而不能水平對稱裝置時,可在保證管內上部分無氣泡的條件下,垂直或有傾角地裝置傳感器。
在裝置探頭之前,選擇出管材細密部分進行探頭裝置,須把管外欲裝置探頭的區域整理干凈,除掉全部銹跡油漆,ZUI好用角磨機打光,再用干浄抹布蘸丙酮或酒精擦去油污和灰塵,然后在探頭的中心部分和管壁涂上滿足的耦合劑探頭間隔以兩探頭的ZUI內間隔邊緣為準在輸入了所需的參數以后,查
看顯現窗口所顯現的數字,并使探頭的間隔契合窗口的數據。

大連海峰超聲波流量計探頭裝置方法共有四種。這四種方式別離是v法、z法、n法和w法。下面別離闡明。一般地在小管徑時(dn15~200mm)可先選用y法;v法測不到信號或信號質量差時則選用z法,管徑在dn200mm以上或丈量鑄鐵管時應優先選用z法。
一般狀況下是規范的裝置方法,運用方便,丈量準確。可測管徑規模為15mm至大約400mm;裝置探頭時,注意兩探頭水平對齊,其中心線與管道軸線水平。當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或面料太厚,造成y法裝置信號弱,機器不能正常作業時,要選用z法裝置。原因是;運用z法時,超聲波在管道中直接傳輸,沒有折射(稱為單聲程),信號衰耗小。z法可測管徑規模為100mm至6000mm。實踐裝置流量計時,建議200mm以上的管道都要選用z法(這樣測得的信號ZUI大)

裝置時,超聲波流量計超聲波束在管道中折射兩次穿過流體三聲程),適于丈量小管徑管道。n法經過延伸超聲波傳輸間隔,進步測量精度(不常用方法)。同n法一樣,w法也經過延伸超聲波傳輸間隔的方法來進步小管丈量精度適于丈量50mm以下的小管。運用w法時,超聲波束在管內折射三次,穿過流體四次(四個聲程)。檢査裝置是指檢査探頭裝置是否適宜、是否能夠接納到正確的、滿足強的、可以使機器正常作業的超聲波信號,以保證機器長期牢靠的運行。經過查看接納信號強度、總傳輸時刻、時差以及傳輸時刻比,可確認裝置是否ZUI佳裝置的好壞直接關系到流量值的準確,流量計是否長期牢靠的運行。盡管大多數景象下,把探頭簡單地涂上偶合劑貼到管壁外,就能得出丈量結果,這時還是要進行下列的檢査,以保證得到ZUI好的丈量結果并使流量計長期牢靠的信號強度(m90中顯現)是指上下游兩個方向上接納信號的強度。fv系列運用00.0-99.9的數字表明相對的信號強度。00.0表明收不到信號;99.9表明ZUI大的信號強度。

一般狀況下,大連海峰超聲波流量計信號強度越大,丈量值越安穩可信,越能長期牢靠的運行。裝置時應盡量調整探頭的方位和檢査耦合劑是否充分,保證得出ZUI大的信號強度。體系能正常作業的條件是兩個方向上的信號強度大于60.0。當信號強度太低時,應重新查看探頭的裝置方位、裝置間隔以及管道是否適合裝置或許改用z法裝置信號質量簡稱q值(m90中顯現)是指收信號的好壞程度。fv系列運用00-99的數字表明信號質量。00表明信號ZUI差;99表明信號ZUI好,一般要求在60.0以上。信號質量差的原因可能是攪擾大,或許是探頭裝置不好,或許運用了質量差非專用的信號電纜。一般景象下應反復調整探頭,檢査耦合劑是否充分,直到信號質量盡可能大時為止。
窗口中所顯現的“總傳輸時刻、時差”能反響裝置是否適宜,由于流量計內部的丈量運算是基于這兩個參數的,所以當“時差”示數動搖太大時,所顯現的流量及流速也將跳變厲害,呈現這種狀況闡明信號質量太差,可能是管路條件差,探頭裝置不適宜或許參數輸入有誤。
