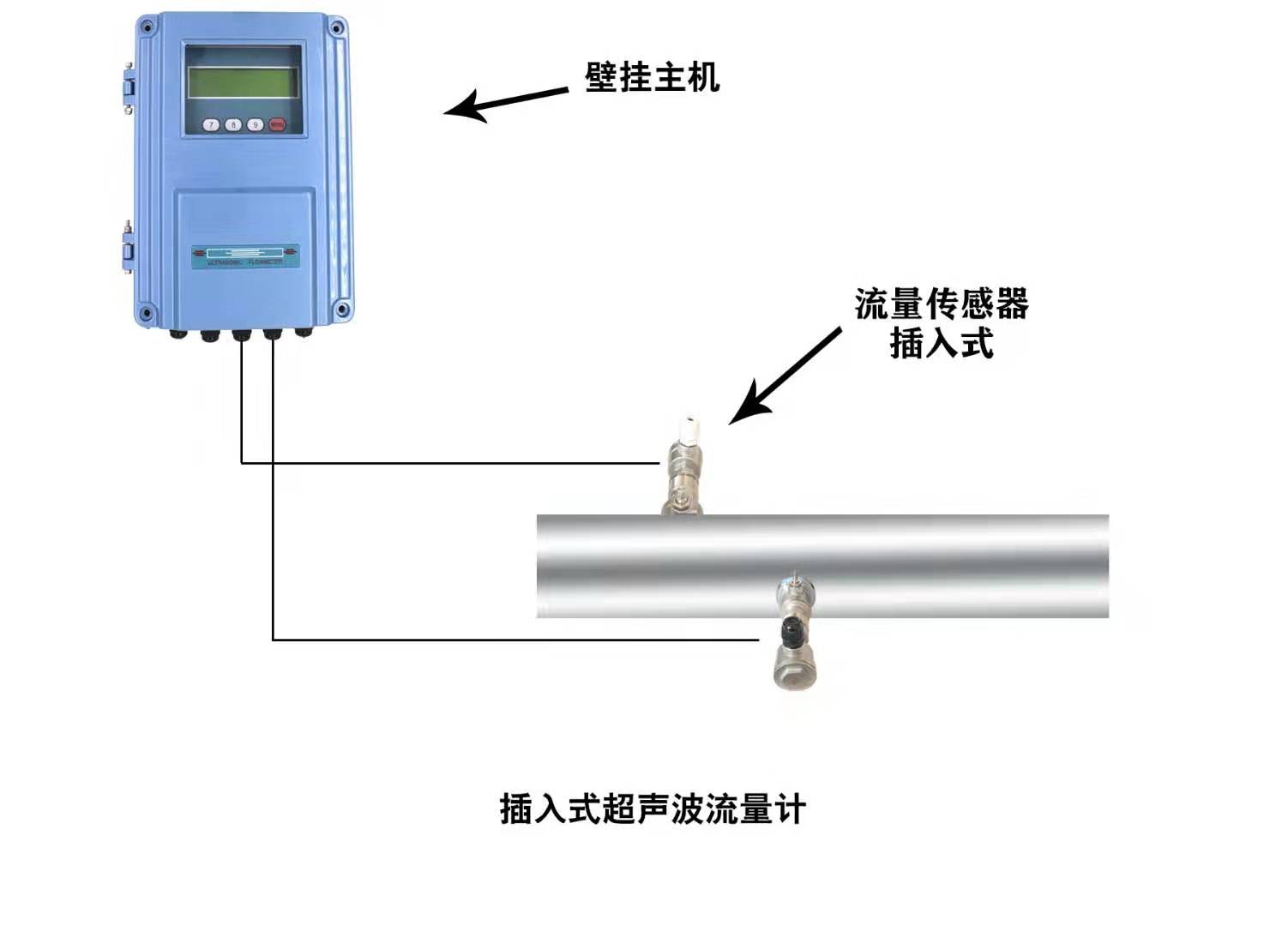

超聲波流量計主機可以安裝在機房墻壁么

發表日期：2020-07-14 08:33

技術 參數

項目		性能、參數
測量主機 測量主機	精度	1.0 級
	重復 性	0.2%
	流速范圍	（0-12）m/s
	測量原理	超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算
	管徑范圍	DN80-DN6000
	顯示	2×16背光型漢字液晶顯示器。
	鍵盤	4×4輕觸鍵盤。
	輸入	5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。
	輸出	電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1% 。頻率信號：1~9999Hz之間任選（OCT輸出）。脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。報警信號：繼電器及OCT輸出，可選近20種源信號。數據接口：RS232/RS485或CAN總線方式。
	數據存儲	可存儲設置參數、累積流量，累計工作時間、上、斷電時間、流量和流量管理功能。掉電數據可保存100年
	其他功能	記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能。可選自動或手動補加累積量功能，記憶每天的工作狀態。可編程定量（批量）控制器。瞬時流量八位顯示-99999999~+99999999m3/h
插入式傳感器		壓力等級1.6MPa
		不銹鋼材質
		防護等級IP68
電纜長度		SEYV75-2屏蔽型，單根可加長至200 米（超過此長度請同廠家聯系）。
流體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁　度	≤20000 ppm, 且氣泡含量小。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流量。
工作環境	溫度	主機：-10℃～70℃ 傳感器：-40℃～+160℃
工作環境	濕度	主機：85%RH，傳感器：可浸水工作，水深≤3米。
電源		AC220V和DC5～36V供電方式。
功耗		小于2w
工作時間		連續
體積		固定式標準型251×192×80mm
防盜		專用雙重防盜系統（兩個密碼才可進入系統、可以讓管理者和使用方同時輸入密碼才可進行調整、修改參數，防止相互懷疑對方）
重量		3㎏（固定式標準型主機）

整機技術特點
TDS-100F1型系列超聲波流量計采用微處理技術，超大規模集成電路，與其它超聲波流量計相比除具有“三高一低”（高精度、高可靠性、高性能、低價格）的顯著特點外，還具有下列更多優勢：
1、0.2ns直接時差測量電路，40ps時差測量分辨率，測量周期500ms，保證儀表可達到1%的線性度和0.5%的重復性，測量精度達1%。
2、低電壓、多脈沖信號雙平衡發射接收海峰專利技術，抗干擾電路設計，可用于幾乎全部工業環境（特別是變頻器環境中）。
3、全窗口化中文顯示，2×10字符背光型漢字液晶顯示器；4×4輕觸鍵盤。
4、壓鑄鋁外殼模具制造，防護等級：IP65（固定標準型）。
5、正、反雙向計量，可計量正、負、凈累積流量，流速等。
6、可選擇中外常用通用的流量單位，流量單位有：立方米（m³）、公升（L）、美制加侖、立方英尺、油桶等；時間單位有：/每天，/每小時，/每分，/每秒。
7、配溫度變送器可實現熱量計量，可顯示瞬時流量（m³/h）、流速（m/s）、累積流量（m³）、累積熱量（GJ）、峰值流量及時間等。
8、完備的信號輸出和靈活的聯網功能，可滿足不同用戶的各種要求。
①輸入信號：3路4-20mA模擬輸入，精度0.1%，可輸入溫度、壓力、液位等信號。
②輸出信號：1路4-20mA或0-20mA模擬電流輸出；繼電器及OCT輸出；RS-232/485標準串行接口輸出；可利用GPRS、GSM短消息、PSTN、以太網、CAN總線等聯網。
9、完備的軟件設計：具有日、月、年累計功能：可記憶前64個運行日、前64個運行月、前5個運行年中任何一天、任何一月、任何一年的累計流量，便于查詢和管理。
10、上、斷電管理功能：可記錄前64次上電、斷電時間及上、斷電時刻的瞬時流量，保護所有數據，用戶可以選擇自動或手動補量，減少用戶流量損失。
11、具有故障自診斷功能，并可自動記憶前64個運行日的工作狀態是否正常。密碼鎖定參數，防止隨意改動參數，影響測量。
12、低功耗、高可靠性；TDS-100F1型系列在設計中選用了世界著名的IC生產廠家的產品，品質超群，整機功耗僅2W。
13、防止客戶偷盜用水，在初次安裝調試后儀表內部有專用雙重密碼鎖功能。
