超聲波流量計的安裝方法

發表日期：2020-07-15 08:53

目前，超聲波流量計有兩種類型，是多普勒超聲流量計，另是時差式超聲波流量計。流體的相對速度可以通過兩種液體之間的相對速度差來測量；流速的測量采用時差法，即一定速度的聲波由于流體的流動而改變其在兩個接收器（或發射器）之間的傳播時間。通過測量相對變化可以得到流體速度。目前采用時差式超聲波流量計。

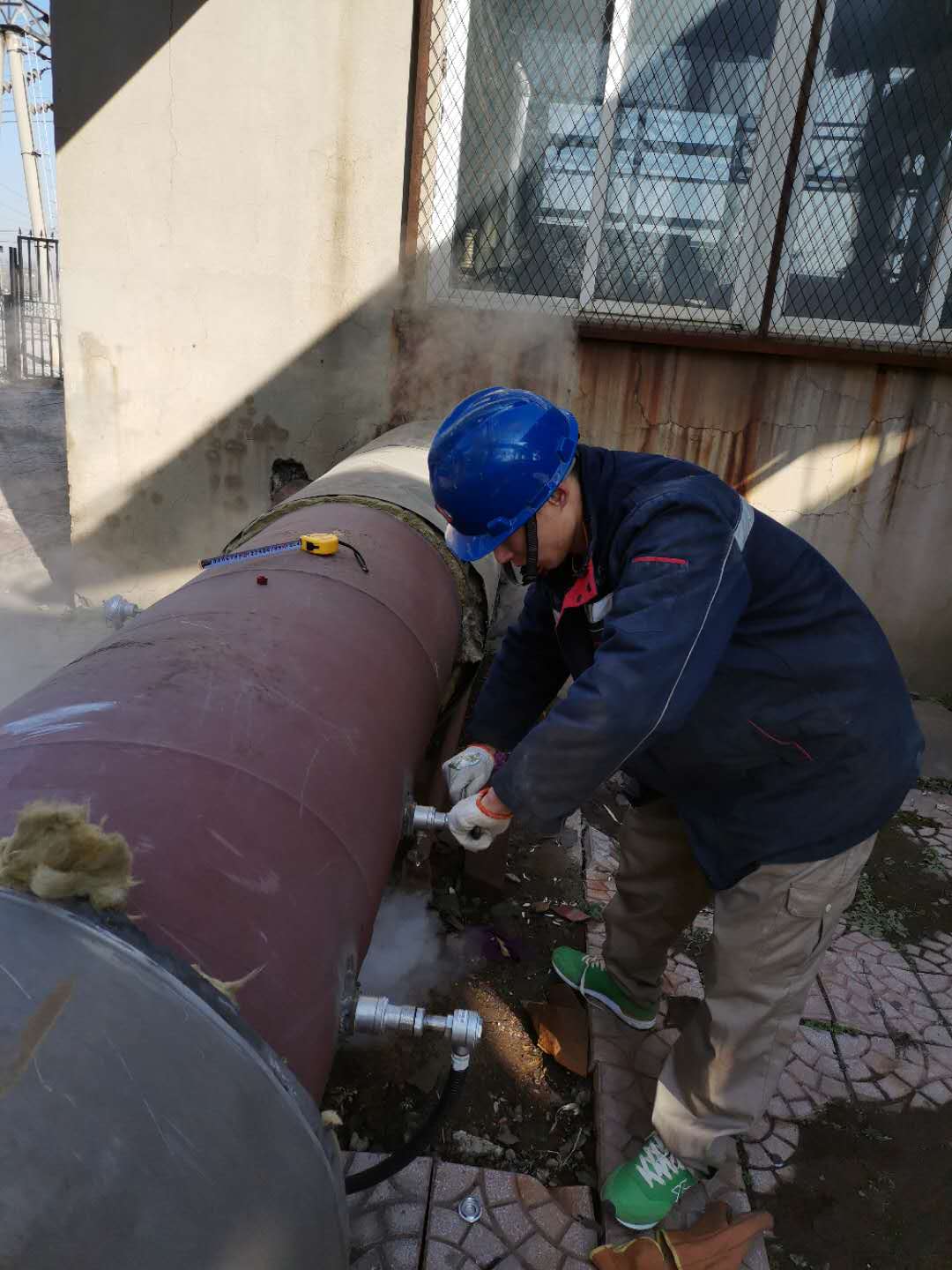

目前，超聲波流量計通常有三種安裝方式：W型、V型和Z型。根據不同管徑和流體特性選擇安裝方式。一般情況下，W型適用于小口徑（25~75mm），V型適用于中口徑（25~250mm），Z型適用于大口徑（250mm以上）。總之，為了提高測量的精度和靈敏度，選擇合適的安裝方法使測量信號（即差分）與二次儀表相匹配。目前，我使用的是Z型安裝。

在上游和下游等條件下，應選擇符合上述測量精度的10d型泵。零流量檢測

當管道液體靜止，周圍無強磁場干擾和強烈振動時，儀表顯示零位。此時，零點將自動設置，以消除零點漂移。運行中必須切斷小信號。一般情況下，流量可小于全量程流量的5%，需要自動清除。同時，零點也可以通過菜單進行調整。

2。儀表板上的鍵盤操作

在開始儀表操作之前，應有效地設置各種參數，如單元系統、安裝方法、管徑、管壁厚度、管材、管道粗糙度、流體類型、兩個探頭之間的距離、流量單位、最小速度、最大速度，等所有參數輸入正確后，儀表才能正確顯示實際流量值

3。流量計的定期校驗為了保證流量計的精度，我們進行定期校驗。一般采用精度較高的便攜式流量計直接比較，用實測數據進行計算：誤差=（實測值標準值）/標準值。利用計算出的相對誤差對系數進行修正，使測量誤差滿足±2%的誤差，滿足測量要求。操作簡單方便，能有效提高測量精度。
