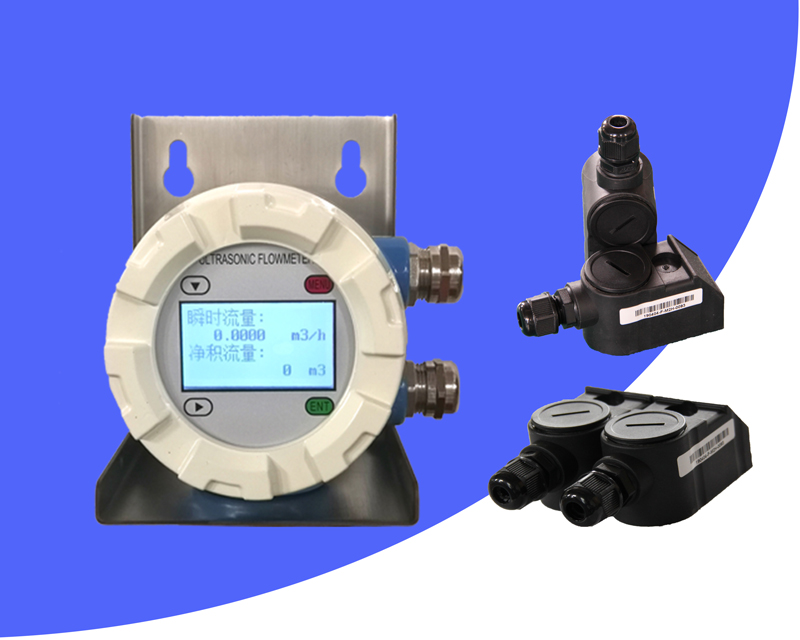

外夾式超聲波流量計安裝時需要打磨管道外壁

發表日期：2022-05-07 08:29

大連海峰偉業超聲波流量計對換能器安裝方法的選擇原則一般是：當流體沿管軸平行流動時，選用Z法;當流動方向與管鈾不平行或管路安裝地點使換能器安裝間隔受到限制時，采用V法或X法。當流場分布不均勻而表前直管段又較短時，也可采用多聲道(例如雙聲道或四聲道)來克服流速擾動帶來的流量測量誤差。多普勒法適于測量兩相流，可避免常規儀表由懸浮?；驓馀菰斐傻亩氯⒛p、附著而不能運行的弊病，因而得以迅速發展。隨著工業的發展及節能工作的開展，煤油混合(COM)、煤水泥合(CWM)燃料的輸送和應用以及燃料油加水助燃等節能方法的發展，都為多普勒超聲波流量計應用開辟廣闊前景。

超聲波流量計在進行安裝的過程當中，對于介質的流動特性有嚴格要求，必須要保證在所有的介質檢測當中處于一種殘留的狀態，所以不管是大管徑的一些產品安裝還是小管件的安裝，基本上在安裝的時候一定要保證儀表全部有足夠多的直管，雖然對于直管的要求大部分同樣也都有各種規定，但是為了保障現有的良好使用，只管多少可能能夠做到大于前10后5的標準，而且標準越大越好。

在測量新管道時，當遇到有油漆或渡鋅管道的時候，可以用粗紗先處理管道表面，然后再用細紗繼續處理，這樣保證外夾式超聲波流量計的流量傳感器安裝點光滑、平整，外夾式超聲波流量計的流量探頭可以良好的與所測量管道外壁接觸。

根據對信號檢測的原理，目前超聲波流量計大致可分傳播速度差法(包括：直接時差法、時差法、相位差法、頻差法)波束偏移法、多普勒法、相關法、空間濾波法及噪聲法等類型。其中以噪聲法原理及結構最簡單，便于測量和攜帶，價格便宜但準確度較低，適于在流量測量準確度要求不高的場合使用。由于直接時差法、時差法、頻差法和相位差法的基本原理都是通過測量超聲波脈沖順流和逆流傳報時速度之差來反映流體的流速的，故又統稱為傳播速度差法。其中頻差法和時差法克服了聲速隨流體溫度變化帶來的誤差，準確度較高，所以被廣泛采用。按照換能器的配置方法不同，傳播速度差撥又分為：Z法(透過法)、V法(反射法)、X法(交叉法)等。

一般狀況下，信號強度越大，測量值越穩定，能長時刻可靠的運行。信號質量（Q值信號質量簡稱Q值（M90中顯現）是指收信號的好壞程度。超聲波流量計運用00-99的數字表明信號質量。00表明信號好，一般要求在60.0以上。
