整機技術特點
TDS-100F1型系列超聲波流量計采用微處理技術，超大規模集成電路，與其它超聲波流量計相比除具有“三高一低”（高精度、高可靠性、高性能、低價格）的顯著特點外，還具有下列更多優勢：
1、0.2ns直接時差測量電路，40ps時差測量分辨率，測量周期500ms，保證儀表可達到1%的線性度和0.5%的重復性，測量精度達1%。
2、低電壓、多脈沖信號雙平衡發射接收海峰專利技術，抗干擾電路設計，可用于幾乎全部工業環境（特別是變頻器環境中）。
3、全窗口化中文顯示，2×10字符背光型漢字液晶顯示器；4×4輕觸鍵盤。
4、壓鑄鋁外殼模具制造，防護等級：IP65（固定標準型）。
5、正、反雙向計量，可計量正、負、凈累積流量，流速等。
6、可選擇中外常用通用的流量單位，流量單位有：立方米（m3）、公升（L）、美制加侖、立方英尺、油桶等；時間單位有：/每天，/每小時(h)，/每分，/每秒。
7、配溫度變送器可實現熱量計量，可顯示瞬時流量（m3/h）、流速（m/s）、累積流量（m3）、累積熱量（GJ）、峰值流量及時間等。
8、完備的信號輸出和靈活的聯網功能，可滿足不同用戶的各種要求。
①輸入信號：3路4-20mA模擬輸入，精度0.1%，可輸入溫度、壓力、液位等信號。
②輸出信號：1路4-20mA或0-20mA模擬電流輸出；繼電器及OCT輸出；RS-232/485標準串行接口輸出；可利用GPRS、GSM短消息、PSTN、以太網、CAN總線等聯網。
9、完備的軟件設計：具有日、月、年累計功能：可記憶前64個運行日、前64個運行月、前5個運行年中任何一天、任何一月、任何一年的累計流量，便于查詢和管理。
10、上、斷電管理功能：可記錄前64次上電、斷電時間及上、斷電時刻的瞬時流量，保護所有數據，用戶可以選擇自動或手動補量，減少用戶流量損失。
11、具有故障自診斷功能，并可自動記憶前64個運行日的工作狀態是否正常。密碼鎖定參數，防止隨意改動參數，影響測量。
12、低功耗、高可靠性；TDS-100F1型系列在設計中選用了世界著名的IC生產廠家的產品，品質超群，整機功耗僅2W。
13、防止客戶偷盜用水，在初次安裝調試后儀表內部有專用雙重密碼鎖功能。
TDS-100F1型超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收海峰技術和硬件參數無關化設計方法；通過選用國際上先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成,確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機（壁掛F1標準型、壁掛F2防爆型、盤裝F3型）滿足各種不同的工業現場。傳感器分為方便的外縛式、免維護的插入式和高精度的標準管段式。

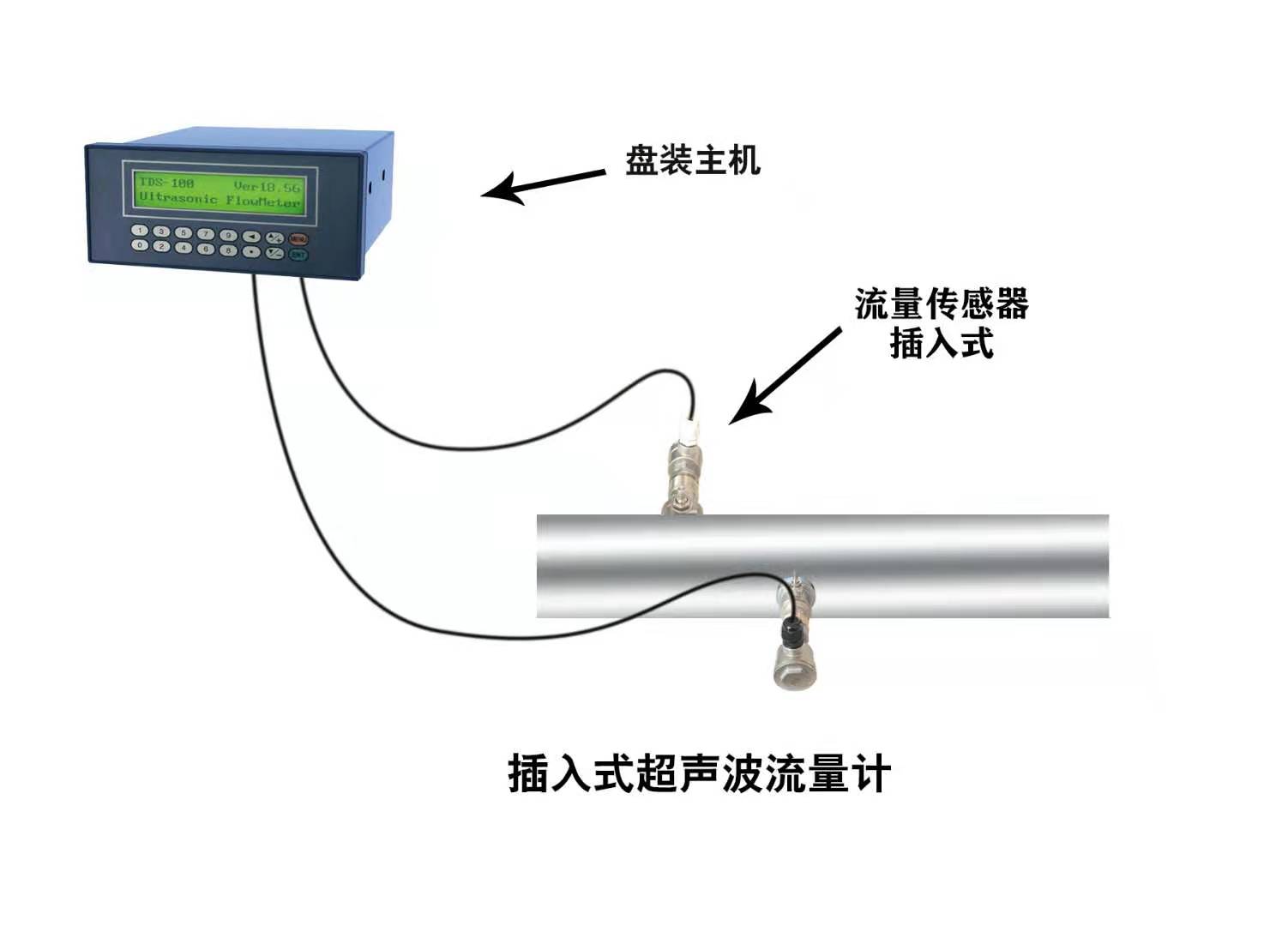

插入式超聲波流量計
插入式超聲波流量計是由固定式主機和插
入式傳感器組成，插入式傳感器解決了外縛式
傳感器長時間工作信號衰減和管道內表面結垢
而接收不到信號的問題，不停產安裝，可適用
于鋼管、鑄鐵、玻璃鋼、PVC和水泥管等各種
管道。
插入式傳感器是集外縛式傳感器與標準管
段式傳感器二者優點于一身的產品，其特點為：
1、解決了由于管道內壁結垢或腐蝕嚴重
時，使用外縛式傳感器信號弱、測量不正常的難題，也可以在水泥管路上安裝；
2、使用的專用開孔工具可以使傳感器在帶壓不停產的情況下安裝，無壓力損失，保證生產正常穩定運行，日后維護也無需停水；
3、該傳感器的超聲波發射晶體與被測量液體直接接觸，提高了測量精度和機器的運行穩定性；
4、相對電磁流量計，在大口徑上使用既經濟又可靠準確。
插入式傳感器被成功的應用于現場使用已有8年的時間，相關技術成熟可靠，信號收發穩定可靠，具有耐高溫、使用壽命長、體積小、安裝便捷、免維護、帶壓不停產安裝等特點，材質上采用國內最先進優良的316L鋼材質設計，模具制造，防水防腐，最高溫度可達160℃，插入式傳感器分為直插式和斜插式。
