超聲波流量計線纜如何變化

發表日期：2020-07-21 11:34

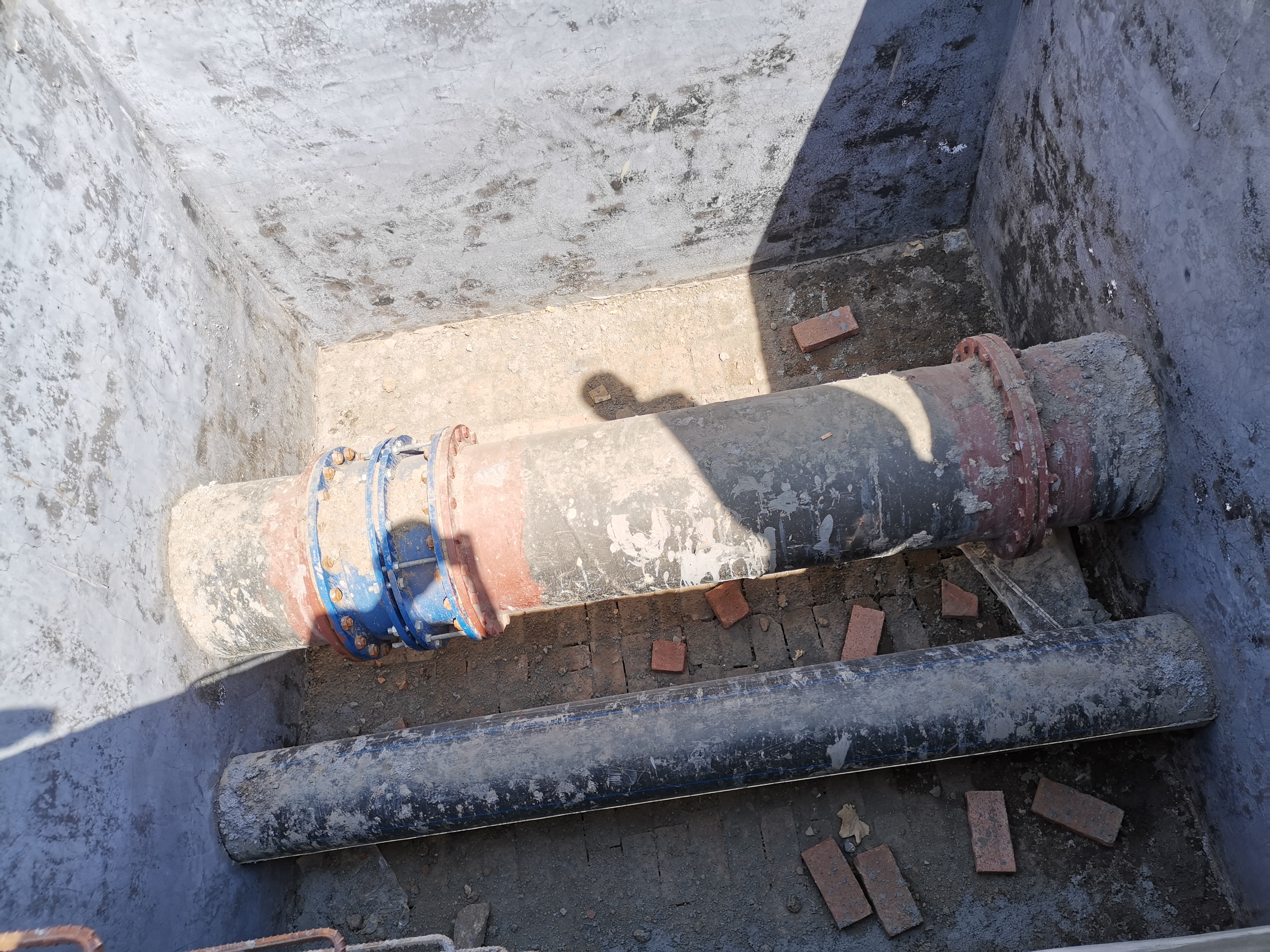

由于工業現場的特殊性，需要在一些超聲波流量計安裝現場加長或切斷傳感器電纜。一些超聲波流量計制造商，特別是國外產品，禁止傳感器電纜的延長和剪切。如果我們了解傳感器的結構和原理，就可以在不影響測量精度的情況下延長和切割傳感器的電纜。

壓電陶瓷的諧振頻率約為1 MHz，國內廠家的超聲波流量計(水的測量)基本上是1 MHz的諧振頻率。就阻抗特性而言，它是電容的。也就是說，嚴格意義上說，一組探頭的兩個傳感器的電容應該是相同的，這樣就可以更準確地測量靜態(0點)。不難分析，如果切割傳感器電纜，一組探頭的兩根傳感器電纜應該切割到相同的長度，以保持阻抗特性的一致性。

讓我們談?wù)剛鞲衅麟娎|的延長。在討論傳感器電纜的延長之前，應該分析一下傳感器電纜。對于一組探頭中的一組傳感器，大約有兩種：兩線和三線。

1.2電線傳感器電纜，通常使用同軸電纜。即同軸電纜的中心線連接壓電陶瓷的正極，同軸電纜的屏蔽線連接壓電陶瓷的負極。同一規格的同軸電纜可用于延長二線傳感器電纜.問題是，擴展的連接應該得到正確的處理。采用焊接方法連接同軸電纜的中心線，與屏蔽線的絕緣效果良好。對于屏蔽電纜的連接，連接處的整個屏蔽層應用銅包裹，最后要做好外部防水絕緣。

二，三線式傳感器電纜，一般采用雙芯屏蔽電纜。即雙芯屏蔽電纜的兩個內芯分別接在壓電陶瓷的正負級上。屏蔽線不接在傳感器的一端，接在變送器上GND線的端子位置上。3線式傳感器電纜加長的一般錯誤是選擇一根多芯屏蔽電纜，取其中三根分別連接原3線式傳感器，并將選擇的三根導線連接到相應的變送器位置。通過以上分析，這樣的加長電纜沒有屏蔽層的延續，失去了屏蔽層的保護，容易受到外界環境的干擾，表現出死機，數值不穩定，頻繁重啟等現象。正確的方法是選擇一根雙芯屏蔽電纜，取其中兩根內芯連接到原來的3線傳感器電纜（那兩根非地線），然后將屏蔽線連接到3線傳感器電纜的地線上。連接方法可以參考上面的兩線傳感器電纜加長連接方法，做好屏蔽線（用銅薄包裹在整個屏蔽層的連接中），最后做好外部防水絕緣。

最重要的是在一組探測器中保持兩個傳感器的長度一致。
