聯網使用及通信協議

§6.1 概述

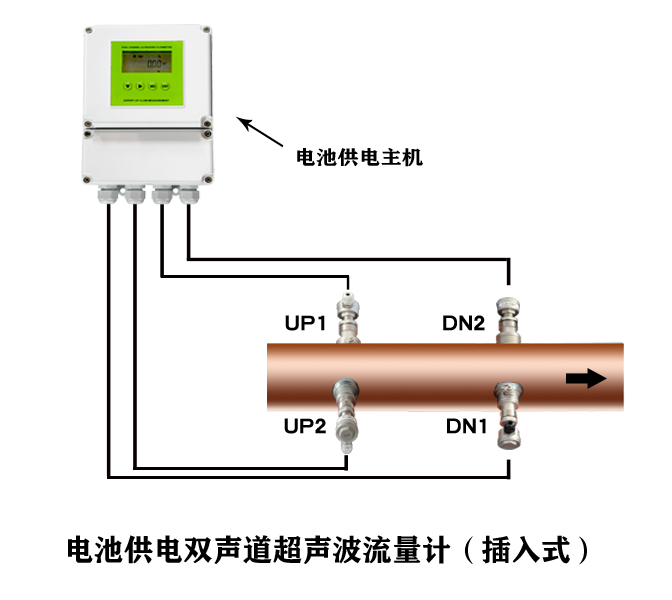

    TDS-100型系列超聲波流量計都配備一個標準的RS-232C通訊借口，還有一套完整的通訊協議，而且與日本富士電機超聲波流量計的通訊程序想兼容。

§6.2 流量計串行口定義

針    1 電池充電正極
2 收RXD
3 發TXD
4 空
5 地GND
6 OCT輸出
7 空
8 電池充電負極
9 連接調制解調器的RING 輸入

§6.3 通信協議

    通信協議是一些基本命令采用數據字符串（ASCII），結尾是回車 (CR) 和換行(LF)，常用命令如下表所示：


命  令	命令意義	數據格式
DQD(CR)	返回每天瞬時流量	±d.ddddddE±dd(CR)（LF）*
DQH(CR)	返回每小時瞬時流量	±d.ddddddE±dd(CR)（LF）
DQM(CR)	返回每分瞬時流量	±d.ddddddE±dd(CR)（LF）
DQS(CR)	返回每秒瞬時流量	±d.ddddddE±dd(CR)（LF）
DV(CR)	返回瞬時流速	±d.ddddddE±dd(CR)（LF）
DI+(CR)	返回正累積量	±dddddddE±d(CR)（LF）**
DI-(CR)	返回負累積量	±dddddddE±d(CR)（LF）
DIN(CR)	返回凈累積量	±dddddddE±d(CR)（LF）
DID(CR)	返回儀器標識碼（地址碼）	ddddd(CR)（LF）
DL(CR)	返回信號強度和信號良度	S=ddd,ddd Q=dd (CR)(LF)
DT(CR)	返回當前日期及時間	yy-mm-dd hh:mm:ss(CR)(LF)
M@(CR)***	發往流量計模擬鍵值@
LCD(CR)	返回當前LCD顯示器顯示內容
FOdddd(CR)	使頻率輸出以n值輸出
ESN(CR)	返回流量計的電子序列號	Dddddddd(CR)(LF)
RING(CR)	調制解調器請求握手命令
OK(CR)	調制解調器應答信號	無輸出
GA	GSM短信息通信專用命令Ａ	詳細請與廠商聯系
GB	GSM短信息通信專用命令Ｂ
GC	GSM短信息通信專用命令Ｃ
DUMP(CR)	輸出機內打印緩沖區內容	ASCII碼格式
DUMP0(CR)	清除機內打印緩沖區	ASCII碼格式
DUMP1(CR)	輸出機內打印緩沖區全部內容	ASCII碼格式， 24K字節長
Ｗ	單字節地址組網命令前綴，單字節地址應該在0-65534之間。
N	數字串地址（IDN）組網命令前綴，數字串地址（IDN）可以是一個單字節數值，應該在00-255之間。
P	帶校驗回傳命令前綴
&	命令“加”功能符號，可以將6個基本命令連接起來形成一個長復合命令


注釋 * (CR) 表示回車 ，(LF) 表示換行。
** ‘d’ 表示0~9數字。
*** @ 表示鍵值，例如30H,表示“0”鍵。

§6.4 功能前綴和功能符號

P前綴
    字符P可以加在每一個基本命令前，表示回傳的數據帶有CRC校驗。校驗和的求法是二進制加法得到的。
例如：命令 DI+（CR）（相應二進制數據為  44H,49H,2BH,0DH）回傳的數據為 +1234567E+0m3 （CR）（LF）(相應二進制數據為2BH,31H,32H,33H,34H,35H, 36H,37H,45H,2BH,30H,6DH,33H,20H,0DH,0AH)則命令PDI+(CR) 回傳的數據為 +1234567E+0m3 !F7(CR)（LF）, “!”表示其前是求和的字符，其后兩個字節的校驗和：
(2BH+31H+32H+33H+34H+35H+36H+37H+45H+2BH+30H+6DH+33H+20H=(2)F7H)
注意“!”前可以沒有數據，也可能存在空格符號(20H)。

W前綴
W前綴的是用與聯網的環境中，用法是：W+數字串地址碼+基本命令，數字串取值范圍0-65534除去 13（0DH回車），10（0AH換行），42（2AH *），38（26H&）。如欲訪問第 12345號流量計的瞬時流速，可發命令 W12345DV(CR), 對應二進制碼為57H,31H,32H,33H,34H,35H,44H,56H,0DH。
數字串應該在0-65534之間，除了13(0DH), 10 (0AH), 42(2AH,*), 38(26H, &)之外。
例如： 流量計的數字串地址碼IDN=12345 ，要求返回瞬時流速的命令是：W12345DV(CR)。

N前綴
    N前綴是用于網絡的一個單字節地址碼，不推薦使用，保留它只是保持本產品與以前的版本的兼容一致性。

& 功能符號
& 功能符號可以把多至六個的基本命令（可帶前綴P）加在一起組成復合長命令，使編程更容易。
例如要求同時第4321號流量計發回 1.瞬時流量 2.瞬時流速 3.正累計量，并且?guī)ｒ?，發送的復合命令如下： W4321DQD&DV&DI+(CR)
回傳的數據如下：
+1.234567E+12m3/d(CR)
+3.1235926E+00m/s(CR)
+1234567E+0m3(CR)
