主要性能指標

項目		性能，參數
測   量   主   機	精 度	0.5 級
	重 復 性	0.2%
	流速范圍	0 m/s ~ ±12 m/s（qt=0.3m/s）
	測量原理	超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。
	測量周期	50mS. (每秒20次，每個周期采集128組數據)。
	顯    示	2×10或者4*8背光型漢字液晶顯示器，低功耗為段碼液晶顯示。
	操   作	4×4輕觸鍵盤/4按鍵輸入。
	輸   入	2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能
	輸    出	電流信號：4~20mA, 阻抗0~500W,浮空，精度0.1%FS。 脈沖信號：正、負、凈流量及熱量累計脈沖OCT輸出。 數據接口：標準隔離RS-485接口，MODBUS協議。
	其他功能	記憶日、月、年累積流量。 故障自診斷功能；網絡工作方式等。
傳 感 器		外夾式：小型標準S2型，適用于管徑DN15～DN100mm 中型標準M2型，適用于管徑DN50～DN700mm 大型標準L2型，適用于管徑DN300～DN6000mm
		插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。

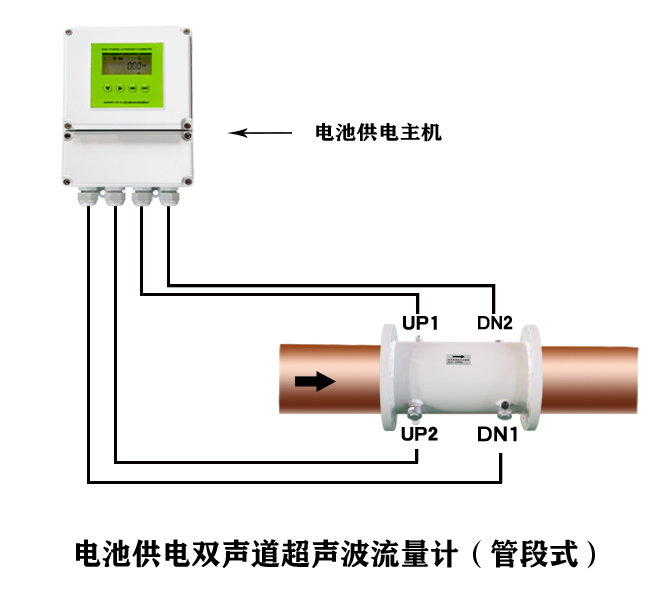

		標準管段式：適用于管徑DN50-DN1000，整機測量精度±0.5%。
電纜長度		可加長至300m（超過此長度請同廠家聯系）。
管道	襯   材	鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。
	內   徑	15mm - 6000mm。
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
流   體	種   類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁 　度	≤10000 ppm, 且氣泡含量小。
	溫   度	（-40~160）℃。
	流   向	正反雙向計量。
工作環境	溫   度	主 機：-10-70℃ （大于此溫度范圍要求請與廠家聯系） 傳感器：管段式，-40℃ ~ +160℃， 插入式，-40℃ ~ +160℃， 外夾式， 0℃ ~ +110℃
	濕   度	主機：85%RH 探頭：可浸水工作，水深≤3米。
防護等級		主機IP65； 傳感器IP68（灌膠后）。
電    源		DC18-32V ，AC220V供電方式。

2  測量主機顯示及操作說明

 2.1  供電電源

TDS-100型主機可同時支持（18-32）DCV和AC220V，但是其接線對應與不同的接線端子。一體主機只支持（18-32）DCV。

2.2  鍵盤輸入與操作

TDS-100系列超聲波流量計均可以支持4*4鍵盤輸入(低功耗或者4按鍵流量計可以使用上位機軟件輸入)，鍵盤如下圖所示， 0 ~  9 和  .  鍵用于輸入數字或菜單號； ?  鍵用于左退格或刪除左面字符；▲/+和▼/-用于進入上一菜單或下一菜單，在輸入數字時，相當于正負號鍵；ENT 鍵（以下簡稱Ent鍵），為回車鍵，也可稱為確認鍵，用于“確認”已輸入數字、所選擇內容或者菜單窗口；另一個功能是在輸入?yún)?shù)前按此鍵用于進入“修改”狀態；MENU 鍵（以下簡稱為M鍵）用于訪問菜單，依次鍵入M鍵1111進入分組、ENT、▲/+和▼/-、ENT進入到相應分組，MENU窗口地址碼、Ent鍵，即可進入數字對應的菜單窗口。


TDS-100系列流量計采用了窗口化軟件設計，所有輸入?yún)?shù)、儀器設置和顯示測量結果統一細分為多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，見窗口詳解一章說明。
訪問窗口的快捷方法是在任何狀態下，鍵入MENU 1111鍵，ENT，使用按鍵▲/+和▼/- ，ENT 鍵，▼/-鍵，進入對應分組，再鍵入MENU及對應窗口好即可，詳見窗口列表。
窗口顯示分為五組：（1）流量熱量顯示；（2）參數設置與調試；（3）輸出輸入設置；（4）流量修正設置；（5）熱量計量設置
