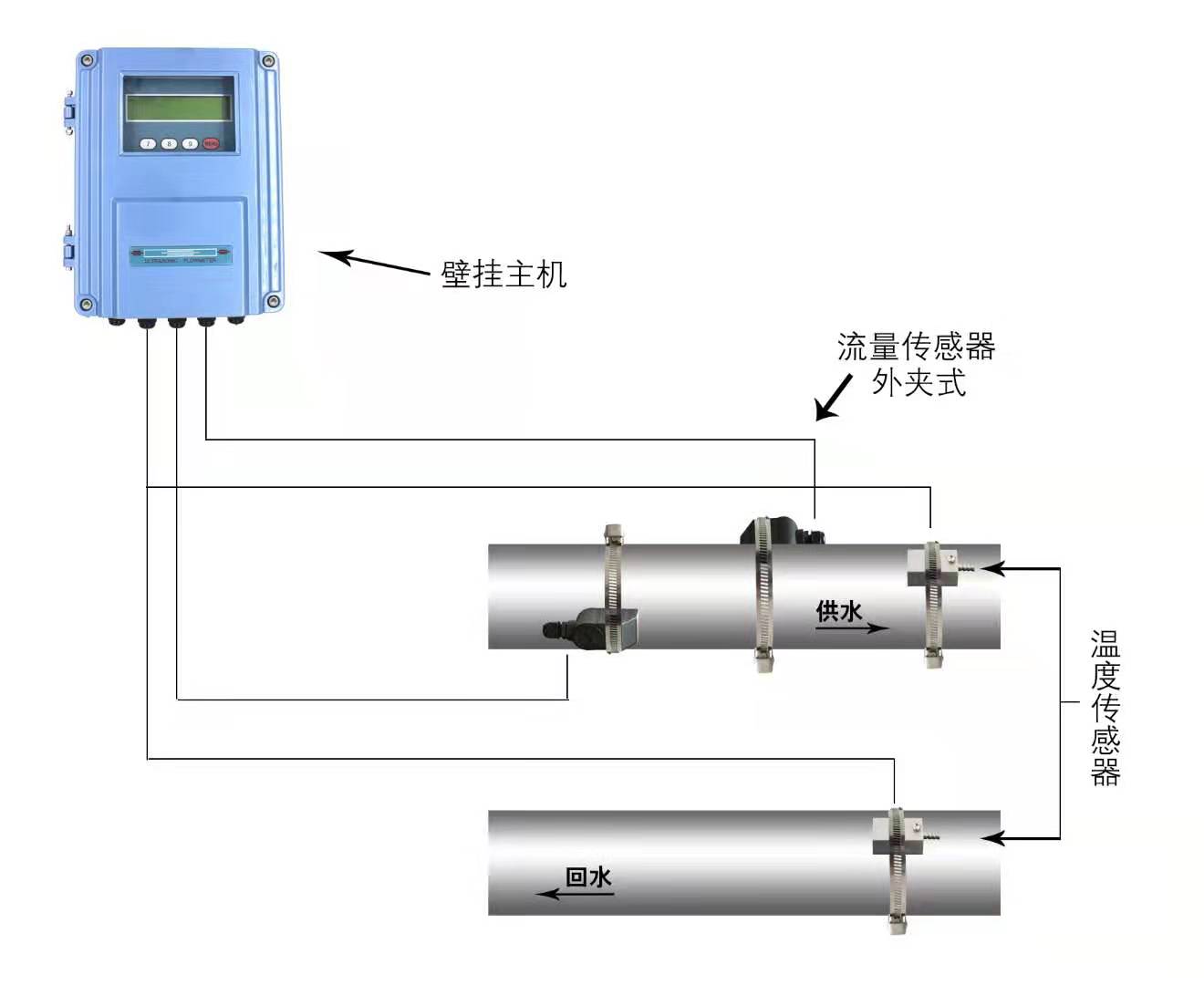

外夾式超聲波流量計熱量表如何安裝呢

發表日期：2020-06-30 08:52

外夾式超聲波流量計常用使用安裝教程
一、確認安裝空間
1、管道到屋頂?shù)木嚯x要保證安裝人員能直立操作
2、墻壁到管道側面的距離至少600MM
3、管道到地面的距離至少300MM

二、安裝方法介紹
1、DN40-DN100建議V法；DN100-DN6000建議Z法；N法和W法是較少使用的方法，適合DN25以下細管道安裝

三、安裝點選擇
安裝原則：測量點液體滿管，無氣泡，雜質含量低于2%（20000PPM），流場平穩
1、保證直管段，傳感器安裝點需要一定的直管段，一般上游距離彎管和閥門大于10D，下游距離彎管和閥門大于 5D（D為直徑），距泵出口處要大于30D。
2、選點避開干擾源，安裝點應充分遠離高壓電和變頻器等干擾源。
3、水平管線的選點，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。
4、豎直管段的選點，不準安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）；選擇充滿流體的材質均勻質密、易于超聲波傳輸出的管段，如垂直管段（流體向上流動）

四、參數設置
1、鍵入

進入11號窗口輸入管外徑后鍵入

鍵；
2、鍵入

進入12號窗口輸入管壁厚度后鍵入

鍵；
3、鍵入

進入14號窗口

或

選擇管材后鍵入

鍵；
4、鍵入

進入20號窗口

或

選擇流體類型后鍵入

鍵；
5、鍵入

進入23號窗口

或

選擇傳感器類型后鍵入

鍵；
6、鍵入

進入24號窗口

或

選擇安裝方式后鍵入

鍵；
7、鍵入

進入25號窗口，按安裝距離及所選擇的安裝方式安裝即可；
8、鍵入

進入26號窗口，

或

選擇“1固化參數并總使用”，然后鍵入

鍵 (此操作非常重要，對于長期在線應用場合，設好參數后，使用本功能，把RAM中的參數數據塊固化到FLASH中。)

五、安裝過程
1、確定安裝點，用角磨機將管道外壁打磨漏出原來管道金屬表面
2、傳感器接線，要選用雙芯多股整根線纜不要有接頭、上下游線纜長度要一致；注意UP+-（上游）/DN+-（下游）線序；

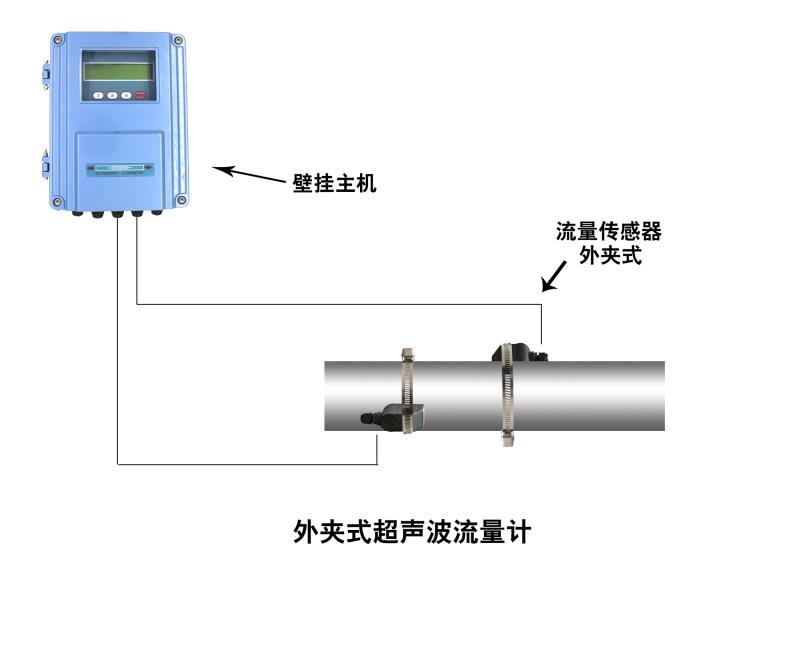

3、固定傳感器，先將其中一只傳感器涂抹耦合劑水平安裝后用夾具固定；另一只傳感器涂抹耦合劑吸附在管壁上（這只傳感器的位置是根據25號窗口給出的安裝距離和先前固定那只傳

感器的位置所確定的、安裝距離是指兩只傳感器間的距離；兩只傳感器接線盒的方向應是相反的如下圖）、此時進入90/91號窗口觀察上下游信號強度、Q值和傳輸時間比。

4、微調傳感器，由于現場施工時一次性準確安裝的概率很小、這一步是很關鍵的。
（1）觀察90號窗口上下游信號和Q值，上下游信號和Q值正常情況可以達到80上下、且上下游信號差距在1以內，如果信號很低，將吸附在管壁的那只傳感器輕輕向管道垂直方向向上或向下輕輕挪動觀察上下游信號和Q值走向，調到信號峰值即可
（2）觀察91號窗口傳輸時間比，信號傳輸時間比應在100±3%以內，如果此值小于100%則說明安裝距離過近，需要將吸附在管壁那只傳感器向遠離方向輕輕挪動直到傳輸時間比滿足100±3%；如傳出時間比大于100±3%，說明安裝距離過遠、向近處挪動即可；
（3）90和91窗口的值是互相影響的不要盲目的調整其中一個、需要相輔相成；信號和傳輸時間比調整到流量計正常工作范圍時用夾具固定好傳感器，此時傳感器位置可能還會出現挪位，觀察信號用螺絲刀、扳手等工具輕輕敲打傳感器調整好即可。
進入01窗口查看流量信息，會顯示字母R表示流量計正常運行；最后將傳感器接線盒灌滿耦合劑，使傳感器防護等級達到IP68級別。
六、常用輸出設置
1、模擬輸出設置；常用4-20mA輸出模式；鍵入55窗口選擇0選項4-20mA輸出模式對應的是流量值，鍵入56號窗口4mA值對應0m³/h，鍵入57窗口設置20mA對應流量，這個值出廠默認是10000m³/h，建議設置為實際最大流量的1.3倍、保證精確度。
2、通訊設置；鍵入46窗口設置流量計網絡地址碼、鍵入62窗口串行口參數、鍵入63窗口選擇通訊協議。（寄存器地址請聯系廠家人員）
以上步驟設置完成后需要進入26號窗口保存固化參數。
