設置零點提高測量精度

在測量為“0”時，各種測量儀器都會產生一個“零點”，即顯示的測量值不等于“0”，該值就稱為“零點”。對任何測量儀器來講，其存在的零點越小越好。反之如果一臺儀器零點太大，則說明其內在質量差。
如果零點不為“0”，就會產生測量誤差。并且所測量的物理量越小，零點引起的誤差越大。只有當零點同被測物理量相比小到一定程度時，才能忽略零點引起的誤差。
對超聲波流量計來講，當流量較小時，零點引起的誤差就不能忽略。需要進行零點設置，以提高小流量測量精度。
確認流量計處于正常工作狀態，且流體處于靜止狀態超過1分鐘，進入流量修正分組，使用M402流量計切換至“自動計算中…”狀態，此時第一聲道開始自動零點計算，當?shù)谝宦暤狼袚Q完成時，使用M402界面顯示“已切除”；使用相同的方法對第二聲道進行零點切除，第二聲道切除界面為M403。

3.7 修改儀表系數（標尺因子）進行標定校正

儀表系數是指“真值”和“示值”之比，例如當被測物理量為2.00時，儀器顯示1.98,則其儀表系數為2/1.98。可見儀表的系數最好恒為1。但當儀表成批生產時，難以做到每臺儀表的系數都為“1”。其差異或不一致的程度就稱為儀表的“一致性”。質量高的產品其一致性必定好。
出廠時儀表系數全為“1”，因為在設計上，做到了使其儀表系數只決定于晶體振蕩器的頻率和探頭兩個因素，而與其他電路參數無關，所以出廠時其儀表系數全為“1”。
但由于使用時，還會存在管道等方面的因素差異，所以還會產生“儀表系數”，設置此參數用于修正不同管道引起的誤差。
進入流量修正分組，使用M404可以輸入儀表系數。
儀表系數必須根據實際標定結果輸入。

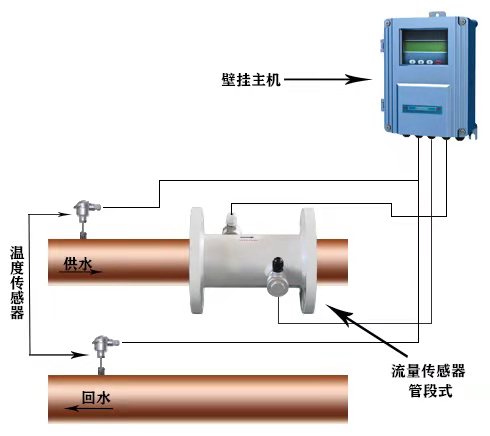

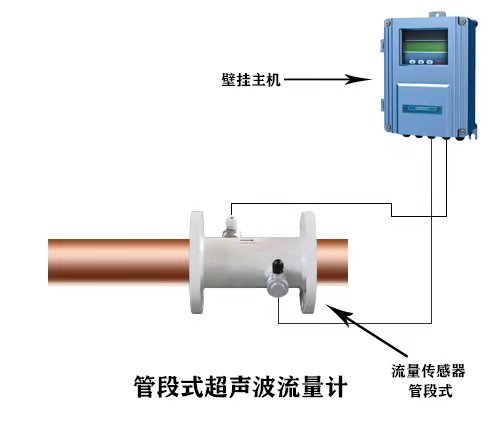

3.8 管段式超聲波流量計熱量表怎樣使用4~20mA電流環輸出

TDS-100系列流量計的電流環輸出精度優于0.1%， 4mA對應的流量值為0m3/h，20mA對應的值，進入輸入輸出分組，使用M303調整；比如M303設置為80m3/h，則輸出4~20mA所對應的流量計為0~80m3/h，
進入輸入輸出分組，使用M304調整用于查看當前電流環輸出電流值，此值隨流量的變化而變化。

3.9 怎樣輸出累積脈沖

超聲波流量計每流過一個單位流量，可以產生一個累積脈沖輸出到外部計數設備，進入輸入輸出分組，單位流量通過M304設置，其單位流量范圍為0.001m3~20.000m3中的任意值；OCT脈沖寬度使用M305設置，其范圍為1ms~1000ms。
注意：累積脈沖大小要選擇合適，如果過大，輸出周期太長，建議使用速率1~60脈沖/分鐘。
TDS-100超聲波流量計OCT累計脈沖使用源輸出，其連接示意如下，要求外接電源電壓低于30v，電流小于10mA.

3.10 管段式超聲波流量計熱量表怎樣修改日期時間

日期時間一般情況下無需修改。因為采用了RAMTRON生產的萬年歷時鐘芯片，可靠性很高。萬一需要修改時，請聯系廠家。

3.11 怎樣使用RS232/RS485串行口

TDS-100系列型超聲波流量計使用標準的Modbus RTU通信協議，其設備地址為1~254之間軟件可以設置，其波特率可在1200~57600之間選擇，低功耗型流量計最高支持9600。
進入輸入輸出分組，窗口M300用于設置本機通信地址，M301用于設置通信波特率等參數，M302用于設置通訊協議。

4 主要命令窗口列表

流量顯示

100

顯示凈累積量/瞬時流量

輸入輸出

300

設置設備地址
