手持式超聲波流量計配套哪種傳感器

發表日期：2020-09-15 09:04

大連海峰偉業TDS-100H手持式超聲波流量計標配是中型傳感器
歡迎您選擇使用性能更優異、功能更多、采用了專利技術制造的TDS-100系列超聲波流量計。
第八版中英文顯示TDS-100H型手持式超聲波流量計是在同系列、目前仍是主線產品的第七版超聲波流量計的基礎上開。其最大的改進是采用了電池供電和發射電路的提高，繼而我們將開發更先進的、更可靠的新一代的超聲波流量計，后續的版本的流量計也將采用這些先進的電路。
TDS-100型系列超聲波量計大量的選用了世界著名的半導體生產廠商諸如： Philips, Maxim, Ti, Winbond, and Xilinx. 硬件設計簡單、軟件功能強大和界面的友好。它采用了低電壓多脈沖平衡發射接受的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
優化的智能信號自適應處理，用戶無需任何電路調整.
另外其顯著的特征是有內置可充電的Ni-H電池，充滿電可連續工作12小時。
先進的電路設計、最新器件的選用、優秀的硬件設計加上中文用戶界面友好的軟件設計，使新版的TDS-100系列超聲波流量計成為國內目前最先進、銷量最大的第一名牌產品，很快將進入國際市場贏得認可。

§1.2 特點

* 0.5%線性度    *   0.2%重復性
* 中英文雙語窗口化操作     *   4路流量累積器
*   低電壓多脈沖平衡超聲波發射和接受專利
*   內置數據累積器          *   內置數據記錄儀
*   0.5秒的累積周期        *   良好的抗干擾性
*   100 皮秒的時差測量分辨率

§1.3工作原理

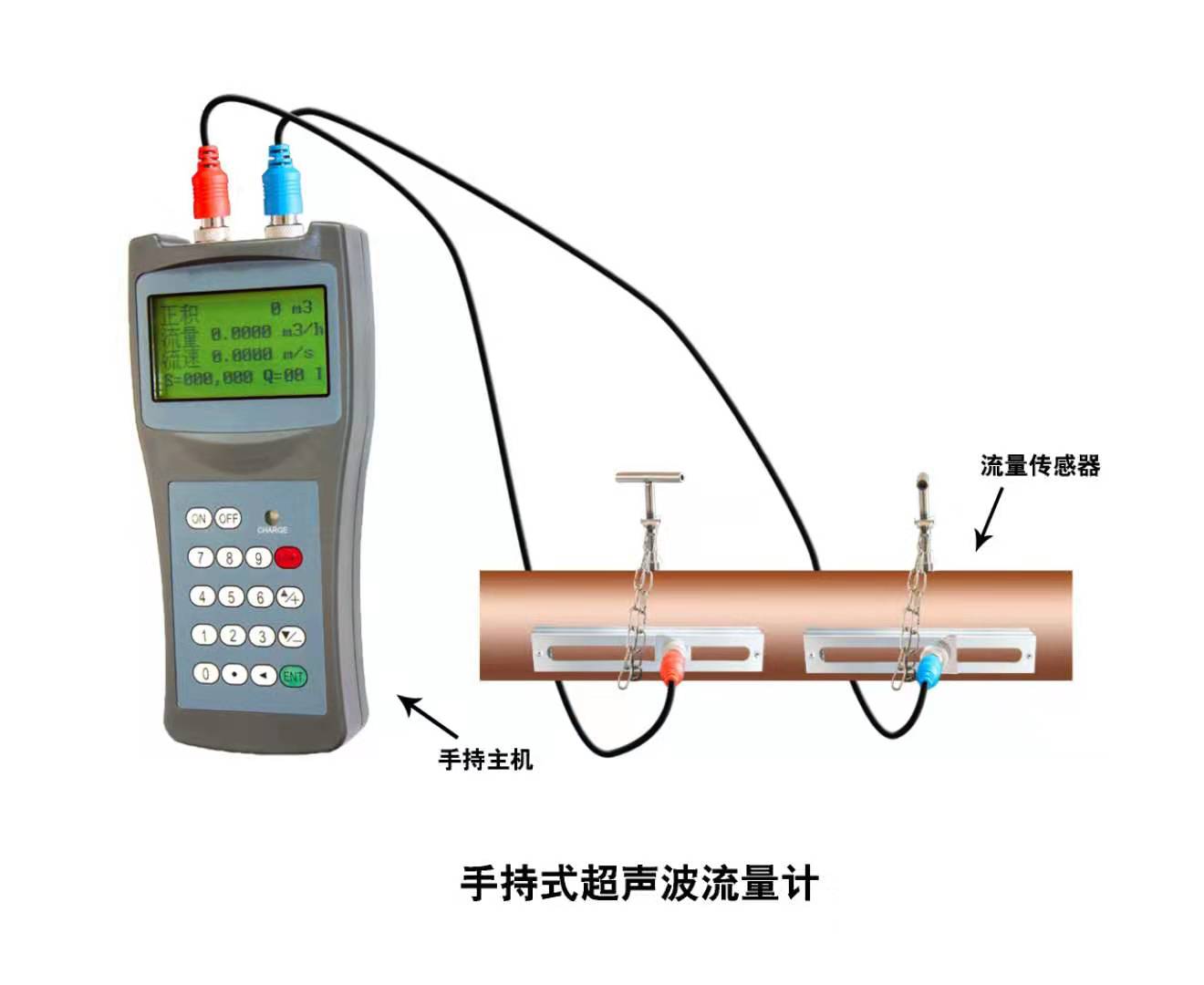

TDS-100H型手持式超聲波流量計是用來測量封閉管路液體流量，它的傳感器是采用非接觸、附著式的，這樣就使安裝簡單易于操作。
TDS-100H型手持式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法，或者采用聲波直接穿過被測管路的相對安裝的Z法。使用者可基于被測管路和流體的特點來選擇采用何種方法。流量計控制兩個傳感器輪流接收和發射超聲波并測量器其間的傳播時間，計算時間差值，得到的時差與流體的流速由直接的關系，如下表述：

其中
θ 是聲束于液體流動 方向的夾角
M 是聲束在液體中的直線傳播次數
D 是管道內徑
Tup是聲束在正方向上的傳播時間
Tdown 是聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
