大連海峰插入式超聲波流量計安裝調試

發表日期：2020-07-01 08:36

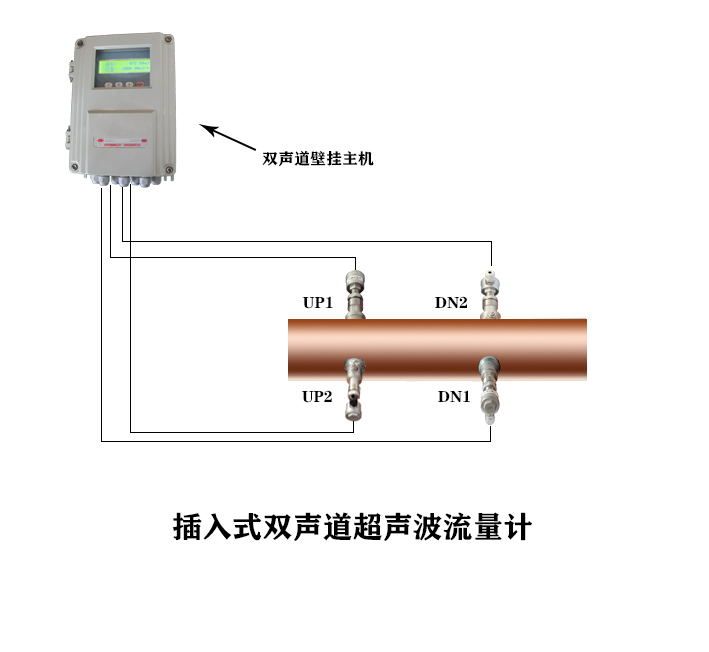

插入式超聲波流量計是由固定式主機和插
入式傳感器組成，插入式傳感器解決了外縛式
傳感器長時間工作信號衰減和管道內表面結垢
而接收不到信號的問題，不停產安裝，可適用
于鋼管、鑄鐵、玻璃鋼、PVC和水泥管等各種
管道。
插入式傳感器是集外縛式傳感器與標準管
段式傳感器二者優點于一身的產品，其特點為：
1、解決了由于管道內壁結垢或腐蝕嚴重
時，使用外縛式傳感器信號弱、測量不正常的難題，也可以在水泥管路上安裝；
2、使用的專用開孔工具可以使傳感器在帶壓不停產的情況下安裝，無壓力損失，保證生產正常穩定運行，日后維護也無需停水；
3、該傳感器的超聲波發射晶體與被測量液體直接接觸，提高了測量精度和機器的運行穩定性；
4、相對電磁流量計，在大口徑上使用既經濟又可靠準確。
插入式傳感器被成功的應用于現場使用已有8年的時間，相關技術成熟可靠，信號收發穩定可靠，具有耐高溫、使用壽命長、體積小、安裝便捷、免維護、帶壓不停產安裝等特點，材質上采用國內最先進優良的316L鋼材質設計，模具制造，防水防腐，最高溫度可達160℃，插入式傳感器分為直插式和斜插式。

插入傳感器的安裝
1、安裝場地要求：
安裝插入式傳感器需要較大的空間，在儀表井中管壁到墻壁之間的距離至少
540mm以上。即寬度W >（D+540×2）mm水泥管路W >（D+700×2）mm（如圖1）。
2、安裝直管段要求：
安裝超聲波流量計需要一定的直管段，一般上游大于10D，下游大于 5D（D為直徑），距泵出口或閥門處要大于30D。（圖3）

3、專用安裝工具
安裝插入式傳感器需要專用開孔定位工具、功率400w以上手電鉆（最好是可調速的）及大扳手等。
輸入?yún)?shù)
主機初始設置子菜單中
M23 菜單中需選擇第5項，即 “5、插入B型探頭”
M24 菜單中選擇第1項，即“1、Z 法安裝”
M25菜單中所示內容即為安裝距離，這個距離是指兩個插入式傳感器的中心沿管軸方向上的距離。（如圖2）
安裝步驟：
① 定位
將管道參數輸入主機，計算出安裝距離（由于采用插入式傳感器，建議均使用直接測量方式，即Z安裝方式）定出兩個傳感器的位置，安裝距離為兩個傳感器的中心距。
注意：兩個傳感器一定要保證在同一軸面上。
制作定位紙（建議選用牛皮紙或百頁窗布帶）：取一條長4D（D為管徑），寬200mm（或100mm）的矩形紙帶，在距邊緣約100mm處劃一條線；（如圖4）
將定位紙纏繞在已表面清理干凈的管道上，注意要把紙兩邊互相重合對齊，才能使所劃的線與管道軸線相平行；（如圖5）
所劃直線與定位紙一邊緣相交點為A；（如圖7）
從A點開始，沿著定位紙邊邊緣量出管道1/2周長，該點為C，在C點劃一條與定位紙邊緣垂直的直線；（如圖8）

去掉定位紙，從點C開始，在所劃直線上量出安裝距離L，從而決定出B點。這樣A、B兩點為安裝位置；例如L=280mm（如圖9）

將球閥底座分別焊接在A和B兩點上。
注意球閥座中心點一定要分別與A和B兩點重合。
