大連海峰超聲波流量計選型注意事項

發表日期：2020-09-23 09:32

1. 介質名稱，介質的特性（包括粘度、腐蝕性等）；
　　2.流量范圍，包括正常流量、最大流量、最小流量；
　　3、工作壓力有多大，最大、最小工作壓力，如果有負壓形成要特別注意
　　4、工作溫度
　　5、安裝地點
　　6、供電方式
　　7、工藝管道
　　8、與中控室之間的通訊方式
　　9.是否要帶485通訊等特殊要求

典型用途

TDS-100型超聲波流量計已成功的應用于各行業的計量工作。測量范圍20-6000mm（0.5-20英寸），各種流體：水、純水、污水
海水、化工流體、河水、燃料油等等。原因是這種儀表采用了非接觸的測量方式，沒有活動機械部件，不受系統的壓力和惡劣環境的影響。標準傳感器的上限溫度是110ºC ，超過此溫度請與廠家或供應商聯系。

§1.6 數據的完整性和內置時鐘

所有使用者輸入的數據都被保存在內置的無壓閃速存儲器中，即使在機器掉電和電源關閉的狀態下，設置密碼可以防止參數被偷改和累積器的復位。
內置的時鐘是對流量累積數據計算所必備的。只要電池的電壓大于1.5V它就可以一直工作下去，如果電池?fù)p壞時鐘將不再工作并且丟失正確的時間值，使用者必須再電池修復后重新輸入正確的時間值。輸入了錯誤的時間值不但會影響到數據累積器，而且還有其他功能。

§1.7 產品的識別

每一款的TDS-100型系列超聲波流量計都配備了產品識別，其軟件中都具有唯一的、不可更改的ESN電子序列號。使用者若需廠家進行產品維護、維修時務必提供位于流量計的61號窗口中的數據。

§1.8 參數、規格

線性度	0.5%
重復 性	0.2%
準 確度	示值的±1%，流速 >0.2 m/s
響應時間	0-999 秒, 使用者任選。
流速范圍	±32 m/s
管段尺寸	20mm-6000mm
測量單位	米, 英尺, 立方米, 升, 立方英尺, 美國加侖, 英國加侖, 油桶, 美國液體桶, 英國液體桶, 美國兆加侖，使用者指定單位。
累積器	7位正、負、凈累積器
液體種類	各種液體
安全性	設置值的鎖定，更改數據需解鎖。
顯示	4x8 中文或 4x16 英文
通訊接口	RS-232C, 波特率75- 57600, 同時兼容富士的超聲波流量計，也可應用戶的要求兼容其它產品。
傳感器	標準M1型，另有其它3種可供選擇。
傳感器電纜	標準為5米x2，也可加長為10米x2。
電源	3 節AAA 內置Ni-H電池，每次充滿電可持續工作12小時，100V-240VAC的適配器
數據記錄	內置數據記錄儀可記錄2000行數據。
手動累積器	7位，按鍵即可開始用于校準。
外殼材料	阻燃ABS
外形尺寸	100x66x20mm
主機重量	516g (1.2 lbs) 包括電池

2.開始測量

§2.1 內置電池

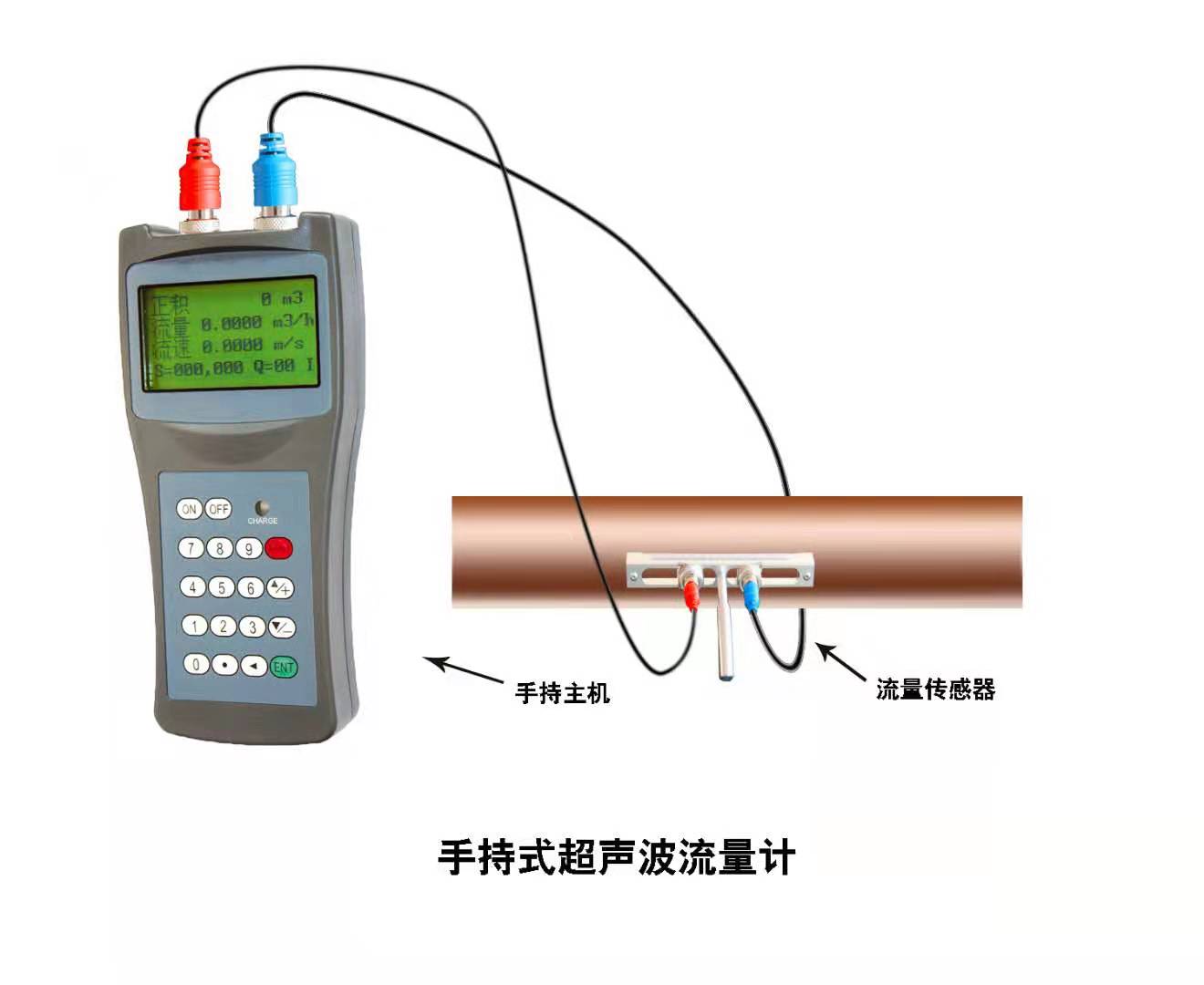

TDS-100H手持式超聲波流量計內置的Ni-H電池在充滿電的情況下，可以連續工作超過10個小時，外部的供電則需要充電器。
電池充電電路采用了固定電流和固定的電壓。這種方式的特點是開始的快速充電、在電池將要被充滿時的緩慢充電方式。當綠燈點亮?xí)r表示以充到電池容量的95% ，但紅燈關閉時，電池以充到98%。
由于電池接近充飽和時，充電電流變得越來越小，所以就不會產生過充的問題。就是說充電過程可能持續很長，當全天候測量時充電器可以一直插著。
當電池充滿電時，兩端電壓可達到4.25V ，這個電壓值可以在M07號窗口看到。當電池電量將被耗盡時，電池兩端電壓會低于3V，使用者可以從該窗口粗略地看到流量計生于工作時間。
電池剩余電壓工作計時器只是根據電池兩端的電壓進行計算的，特別注意是在電池電壓在3.70 -3.90V時，剩余工作時間只是粗略數，僅供參考和提醒作用。

§2.2 通電

按 on 鍵打開流量計的電源，按 off 鍵關閉流量計的電源。
當流量計接通電源后，首先運行自我診斷程序，對軟硬件進行檢測，如存在故障，則顯示相應的錯誤信息。
通常不會有錯誤的信息顯示，流量計會直接進入常用的01號窗口（縮寫為M01），顯示流速、瞬時流量、正向累積流量值和信號強度、信號良度，流量計將以上次斷電前輸入的管道參數或者初次的設置參數為基礎進行工作。
流量計的測量工作程序總是在使用界面的后臺進行的，就是說流量測量不會因為使用者要進行窗口瀏覽而停止，只有使用者進行新的管路測量改變參數時，流量計就會按照新的參數工作。
當新的參數被輸入時或打開電源時流量計會進行信號調整放大器增益。通過這一步流量計就會找到最佳收波工作狀態。使用者會在LCD顯示器的右下角看到有數字1、2、3的過程提示。
當使用者調整已安裝好的傳感器時，流量計就會自動進行信號調整。
所有輸入的參數都會記錄在NVRAM 中100年，直到它們被更改。
該流量計不管顯示在哪一個窗口上，都會繼續進行流量測量和累積。
