超聲波流量計怎樣連接壓力信號和液位信號（模擬輸入）

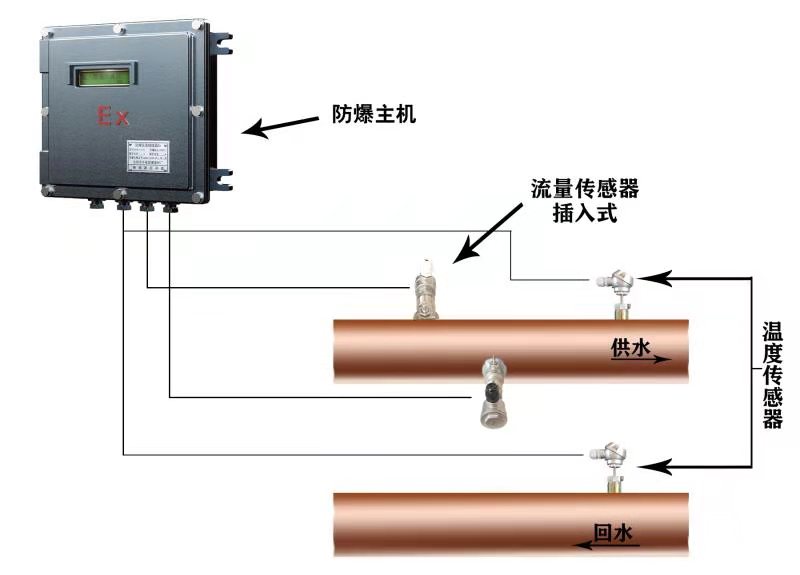

溫度、壓力等信號是從AI3,AI4,AI5輸入的，其量程范圍分別在窗口M64、M65、M66中輸入定義。這些窗口中的前一個數字對應4mA電流輸入時的模擬信號量值，后一個數字對應20mA電流輸入時的模擬信號量值。
例如已知壓力變送器輸出4mA電流時，表示壓力為0公斤、輸出20mA電流時表示壓力為10公斤，該變送器連接在AI3上，則需要在窗口M64中輸入0，10。在窗口M07中可以查看顯示AI3的當前電流值和壓力值。
如果發現變送器實際輸出的電流數和窗口所顯示的電流數不一致，需要對相應模擬輸入回路進行重新校準，具體方法參見下一節。
超聲波流量計模擬輸入的校準

一般情況下，除非使用者發現窗口M07所顯示的電流值與實際加在模擬輸入上的電流值不一樣，否則不要進行此項操作。對模擬輸入進行校準前必須先展開硬件調試窗口，展開的方法是：
鍵入                              ，輸入密碼“4213068” 再鍵入        ，展開調試菜單。展開只在本次通電時間段內有效，斷電后自動關閉。
校準的方法是在AI3和GND的輸入端接入標準4mA電流信號后，穩定10秒鐘以上，鍵入                               這時屏幕顯示如圖所示 (下行的0.58字樣是上次校準產生的結果) ，再鍵入         出現校準進程指示，如果顯示“?”表示連接有問題，顯示“>”則表示良好。校準有問題顯示“準備好后按          鍵 ”字樣要求重新校準。校準無問題結束后顯示校準結果，數字應該在-255~+255之間。
展開窗口                       用于對AI3的20mA輸入進行校準，
校準的方法是在AI1的輸入端接入標準20mA電流信號，其他同
AI1的4mA校準。
展開窗口                       ，                      用于對AI4電流信號校準，其他同AI3校準。
展開窗口                       ，                      用于對AI5電流信號校準，其他同AI3校準。
校準結果暫時存放在機內帶掉電保護的RAM中。需要使用M26菜單的“1”選項可以儲存在內部FLASH中，達到永久記憶的目的。如此操作后即使備用電池移去也不會丟失校準結果。
