超聲波流量計的安裝要求有哪些？請了解。

發表日期：2020-10-28 09:37

超聲波流量計是基于速度差法原理的流量檢測儀表，在許多行業有一定的應用。超聲波流量計的安裝要求是什么？如果安裝錯誤，不僅會損壞超聲波流量計，還會引起一定的故障。

超聲波流量計安裝要求

1。超聲波流量計安裝要求

（1）詳細了解現場情況

超聲波流量計安裝前，應了解現場情況，包括：

1。傳感器與主機之間的距離。管材、管壁厚度、管徑；

3。管道壽命。流體類型，是否有雜質、氣泡及管道是否充滿；

5。流體溫度；6。安裝現場是否有干擾源（如變頻、強磁場等）；（7）主機四季溫度；（8）所用電源電壓是否穩定；（9）是否需要遠動信號和類型；

（2）安裝位置的選擇

（2）安裝管段的選擇對測試精度有很大影響。所選管段應避免干擾和渦流，這些干擾和渦流對測量精度有很大影響。在選擇管段時，一般應滿足以下條件：

（1）避免在水泵、大功率無線電臺、變頻等場所安裝機器，即強磁場和振動干擾；

2。選擇管材均勻、密實，便于超聲波傳播的管段。為了有足夠的直管段，安裝點的上游直管段必須大于10d（注：D=直徑），下游管段應大于5D；

4。安裝點上游距水泵30d；

5。管道應充滿液體。管道周圍應有足夠的空間，方便現場人員操作。地下管線需要建一口試驗井。試驗井如下：

（3）確定探頭安裝方式

超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。

但是，當D<；200 mm和現場條件是以下條件之一時，也可以使用Z法進行安裝：

1。當被測流體濁度較高時，V法無法接收到信號或信號很弱。管道內壁內襯時；

3。當管道使用壽命過長，內壁結垢嚴重時；

對于條件較好的管道，即使D略大于200mm，也可采用V法提高測量精度。

（4）求出安裝距離，確定探頭位置

（1）將管道參數輸入儀表，選擇探頭安裝方式，得到安裝距離；

（2）在水平管道上，一般應選擇管道中部，避開頂部和底部（頂部可能含有氣泡和底部可能有沉淀）；

3、V法安裝：先確定一個點，根據安裝距離在水平位置測量另一個點。

z法安裝：先確定一點，根據安裝距離在水平位置測量另一點，然后在管道另一側測量該點的對稱點。

（五）管道表面處理

探頭位置確定后，用角磨機、銼刀、砂紙等工具，在兩個安裝點±100mm范圍內，將管子打磨成光亮、光滑、無腐蝕坑。

要求：光澤均勻，無起伏，手柄光滑圓潤。特別要注意的是，研磨點的弧度應與原管道的弧度相同。禁止將安裝點打磨成平整的表面，并用酒精或汽油擦拭此范圍，以利于探頭的粘接。

連接導線后，在探頭內部填充硅膠，放置半小時。然后用硅膠和夾具將探頭固定在拋光管上（注意探頭的方向，引線端朝外）。然后觀察儀器的信號強度和傳輸時間比。如發現信號不好，可微調整個探頭位置，直至儀表信號達到規定范圍

（信號強度：一般應大于6.5，個別可根據現場具體情況確定。)

（傳輸時間比：在100±3范圍內，該值必須穩定。)

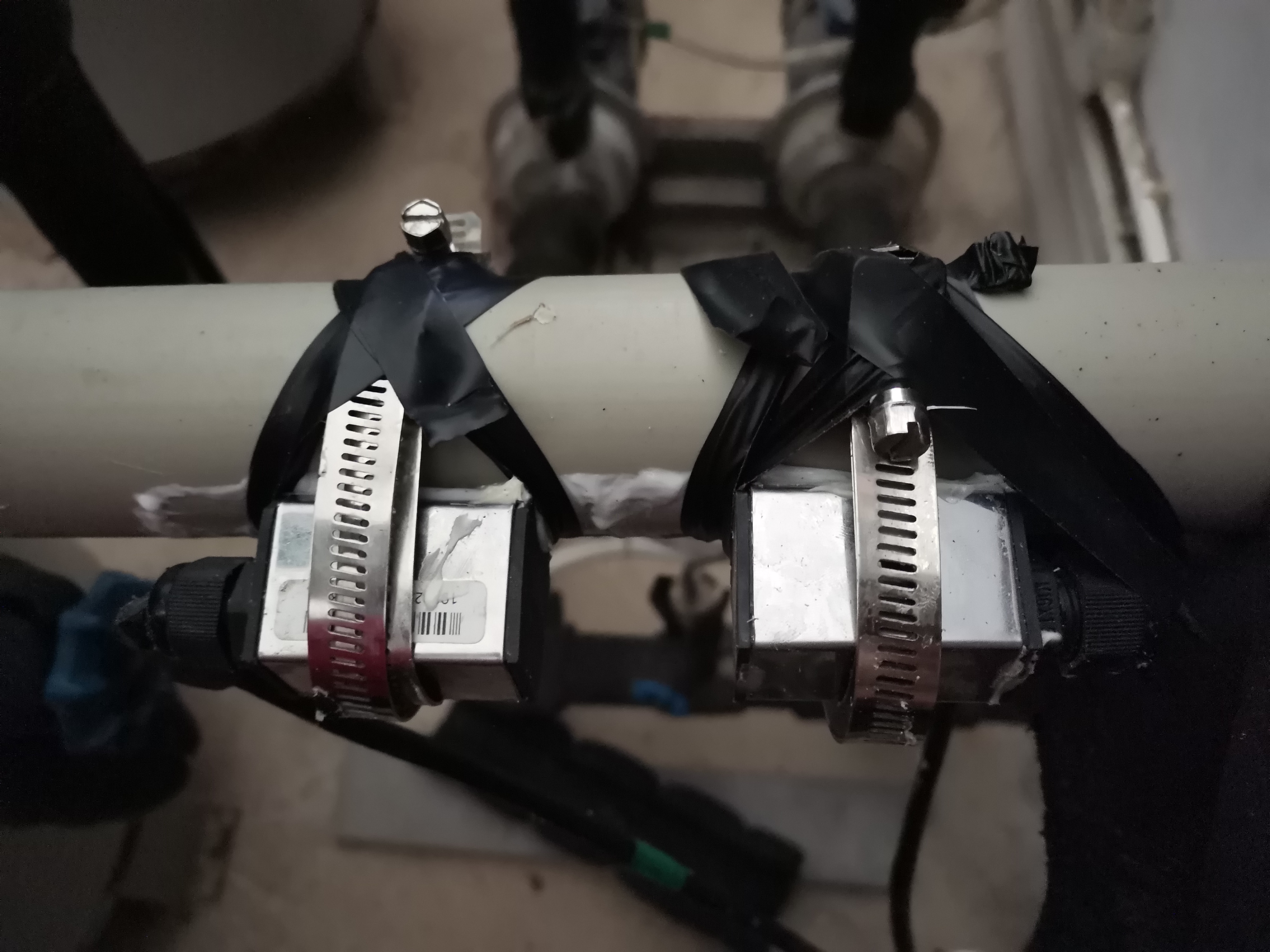

（8）固定探頭

待儀表信號調整后，用夾具固定探頭。注意不要使鋼絲繩傾斜，以免拉動探頭和移動探頭。然后用硅膠密封探針和管道周圍區域。這種膠水大約需要一天的時間才能凝固，而且在干燥之前探針必須是防水的。
