超聲波流量計是怎么工作的？受哪些因素影響？

發表日期：2020-10-29 10:05

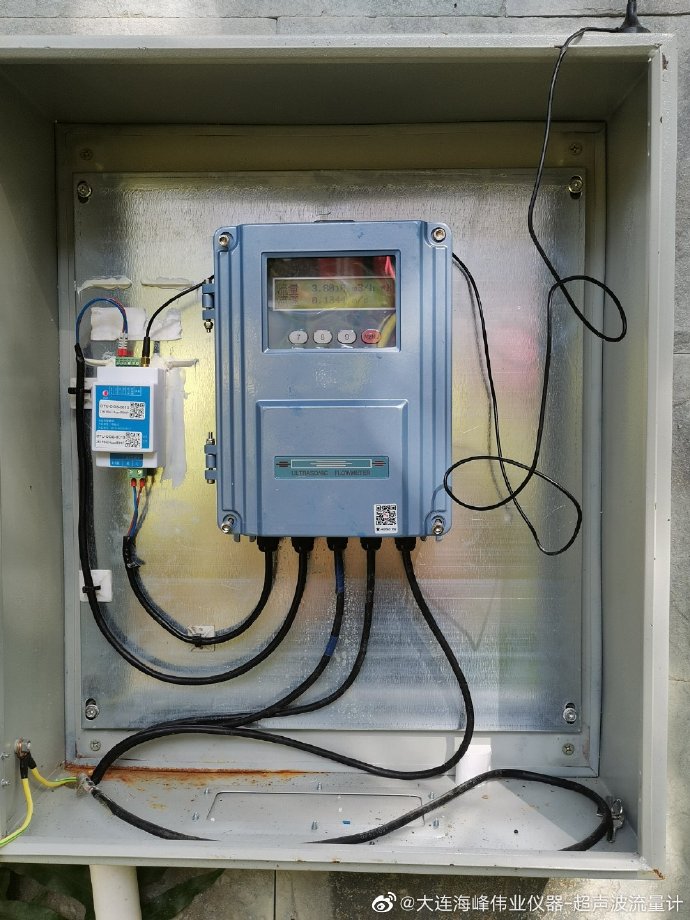

超聲波流量計是近年來隨著集成電路技術的飛速發展而應用的一種流量測量儀。適用于流體和大管徑的測量，不容易接觸和觀察。根據信號檢測原理，超聲波流量計可分為傳播速度差法(包括直接時差法、時差法、相位差法、頻差法)、波束偏移法、多普勒法、相關法、空間濾波法和噪聲法。其中，頻差法和時差法克服了聲速隨流體溫度變化引起的誤差，精度高，因此得到了廣泛的應用。

超聲波流量計時差法原理

顯示了用時差法制作超聲波流量計的原理圖。在圖1中，有兩個換能器--下游換能器和逆流換能器，它們安裝在流體管道兩側相距較遠的位置。超聲行走的路徑長度為L，超聲波傳播方向與流體流動方向的夾角為θ。由于流體流動的原因，超聲波沿流動L長度傳播的時間比逆流傳播的時間短，且時差與流速呈線性關系。通過觀察超聲波在介質中的逆流傳播和下行傳播的時間差，間接測量流體的流速，然后用流速來計算流速。

超聲波流量計的影響因素分析

影響超聲波流量計現場檢測精度的常見因素概括如下：

(1)流量計本身的測量精度

(2)管道因素(直管段長度、管徑、輸入壁厚、襯里、管材等)的影響。

(3)噪聲的影響(測量的介質是否充滿了管，以及附近是否有干擾源)。
