超聲波流量計安裝對測量精度的影響

發表日期：2020-11-04 09:16

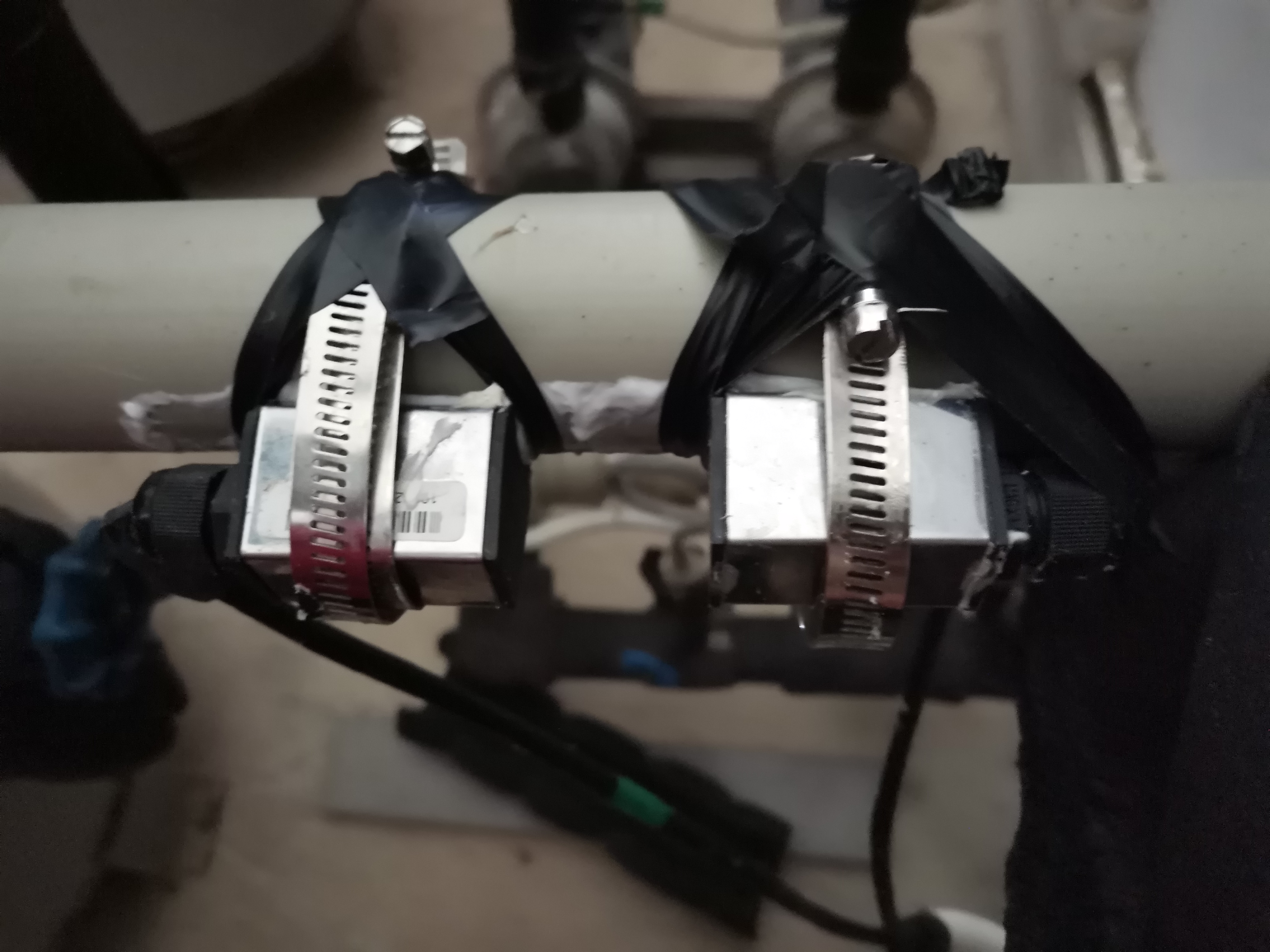

1.探頭安裝方式和定位。有兩種探頭安裝方法：V法和Z法，經驗表明，V法的測量精度高于Z法，而不影響信號接收，由于V探頭的安裝容易準確，測量誤差主要來自流型和管道參數，而Z法的安裝聲程短，信號強，探頭定位困難，安裝誤差易產生，大口徑管道更加突出。

2.探針間距和徑向位錯。

探頭間距定位誤差導致聲程誤差，直接影響測量精度，嚴重時找不到信號，探頭徑向錯位對測量結果影響不大，但會影響信號強度。安裝過程中，聲波必須通過管道中心，否則由于聲波發射與接收角不一致，信號將嚴重衰減，直至無法測量。

3.安裝環境、耦合器、信號電纜等。

便攜式超聲波流量計采用多脈沖、寬頻帶信號，具有一定的抗電磁干擾能力，但在安裝現場高頻時，特別是在使用變頻干擾源時，不能完全工作。探頭信號電纜太長，不能使信號衰減，一般不應超過200米，且應使用特定阻抗同軸電纜，特殊端不能在中間有接頭。超聲波耦合器盡量使用聲導不容易與氣體混合的粘性物質，如硅酸鈉、瓦斯林等。
