超聲波流量計測量不準確因素分析

發表日期：2020-11-07 09:00

I.未能正確核實或校準超聲波流量計

任何一種流量計在使用前都需要進行驗證或校準，而便攜式超聲波流量計在這一點上尤為重要。眾所周知，便攜式超聲波流量計有三套適合不同管徑范圍的探頭(大、中、小)，每組探頭與主機的組合在某種意義上是一套獨立的流量計。

如果你只在一個小直徑流量標準裝置上使用一個小型探頭來驗證或校準便攜式超聲波流量計，那么如果你用一個大探頭來測量一個大管道的流量，那就等于用一個未經校準或校準的流量計來測量流量，而測量的準確性無法保證，因?yàn)槟壳暗募夹g(shù)水平不能保證探頭的互換性。此外，探頭大小之間的差異是一個不可忽視的變量。

因此，正確的方法應該是根據用戶自己的使用情況，在流量標準裝置上盡可能地對便攜式超聲波流量計進行驗證或校準。至少要確保檢查由流量計配置的每一組探頭。

在檢定機構出具檢定或校準證書時，將實驗口徑和探頭編號記錄在證書上的目的是防止誤解。將便攜式超聲波流量計與其他固定口徑流量計等同起來是錯誤的，這也是一些用戶不能很好地使用便攜式超聲波流量計的原因之一。

該儀器的校正系數將在便攜式超聲波流量計的驗證或校準證書上給出。由于原理、制造等原因，各種流量計在校準時都會給出儀表系數，但其名稱和表示形式不同。便攜式超聲波流量計配有多組探頭，適用于不同口徑，可具有多個儀器校正系數。在使用流量計測量流量時，應確保儀表校正系數的正確使用，不要忘記使用，注意不要混合，在正式測量前，要養成良好的習慣，確定主機上設定的儀表校正系數是否正確。

二、忽視對使用流量計的條件和環境的要求

任何流速流量計對被測管道內流體的流場都有一定的要求，超聲波流量計也不例外，當流量計安裝位置不能保證直管段前后的長度時，由流場不穩定引起的測量誤差不容忽視，許多用戶受到儀器測量井的限制，無法滿足位置測量的安裝要求，測量誤差增大。

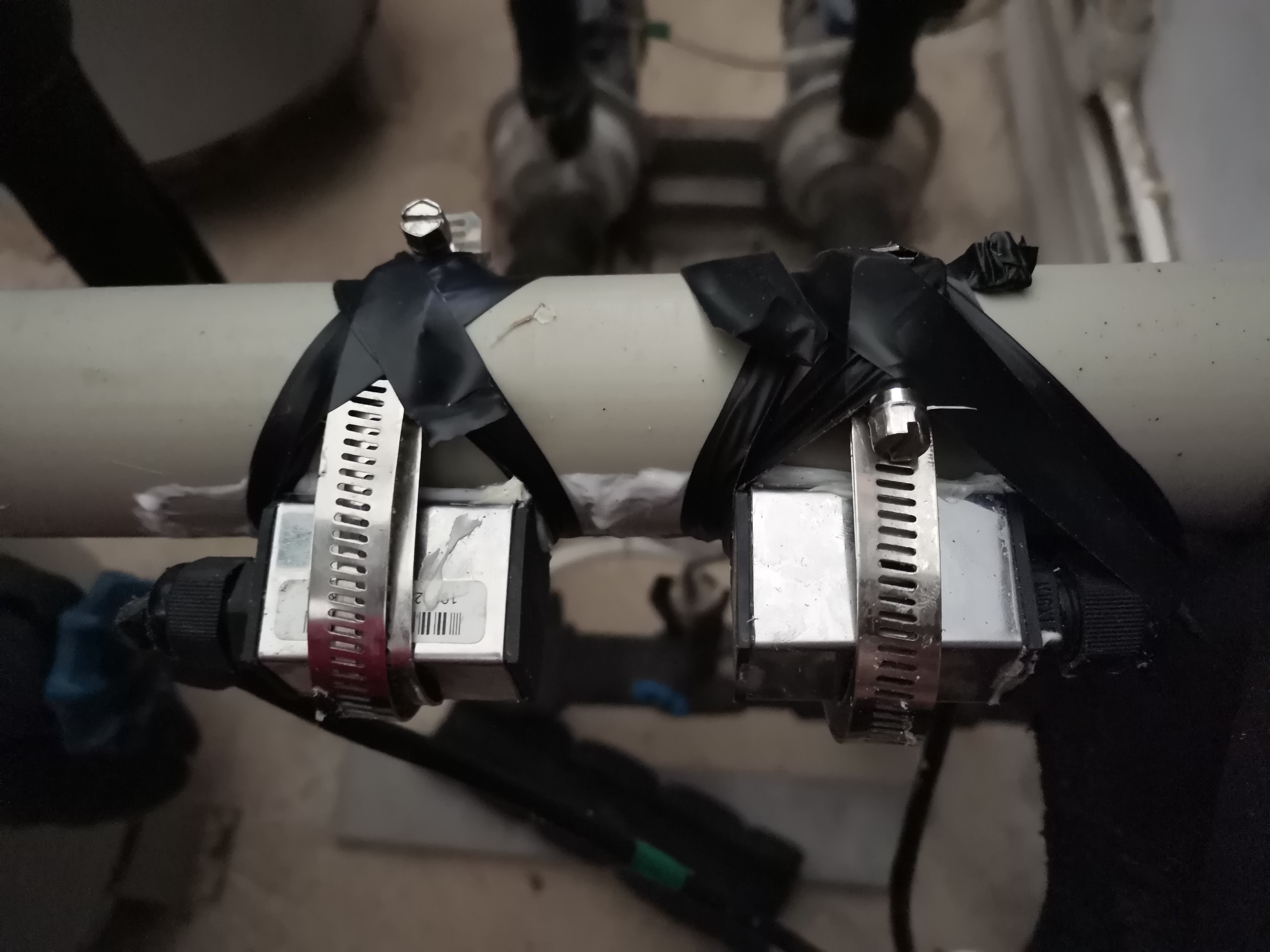

時差超聲波流量計對水中的氣泡特別敏感，流過的氣泡會引起流量計指示值的不穩定。如果累積的氣體與探頭的安裝位置相吻合，流量計將無法工作。因此，安裝超聲波流量計時應避免水泵的出口、管道的最高點和其他容易受到氣體影響的位置，探頭的安裝點也應盡可能避免管道的上端和底部，安裝在與水平直徑成45°的范圍內，但也要注意避免焊縫等管道缺陷。

超聲波流量計的安裝和使用環境應注意避免強烈的電磁干擾和振動。在使用過程中，我們發現在高壓線路下，在主計算機附近使用移動電話或?qū)χv機，在高壓線路下，使用手機或?qū)χv機對測量有或多或少的影響。

3.管道參數不準確測量引起的不準確測量

便攜式超聲波流量計探頭安裝在管道外，直接測量管道內流體的流量，流量是管道流量和流量面積的乘積，管道面積和通道長度由主機手動輸入用戶計算，這些參數的精度直接影響測量結果，也就是說，即使流量計測量流量準確，如果輸入不準確的管道參數，測量結果也是不準確的。

獲得管道參數的最佳方法是采用實際測量方法，采用找出設計圖紙數據的方法，詢問熟悉的人可能會有誤差，因?yàn)閷?shí)際施工情況往往與設計參數不同，管道制造偏差不容忽視，管道壁厚等參數在一段時間內也會發生很大的變化。
