外夾式超聲波流量計的安裝要點

發表日期：2020-11-08 08:18

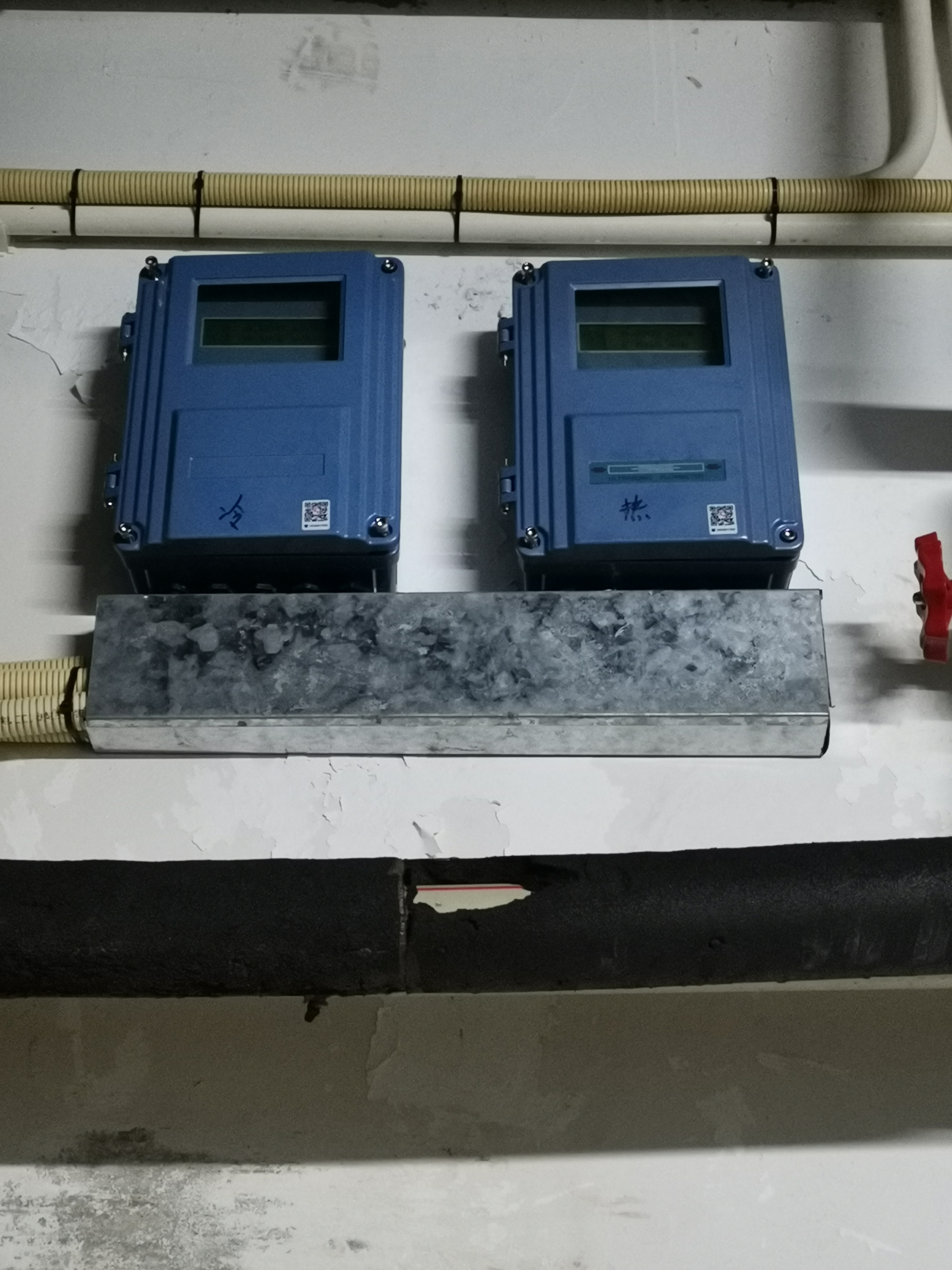

超聲波流量計一般分為三部分：現場傳感器（探頭）、傳輸電纜和顯示主機。傳感器包括外夾式、插入式和法式藍色（即管段式）。顯示主機分為固定式和便攜式。便攜式主機可配置外夾式傳感器，對固定式在線超聲波流量計進行比對（校準），安裝非常簡單。外夾式超聲波流量計傳感器——安裝時，傳感器（探頭）在管道外壁上待安裝位置打磨后，用偶聯劑固定在管道外壁上，然后用專用夾具固定。該方法可以方便地測量管外水流，也適用于便攜式測量。

（1）外夾式超聲波流量計安裝前，應了解現場情況，包括：

1。傳感器與主機之間的距離；

2。管材、壁厚、管徑；

3。管道壽命。流體類型，是否有雜質、氣泡、管道是否滿。流體溫度；（插入式傳感器管壓力）

6。安裝現場是否有干擾源（如變頻、高壓電纜場等）；7。寄主四季的溫度。所用電源電壓是否穩定。是否需要遙控信號和遙控類型；

根據上述現場條件，廠家可根據現場情況進行配置，必要時也可制作特殊型號。

（2）外夾式超聲波流量計安裝位置的選擇

安裝管段的選擇對檢測精度有很大影響。所選管段應避免干擾和渦流，這些干擾和渦流對測量精度有很大影響。一般情況下，管段的選擇應滿足以下條件：

1。避免將機器安裝在水泵、大功率無線電臺、變頻、即強磁場和振動干擾中。選擇均勻、緊湊、便于超聲波傳播的管段。直管段應有足夠長，安裝點上游直管段必須大于10d（注：D=直徑），下游管段應大于5D；

4。安裝點上游距水泵30d。流體應充滿管道。管道周圍應有足夠的空間供現場人員操作
