對超聲波熱量表的操作注意事項有哪些？

發表日期：2020-11-10 09:33

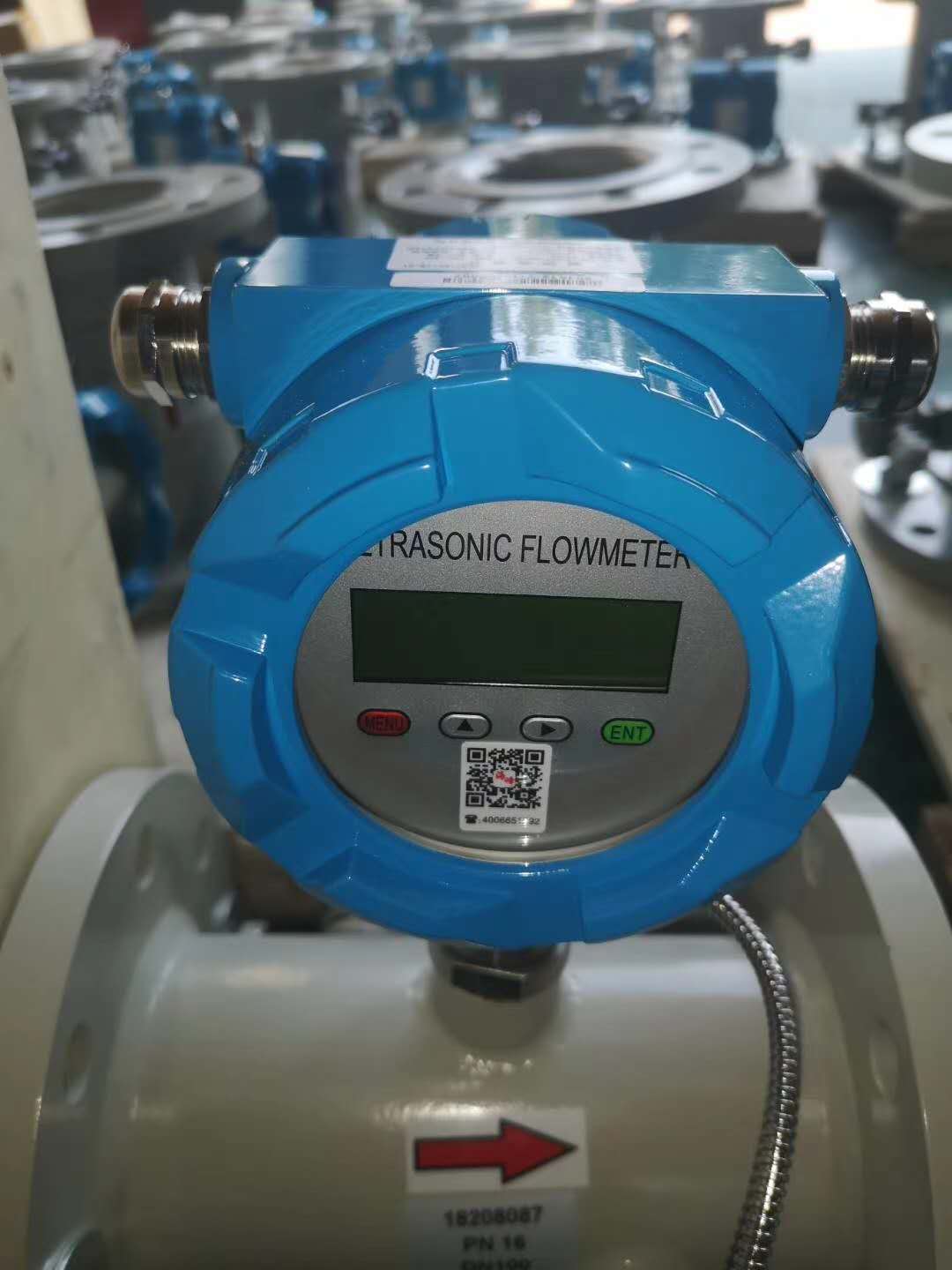

超聲波熱量表的工作原理超聲波熱能表是通過超聲波射線的方法測量管段內流量及熱交換系統吸收或放出熱量的儀表。當超聲波在流體中傳播時，流體的流動將使超聲波信號的傳播速度發生傳播的時間差，時間差的大小與流體的流速成正比，繼而計算出流量。同時將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，通過積算儀采集來自流量和溫度傳感器的信號，最后利用積分公式算出熱交換系統獲得的熱量。

2 超聲波熱量表的優點 ( 1) 測量準確度高。 ( 2) 測量機構無運動性部件，永不磨損。 ( 3) 水平、垂直、傾斜安裝。 ( 4) 壓力損失極小。 ( 5) 測量管與上下游管口徑完全相同，實現水流無阻攔。 3 超聲波熱量表安裝使用注意事項 3. 1 安裝環境的影響安裝時，一般要求流量計上游、下游分別有管徑 10 倍和 5 倍以上的直管段，以確保被測介質的流態滿足儀表精度要求，現場安裝使用時，經常不能找到滿足要求的安裝位置。直管段不足導致不同的測量誤差，下游直管段對準確度影響較小，上游側有三倍以上管徑直管時可基本滿足使用，當上游直管段不夠，如在彎頭、閥門、泵閥之后裝表時，一般表現為正誤差。 3. 2 管段參數輸入的影響超聲波流量計安裝好后，儀表需輸入管徑、管壁厚等參數，在管段固定不變的情況下改變輸入?yún)?shù)，管徑輸入的誤差，測量結果的誤差將擴大 2 倍，管壁厚度輸入誤差與測量誤差成正相關，但對測量結果影響不是很大 3. 3 內襯及管段材質的影響測量管段材質入內襯輸入錯誤時，也會造成探頭安裝距離的計算錯誤，使超聲波入射角產生誤差，降低測量準確度，嚴重時影響信號和設置，從而不能測量。管段內 襯對測量的影響主要源于其造成了實際管徑的變化，內 襯減少了過水截面積，通過流速換算的流理相應偏小，測 量誤差與管段截面積變化成正比，如內襯過厚而設置時 被忽略或與管壁有間隙時則一般發生探測或信號錯誤，因此測量時應據實準確輸入內襯材料及厚度。管段及內 襯村質對測量的影響反映在聲波在各種介質中傳播速度的差異上，如果材質的實際聲速大于設置的聲速，則測量結果偏小，反之則偏大。
