超聲波流量計在使用過程中的幾點注意事項

發表日期：2020-11-10 11:40

超聲波流量計的優點是：（1）測量范圍相同，不受流體理化性質的影響，可以測量任何流體；（2）測量方法多，非接觸式，可用于測量不易接觸和觀察的流體

（3）安裝方便，直接安裝在管道上，無需特殊的流動井，安裝空間過大；

4）測量簡單，指示讀數與被測流體流量成線性函數，便于直接讀數，流量的記錄和積累；（5）測量精度高；（6）可將變頻器與標準工控機相連，更方便地控制流量計，對數據進行讀取、存儲、打印、分析等各種操作。

使用過程中應注意的事項：（1）被測介質中的顆粒不能過大，超聲波的衰減會增大，測量精度會降低；（2）管道內不得產生氣穴。在含有過多氣泡的液體中，超聲波不易通過，所以空氣對超聲波的衰減相當強。一般情況下，探頭應安裝在水上流動的管道上或水平管道的兩側。不宜安裝在管道底部和頂部。頂部容易聚集氣泡，而大型異物通常沿底部流動。

（3）探頭前后有一定的直管段。流量計受流速分布的影響很大，因此探頭的安裝位置應盡量遠離泵、閥等流體紊亂處。流量計前后必須設置必要的直管段。直管段上游側需大于10d（D為管徑），下游側約5D，距水泵50D，距流量控制閥大于30d。

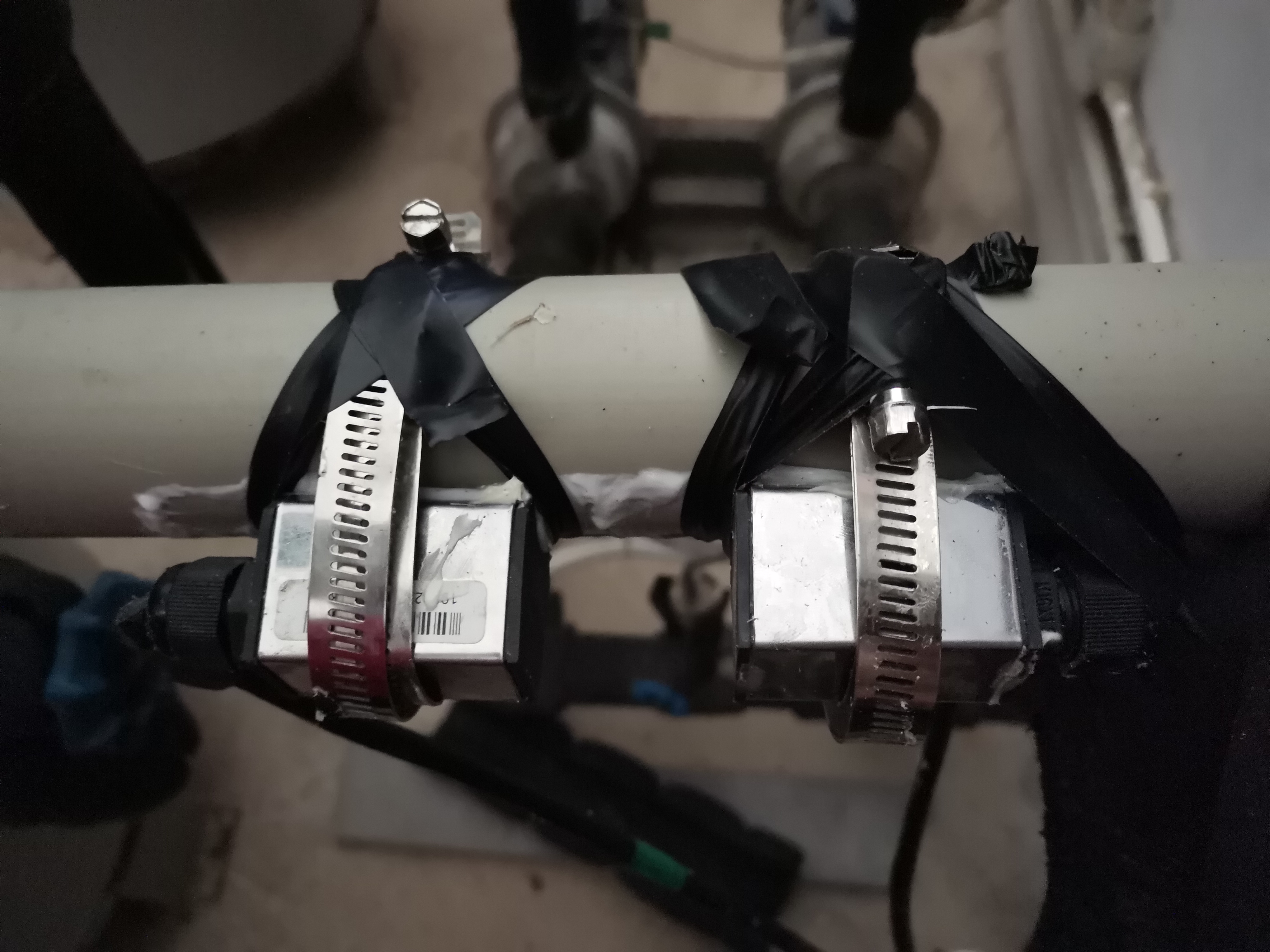

（4）安裝時探頭應放在管道側面。由于氣泡一般聚集在管道上方，大量異物沿著管道底部流動，這將導致超聲波衰減。

（5）探頭應安裝在無腐蝕性氣體的環境中，以防腐蝕和損壞探頭。

（6）轉換器與流量計主機之間的電纜不宜過長，一般應小于500m，并遠離電磁場，以免受到電磁場的干擾。影響測量精度。
