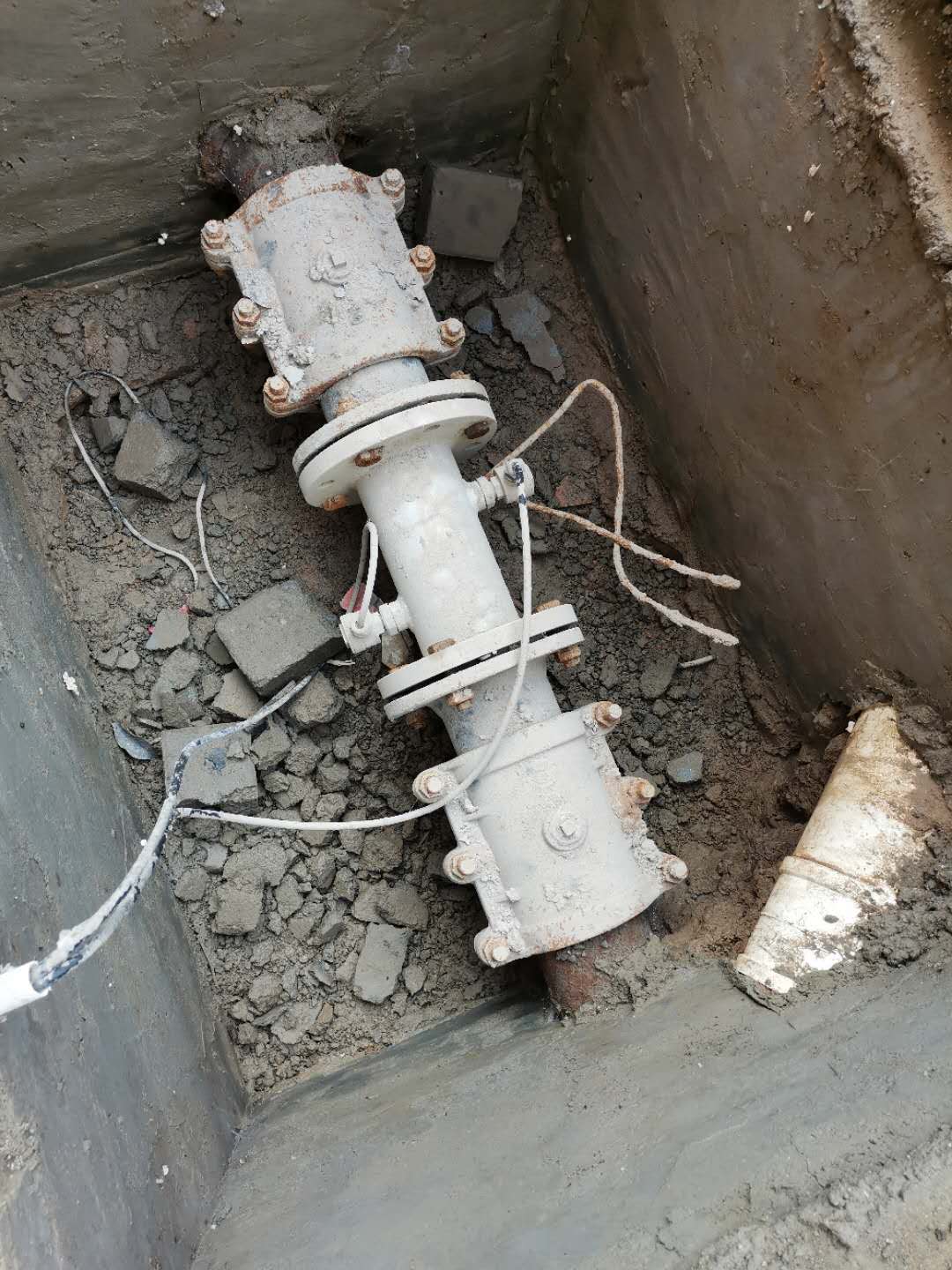

超聲波流量計探頭和傳感器的原理



試驗步驟如下：



首先將開關K1連接到壓電振子上，將振蕩器的輸出頻率由低頻調到高頻，并適當調整RT值。為了避免非線性效應（即失真）的影響，壓電振子的損耗電阻可以忽略不計。



壓電振子的阻抗隨著外加頻率的變化而變化，因此通過電路的電流也會發生變化，從而使串聯在RT兩端的電壓也隨之變化。當振動器的阻抗為最小值（Zmin）時，電流將達到最大值（最大指示出現在毫伏表上）。此時，頻率計上對應的頻率值為基頻共振頻率fs（最大傳輸頻率：當交流信號作用于壓電振子上時，在最小阻抗頻率附近有一個電抗分量為零的頻率，信號電壓和電流為在同相位共振頻率）。繼續調整并增加振蕩器的輸出頻率，直到壓電振蕩器的最大阻抗（Zmax）達到時，電流將為最小值（毫伏刻度表示最小值）。此時，頻率計上對應的頻率值為反共振頻率FP（最小傳輸頻率：當交流信號施加到壓電振蕩器上時，在最大阻抗頻率附近有一個電負性分量為零，當信號電壓和電流為零時，同相位的頻率稱為壓電振子的反共振頻率。



如果輸入信號的頻率不斷增加，則會有規律地出現一系列次最大和次最小電流。第一個最小阻抗頻率和最大阻抗頻率稱為基頻，隨后的頻率按相應的次數分別稱為一次泛音和二次泛音。
