超聲波流量計的工作原理及結構組成

發表日期：2020-11-18 09:59

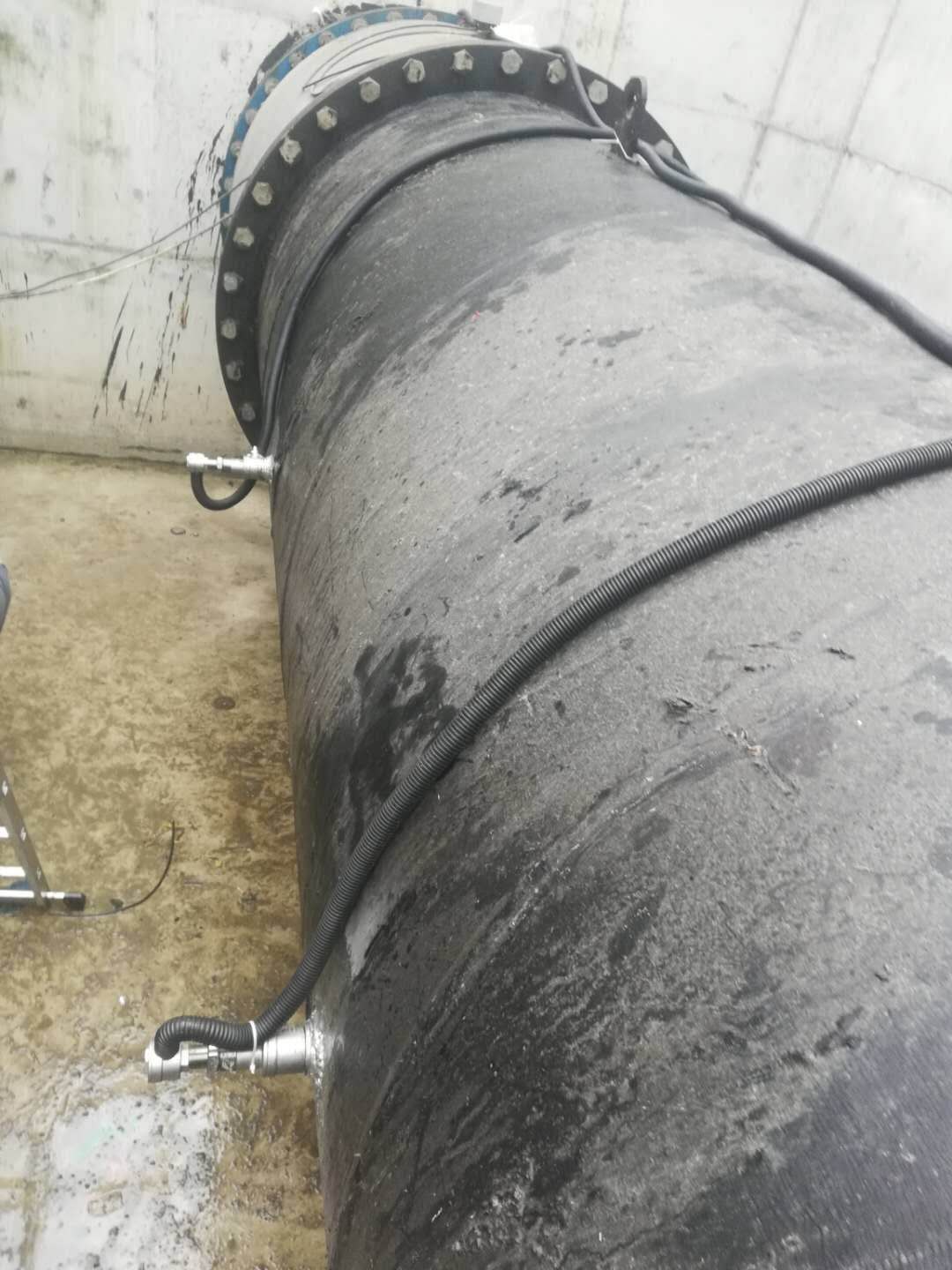

超聲波流量計是利用速度差法原理測量管道內液體流量的裝置，分為外夾式和管段式。廣泛應用于化工、電力、石油、冶金等領域。

工作原理：超聲波流量計通過檢測流體流量對超聲波的影響來測量液體流量，采用“時差法”。首先，探頭1發射信號，信號經過管壁1、流體、管壁2后，被另一側的探頭2接收；探頭1發射信號時，探頭2也發出相同的信號，探頭1經過管壁2、流體和管壁1后接收到；由于速度的存在，兩次不相等，存在時間差。因此，根據時間差可以得到流速，進而得到流量值。

結構：超聲波流量計主要由超聲波發生器、超聲波接收器、電子電路、流量顯示和積算系統組成。其中，超聲波發生器主要用于產生超聲波并將其傳輸?shù)搅黧w中；超聲波接收器主要用于在通過流體后接收超聲波；接收到超聲波后，經過電子電路的放大和轉換，流量以電信號的形式傳送到顯示屏上，并顯示結果；流量的累計計算由累計系統完成。

介紹了超聲波流量計的工作原理和結構。如果您想了解更多關于流量計的信息，可以關注我們的網站更新或直接電話咨詢，服務熱線：400-665-1992。
