大連海峰帶壓安裝超聲波流量計熱量表

發表日期：2020-06-24 08:58

大連海峰帶壓安裝超聲波流量計熱量表安裝方法及注意事項

1）大連海峰帶壓安裝超聲波流量計熱量表安裝說明

2.1.1 安裝前請檢視機體各部零件是否齊全，若因搬運中短缺或受損時，請立即通知本公司，將馬上補全或派員處理。
2.1.2 安裝地點宜選干燥通風，裝卸及保養便利之場所。
2.1.3 安裝基礎須平直，水平，使共同底座能平均安置于基礎臺，以免底座承受變形之應力。
2.1.4 埋設基礎螺絲時，須等水泥硬化后，共同底座與基礎沒有間隙才可鎖緊基礎螺絲。
2.1.5 檢查設備是否水平，聯軸器 (皮帶輪) 是否對正，皮帶的緊度是否適中，設備與基礎臺是否穩固。
2.1.6 設備安裝位置距液面愈近愈好。
2.1.7 管接合處應確實鎖緊，入口管的外部不宜外加荷重致使管路彎曲。
2.1.8 聯軸器之檢查要領∶聯軸式設備一般以撓性聯軸器傳動，設備與馬達之中心線角度必需正確，以避免聯軸器之不正常損壞及噪音震動。

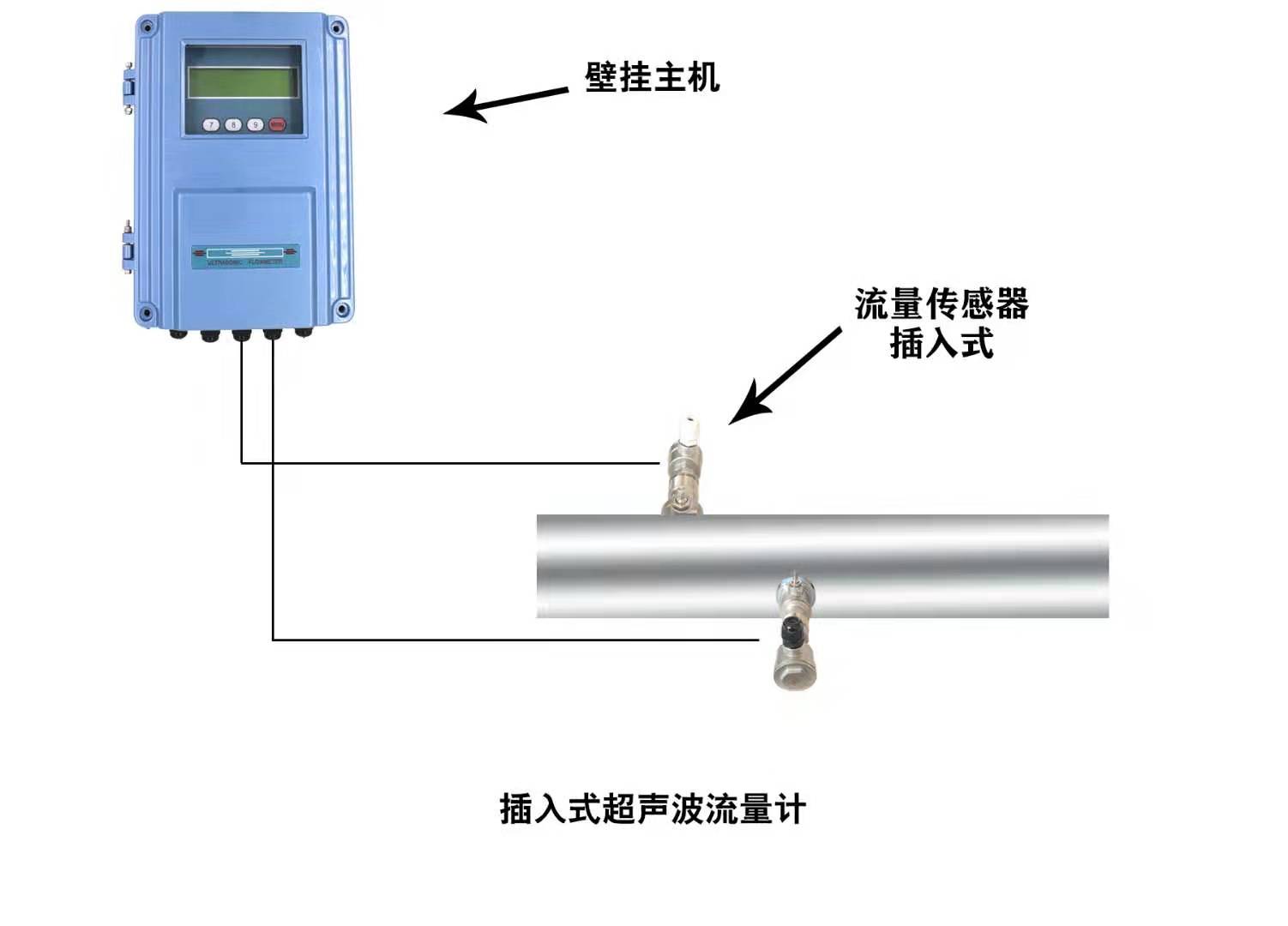

2）插入式超聲波流量計

傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D
安裝方式如下：
1）垂直安裝時，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2）傾斜安裝時，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
傳感器插入點就安裝在插入到管道內壁為管道的1/4處。

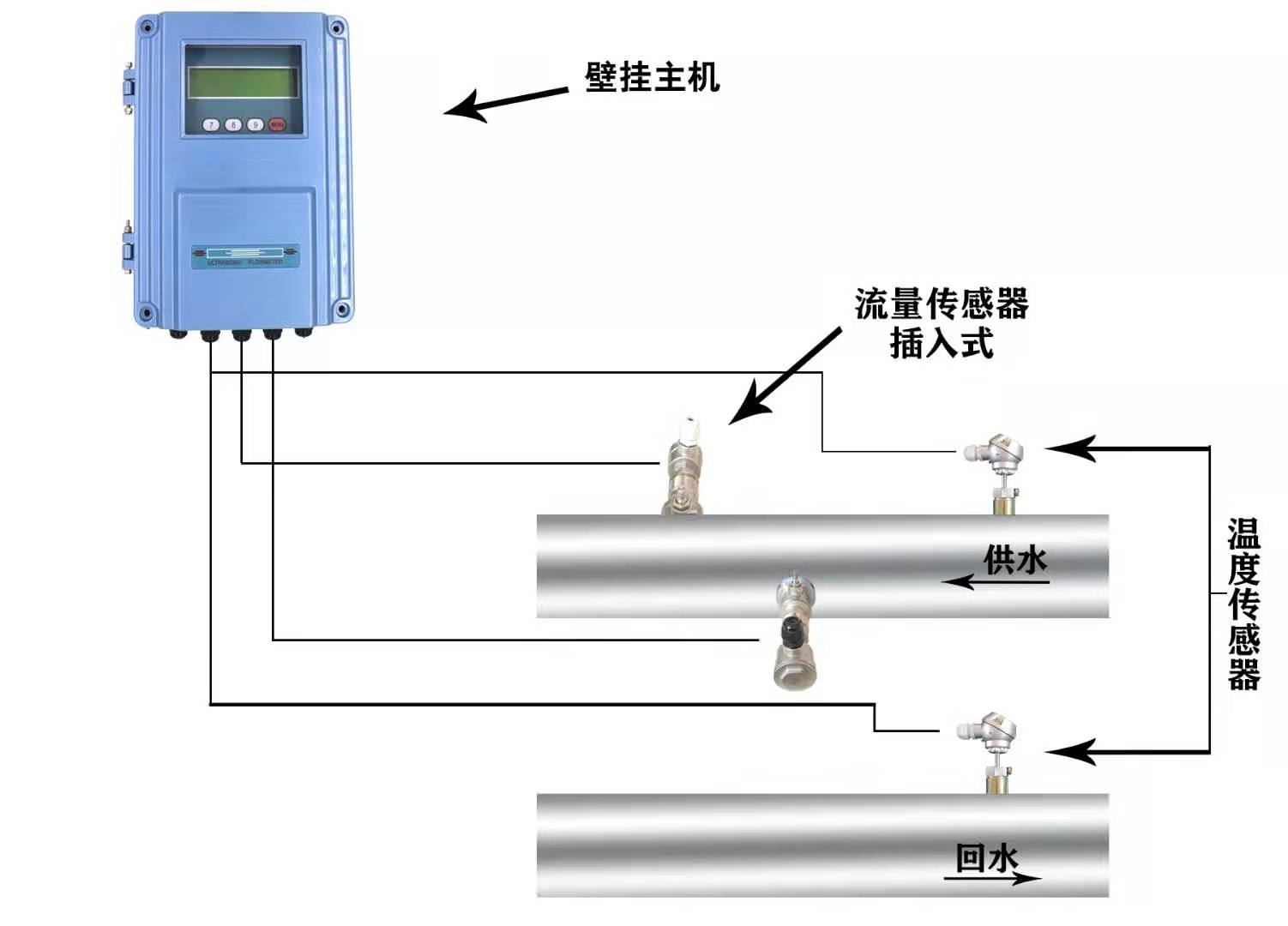

3）大連海峰帶壓安裝超聲波流量計熱量表傳感器的安裝

1）清理被測管安裝底座的焊渣和毛刺。
2）關掉上游流量控制閥門或采用低壓供水。
3）將球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。傳感器與RTU之間采用RVVP屏蔽線纜，置于鍍鋅管內予以保護。

4）管段式超聲波流量計的安裝

1、水表的安裝必須符合GB/T 778.2的安裝要求。
2、建議在智能水表前加裝過濾器，并在過濾器前安裝閥門，方便檢修清理過濾器。
3、安裝前請先沖洗管道防止管道內有麻絲、砂石等雜物，以免造成水表故障。
4、安裝時不要扳動、轉動、碰擊管道內部零部件，避免磕碰表體。
5、安裝時必須留有足夠的檢修空間，必須按照管段上流量指示箭頭方向安裝。
6、智能水表與管道連接時用力不易過大，以免損壞表體，造成漏水。
7、安裝過程不要劇烈敲擊表殼或者引起強烈震動，以免損壞設備
