超聲波流量計的安裝應從幾個方面考慮

發表日期：2020-11-06 10:19

1詳細了解現場情況。確定安裝方法。選擇安裝管道；

4。計算安裝距離，確定探頭位置；

5。管道表面處理；

6。探頭接線。

在檢測過程中，應注意：（1）探頭位置

超聲波流量計的選擇要求管道中的液體必須是滿流的。安裝時對前后直管段的要求至少為10d和5D（D為管徑）。如果在上下游側安裝彎頭、擴散器和異徑管，超聲波流量計上下游直管段應延長至（25～50）d，許多企業在安裝流量計時不考慮后續檢測。它們沒有留下足夠的直管或?qū)⑵浒惭b在泵/閥附近，導致閥門和焊縫的紊流，給流量計檢測帶來一些麻煩。此時一般需要校正后檢測，盡量遠離閥門和焊縫，否則會因流場不穩定而增加數據偏差或精度。便攜式超聲波流量計應避免強電磁聲信號的干擾。在高壓線路下、變頻器和車輛密集的道路上，超聲波流量計的測量精度會受到影響。儀表電源應避免引起電壓波動，傳感器與儀表的連接應采用屏蔽線。管道頂部容易積氣，底部容易沉積雜質。氣體、碎屑和焊縫會使超聲波信號產生異常反射，影響超聲波流量計的測量精度，甚至導致超聲波流量計不能正常工作。在檢測過程中應考慮這些因素的存在。

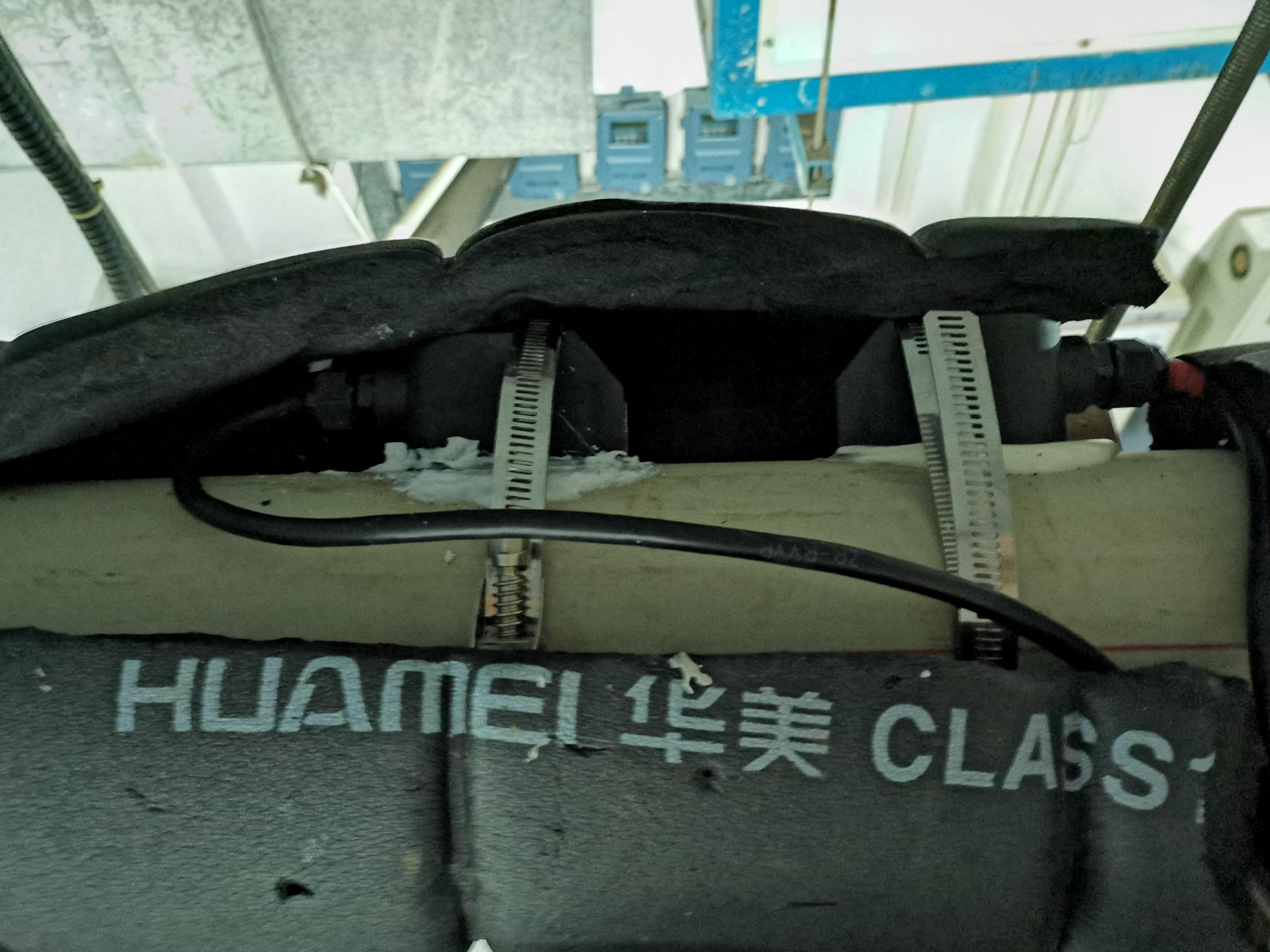

2、傳感器安裝

安裝前應了解流量計安裝管道的外徑、材質（包括鑄鐵、不銹鋼、PVC、鋁等）、壁厚、襯里和襯里厚度，并根據主機提示找到相應的檢測點。管道打磨（需提前去除絕緣層），檢測點必須打磨平整，有一定的半徑和弧度與傳感器相匹配，并涂上偶聯劑進行嚙合。根據超聲波流量計的測量原理，傳感器的安裝是影響測量精度的關鍵因素。采用V法時，兩個傳感器的水平位置可以很容易地得到保證。采用Z法安裝時，先用坐標紙包好管道，再沿中心線對折，然后將兩個傳感器的水平中心對準安裝坐標紙的兩端，以保證傳感器發出的聲信號通過通過管道軸線減小對測量精度的影響。但需要注意的是，由于現場工藝條件變化較大，在線實流校驗的每個流量點都應在校驗流量、壓力、溫度變化較小的范圍內完成。由于工藝條件的限制，很難完成流量計的全量程標定。超聲波流量計一般根據口徑范圍配備多組探頭。不同的探頭適用于不同口徑的截面，探頭不能簡單互換。因此，在檢定時應注意口徑。
